5.12.11.4.2. Connexions, symboles de fonction CEI
5.12.11.4.2.1. Connexions, fonctions, symboles CEI dans eCl@ss
5.12.11.4.2.1.1. Connexions dans eCl@ss Advanced
5.12.11.4.2.1.2. Caractéristiques physiques de la connexion
5.12.11.4.2.1.3. Fonctions : propriétés logiques de connexion
5.12.11.4.2.1.4. Symbolique IEC

[Remarque]Remarque

Dans les systèmes ECAD, le lien entre les coordonnées 3D et la représentation symbolique en 2 dimensions est d'une importance capitale.

[Remarque]Remarque

Dans la classe CNS_CP|4|3 (Electrical Connection ), les broches physiques sont reliées aux broches logiques du schéma, ce qui permet d'économiser le travail de liaison manuelle pour les composants classés en conséquence.

Les composants peuvent contenir des sous-composants (= fonctions). Dans le cadre d'eCl@ss Advanced et donc de la classification CNS, cette liaison (groupe de fonctions/fonctions) est principalement transmise par la classe CNS_CP|4|3 (Electrical Connection ) -> caractéristique Connection EclassSymbolMap. Grâce à cette information, un système ECAD peut, dans certaines circonstances, répartir automatiquement les sous-composants équivalents de manière à optimiser les longueurs de connexion.

Dans Voici le processus de classification basé sur le Phoenix Relaisklemme mit der Best.-Nr. 2964500 :

  1. Placez les points d'attache [Connection points] en conséquence dans PARTdesigner.

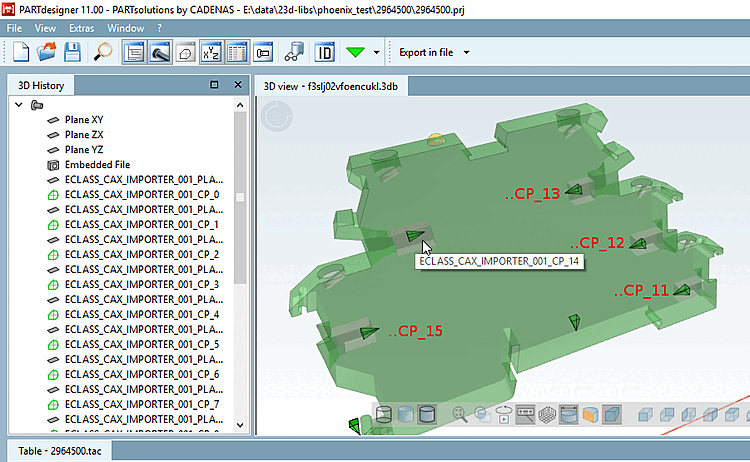

    Points d'ajout ..CP_11 à ..CP_15

    Points d'ajout ..CP_11 à ..CP_15

  2. Affectez les points d'attache à la classe CNS_CP|4|3 (Electrical Connection ) et attribuez un nom et un identifiant.

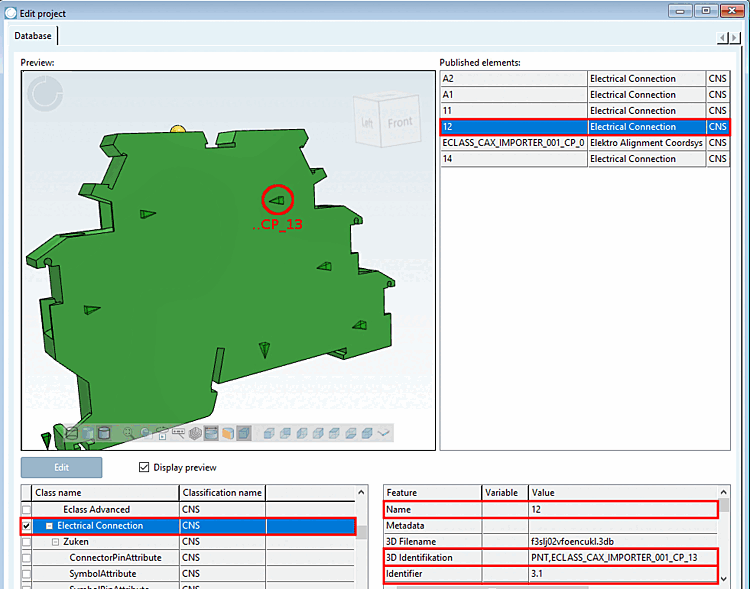

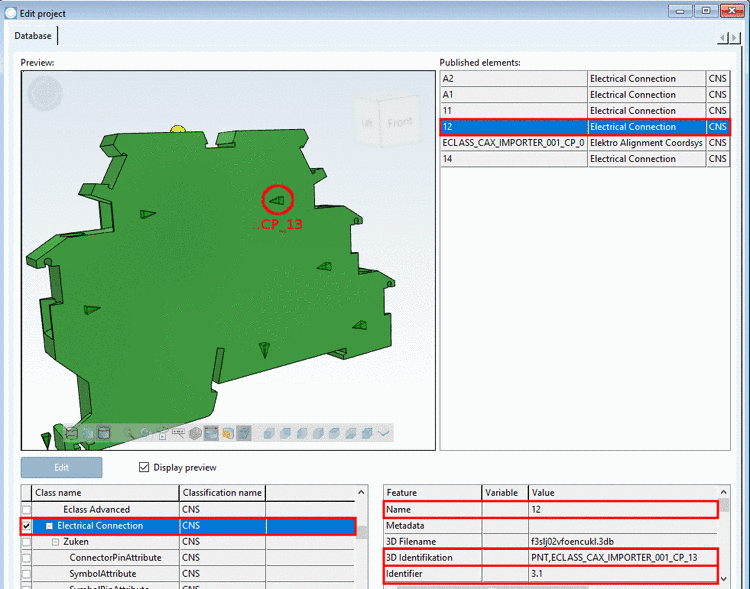

    Nom et identifiant

    Nom et identifiant

    L' identifiant (ici dans la figure 3.1) a été attribué de manière analogue à la désignation dans eCl@ss.

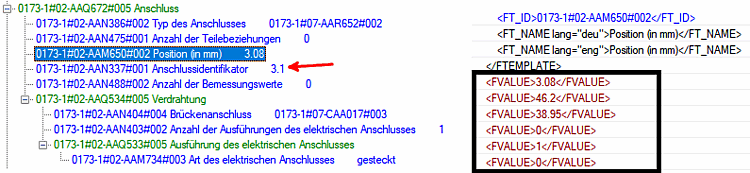

    Identificateur de connexion 3.1

    Identificateur de connexion 3.1

    Le nom (ici dans la figure 12) a été attribué de la même manière que le schéma de câblage.

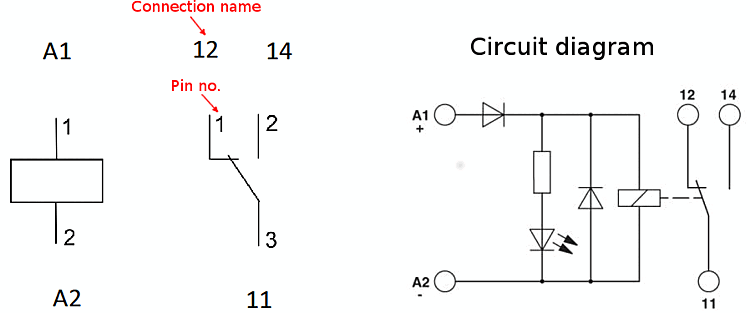

    Comparaison avec le schéma de câblage de la fiche technique

    Comparaison avec le schéma de câblage de la fiche technique

  3. Déterminez le symbole à utiliser (identifiant de fonction), la fonction et le numéro de broche à l'aide de la caractéristique Connection EclassSymbolMap.

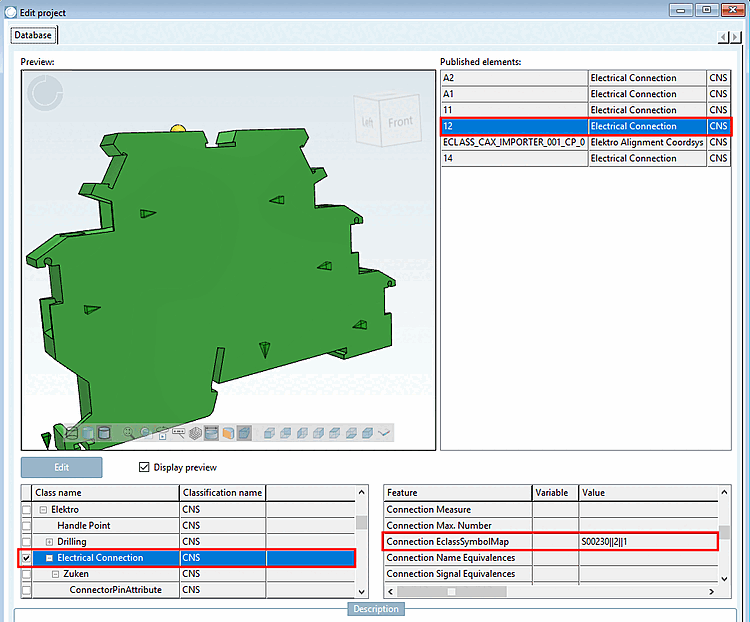

    Dans cet exemple, Connection EclassSymbolMap a la valeur "S00230||2||1

    Dans cet exemple, Connection EclassSymbolMap a la valeur "S00230||2||1

    La syntaxe de la caractéristique Connection EclassSymbolMap est la suivante :

    Funktionskennung || Funktionsnummer || Pin-Nr.

    Pour la tâche de classification concrète, il faut trouver la chaîne correspondante. L'exemple suivant montre le numéro de fonction 2 et le numéro de broche 1.

    exemple :

    S00230           ||       2         ||   1

    Le L’ID de fonction S00230 correspond à une inverse. [51]

    [Remarque]Remarque

    Les indices de Connection EclassSymbolMap commencent à 1 (et non à 0).

    [Remarque]Remarque

    Effectuez la classification avec soin afin d'éviter les erreurs. Les interfaces correspondantes n'ont pas la possibilité de vérifier l'exactitude des entrées dans la caractéristique Connection EclassSymbolMap.



[51] Un tableau des CAx_Funktionssymbole peut être trouvé sur le site http://wiki.eclass.eu/wiki/CAx_Funktionssymbole (CADENAS stocké en interne dans le tableur Excel eCl@ss CAx_Funktionssymbole 24.02.2018.xlsx).
