5.12.11.4. Classificazione delle connessioni elettriche (Connessione elettrica [CNS_CP|4|3])

5.12.11.4.1. Classificazione di un terminale - procedura nel suo complesso
5.12.11.4.2. Collegamenti, simboli funzionali IEC
5.12.11.4.2.1. Connessioni, funzioni, simbologia IEC in eCl@ss
5.12.11.4.2.1.1. Connessioni in eCl@ss Advanced
5.12.11.4.2.1.2. Proprietà fisiche del collegamento
5.12.11.4.2.1.3. Funzioni: proprietà delle connessioni logiche
5.12.11.4.2.1.4. Simbologia IEC
5.12.11.4.3. Classificare l'"equivalenza potenziale"
5.12.11.4.4. Classificazione dei tappi
5.12.11.4.4.1. Classificazione: Connettori [spine], escluse le cornici
5.12.11.4.4.1.1. Esecuzione del contatto globale: Simbolo MasterSymbol BlockSymbol (CNSELEK|4)
5.12.11.4.4.1.2. Polarizzazione del connettore e codifica del connettore (CNSELEK|4)
5.12.11.4.4.2. Classificazione delle cornici

[Nota]Nota

Prerequisito:

Tutti i contatti elettrici devono essere dotati di un punto di connessione [Connection point].

Per i componenti che sono già stati classificati dal produttore secondo eCl@ss, le informazioni possono essere mappate alla classificazione CNS. Altrimenti, i dati 3D in PARTsolutions (punti di connessione classificati come connessioni elettriche) devono essere forniti con informazioni aggiuntive dalla scheda tecnica.

CADENAS supporta un certo sottoinsieme delle proprietà di connessione ( classe Connessione elettrica ) definite in eCl@ss ADVANCED. Questo insieme può essere ampliato in qualsiasi momento su richiesta.

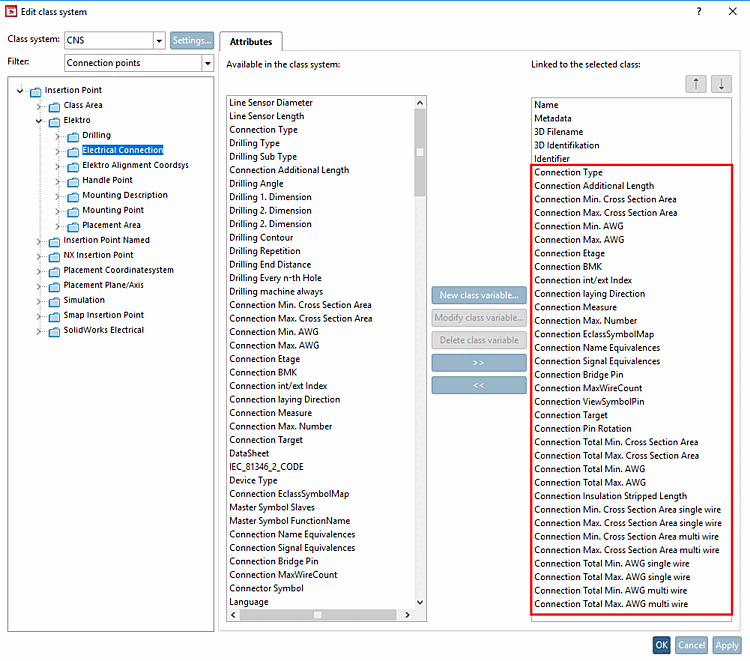

La figura seguente mostra (incorniciata in rosso) le proprietà di connessione attualmente disponibili (Connessione elettrica = CNS_CP|4|3 ) richiamate in PARTproject -> Menu Extra [Extras] -> Sistemi di classi: Modifica [Class systems: edit...]...

Sistema di classe [Class system] CNS -> Punti di connessione [Connection points] del filtro -> Punto di inserimento -> Elettrico -> Connessione elettrica

Figura 5.983.  Sistema di classe [Class system] CNS -> Punti di connessione [Connection points] del filtro -> Punto di inserimento -> Elettrico -> Connessione elettrica

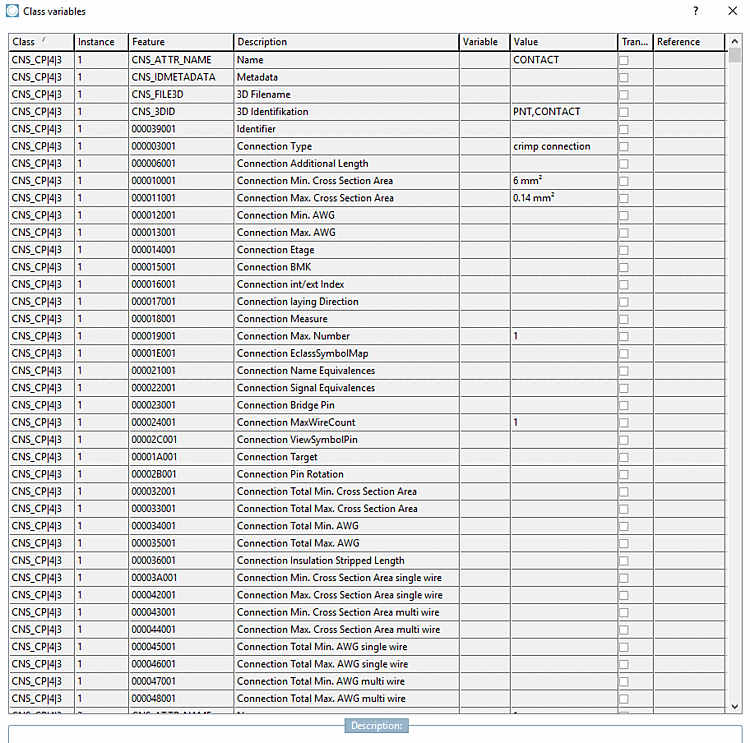

La seguente illustrazione mostra le proprietà di connessione attualmente disponibili (Connessione elettrica = CNS_CP|4|3 ) richiamate in PARTproject -> Modifica progetto [Edit project] -> Pagina della scheda Generale [General] -> Caratteristiche (CNS)

Caratteristiche (CNS) -> Classe CNS_CP|4|3 (Connessione elettrica)

Figura 5.984.  Caratteristiche (CNS) -> Classe CNS_CP|4|3 (Connessione elettrica)

L'elenco che segue riporta alcune caratteristiche a titolo di esempio e mostra i valori possibili:

  • Tipo di connessione:

    Tipi di connessione attualmente supportati [de] / Tipi di connessione [en] (estendibili su richiesta)

    Collegamento a nastroAAR616
    Collegamento a bulloneAAK940
    Morsetto per cavoAAK941
    Staffa di fissaggioAAK942
    Collegamento del circuito stampatoWAA067
    Presa a spinaAAR874
    Collegamento a spina piattaBAA481
    Morsetto del telaioAAK944
    Pin del connettoreAAR875
    Collegamento a spinaWAA068
    Collegamento alla rotaiaAAK946
    Collegamento del cavo ad anelloAAK945
    Collegamento a viteWAA065
    Collegamento a capocorda a saldareWAA066
    Collegamento a gabbia elasticaBAA461
    Collegamento a filo avvoltoAAR617
    Collegamento Push InDAA404

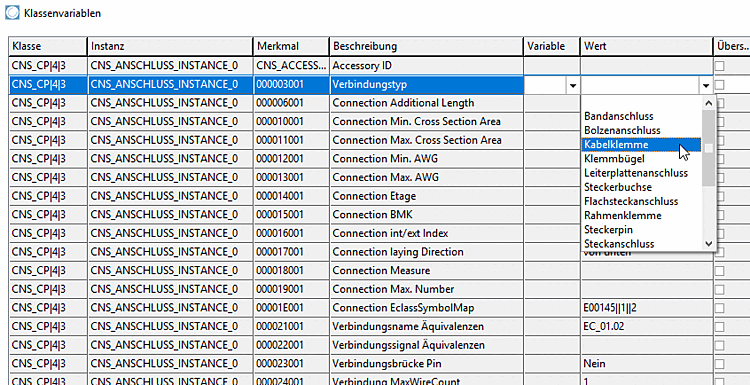

    È possibile impostare il tipo nella finestra di dialogo Variabili di classe [Class variables].

    Figura 5.985.

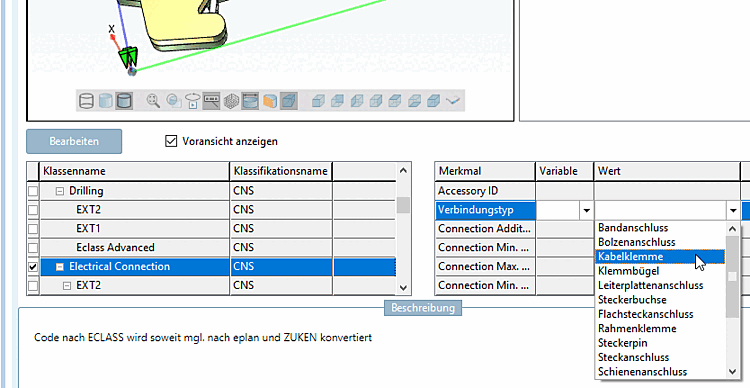

    È possibile impostare il tipo anche nell'area di dialogo Elementi pubblicati [Published elements].

    Figura 5.986.

    [Nota]Nota

    In ogni caso, evitare l'immissione libera, ma selezionare il tipo desiderato nel campo elenco per evitare errori.

  • Connessione Lunghezza aggiuntiva:

    Valore numerico in mm

  • Connessione Min. max. Area della sezione trasversale:

    Valore numerico in mm²
