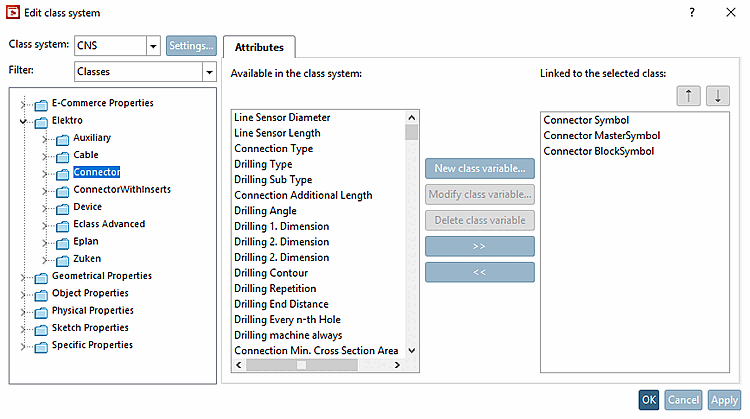

Le seguenti illustrazioni mostrano la classe Connector e le funzioni Connector Symbol, Connector MasterSymbol e Connector BlockSymbol nelle finestre di dialogo Edit class system e Classification.

Figura 5.1022. Simbolo del connettore | Simbolo del master del connettore | Simbolo del blocco del connettore

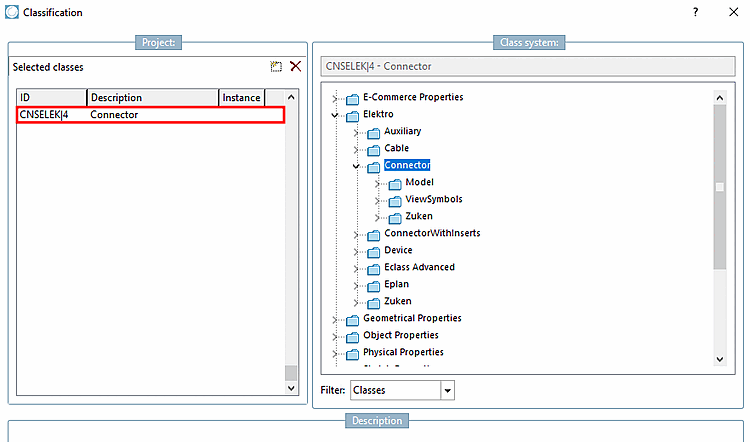

Figura 5.1023. Classe: CNSELEK|4 - Connettore

Le due figure seguenti mostrano la classificazione del simbolo una volta a livello globale e una volta a livello di connessione. E3 emette un messaggio di errore se il simbolo non è classificato a livello globale. Le informazioni a livello di connessione non possono essere elaborate da E3 e vengono ignorate. Il vantaggio della classificazione a entrambi i livelli è la flessibilità e l'indipendenza dal rispettivo sistema di destinazione.

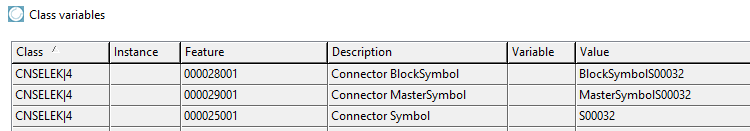

Figura 5.1024. Globale: Classe CNSELEK|4 nella finestra di dialogo "Variabili di classe [Class variables]".

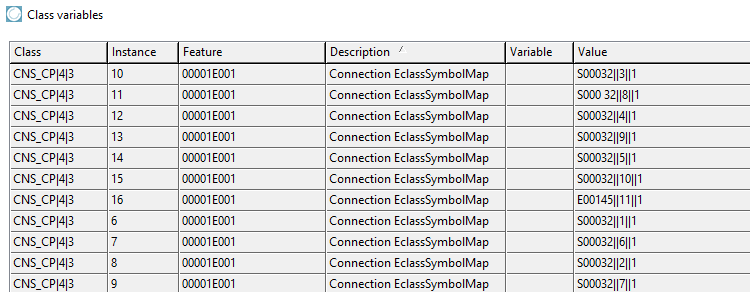

Figura 5.1025. Livello di connessione: Classe CNS_CP||4|||3 per 10 maschi e 1 connessione PE nella finestra di dialogo "Variabili di classe [Class variables]".

Nota

Nel contesto di questo capitolo, la progettazione globale dei contatti significa che il simbolo IEC per maschio/femmina (S00032/S00031) non è impostato solo a livello di connessione, ma anche a livello globale tramite la classe CNSELEK|4. Questo serve come ripiego per un sistema di destinazione come E3, che consente solo i simboli S00032 e S00031 per i connettori, ad esempio. Il modellatore deve quindi decidere da solo quale simbolo di connettore deve essere impostato globalmente e in modo appropriato per la funzione del componente. Un esempio comune di questa situazione è un connettore con simboli N S00032 e 1 connessione PE con simbolo "S00017+RS00200". Si vedano i tre commenti seguenti:

Osservazione 1:

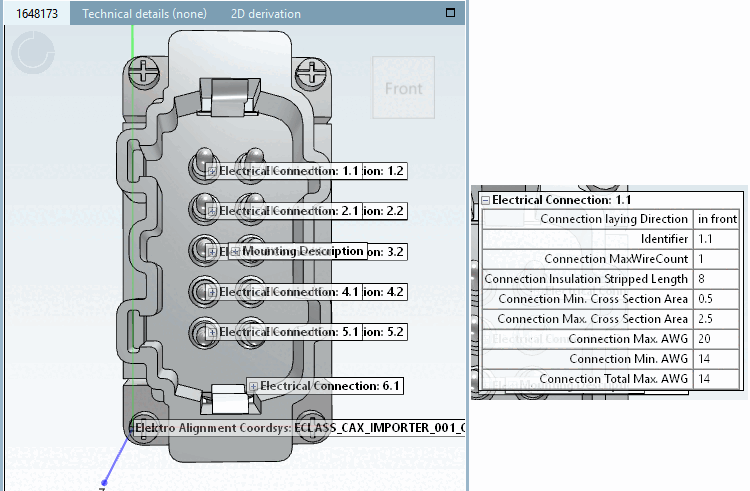

Si tratta di un'importazione avanzata di eCl@ss grezza, che può essere esportata con successo in questa forma in Zuken, ad esempio. Figura 5.1020, “Contatto Phoenix: contatti finiti 1648173” A rigore, tuttavia, il sistema non è completamente classificato, poiché nella figura a destra manca ovviamente la simbologia IEC a livello di connessione (vedi sopra). È qui che entra in gioco il concetto di simbolo master.

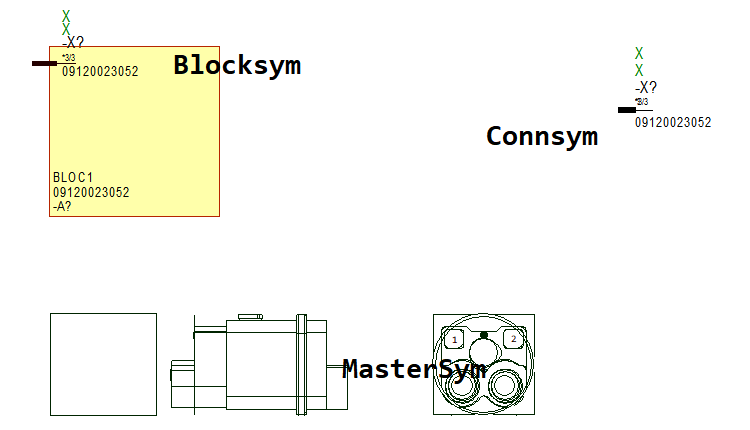

Figura 5.1026. Simbolo del blocco del connettore - Simbolo del connettore - Simbolo del master del connettore

L'idea alla base è che le spine sono essenzialmente costituite da connessioni identiche. Pertanto, l'affermazione globale "questo sistema ha N volte (= numero di connessioni) femmine/maschi" è sostanzialmente sufficiente.^[53]

Questo si ottiene in eCl@ss tramite la versione di contatto AAB754 (si veda l' appendice di questo capitolo):

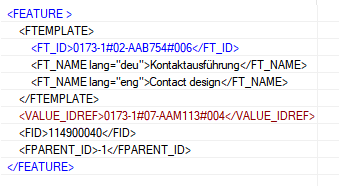

Figura 5.1027. Il tipo di enumerazione AAB754 definisce qui i collegamenti del tipo pin (AAM113) (maschio)

Nota 2: Globale Esecuzione dei contatti nella classificazione CNS -> CNSELEK|4

Questa esecuzione globale del contatto viene trasmessa all'interno del sistema di classificazione CNS nella classe CNSELEK|4. È anche possibile assegnare simboli completamente separati per i simboli di blocco e master. Questi costrutti piuttosto specifici sono definiti, ad esempio, in Zuken e vengono utilizzati per semplificare il lavoro con i connettori. Nell'ambito della classificazione CNS, utilizzeremo solo i valori predefiniti dell'illustrazione per i simboli master e di blocco. Anche l'interfaccia stessa potrebbe eseguire questo passaggio. Tuttavia, è più sensato lasciare al modellatore questa fase, forse persino ridondante. In questo modo si ottiene un certo grado di esplicitezza. (Poiché i simboli di blocco e master vengono generati per i connettori in alcuni sistemi di destinazione, il modellatore viene messo al corrente di questo fatto).

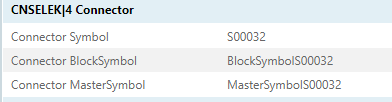

Figura 5.1028. Classe CNSELEK|4 e valori corrispondenti per una versione di contatto globale maschile. I simboli di blocco e master sono ridondanti (non contengono nuove informazioni) e sono creati da semplici concatenazioni di stringhe. Solo l'istanziazione di una singola istanza di questa classe ha senso. (Vista dalle informazioni sulla parte PARTdataManager)

Nota 3: Linee guida di classificazione per la progettazione dei contatti

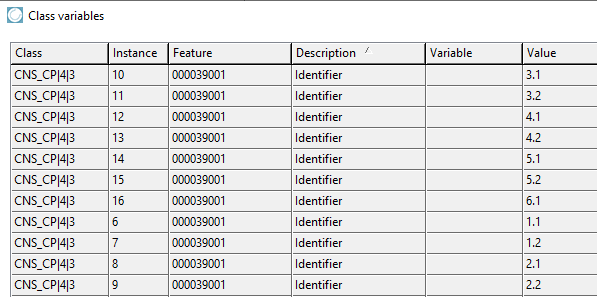

Supporteremo l'esecuzione di contatti globali tramite la classificazione CNS CNSELEK|4 (nella misura in cui ha senso). Fondamentalmente questo serve come ripiego per Zuken E3 e le sue limitazioni. Tuttavia, il nostro obiettivo principale è la corretta simbologia IEC con i gruppi di funzioni e così via. Diamo un'altra occhiata a 1648173: la connessione elettrica 6:1 è fuori dal comune. Si tratta di una connessione PE (conduttore di protezione?), che non è certamente descritta correttamente dall'affermazione tutte le connessioni sono S00032 (questo è esattamente il significato del disegno del contatto globale in questo caso). Occorre quindi aggiungere i valori mancanti nella Connection EclassSymbolMap (CNS_CP|4|3 ), cosa molto semplice nel caso dei connettori (è previsto il supporto tramite una procedura guidata).

Da In una parte completamente classificata, possiamo ricavare una ricetta (la seguente considerazione è intesa come guida per problemi comparabili che possono quindi essere risolti in modo indipendente). In questa parte, il FUNCTION_GROUP ADN293 seguenti Forma:

Figura 5.1029.  ADN293 per un connettore con 11 connessioni e 11 funzioni; a ogni connessione è assegnata una funzione.

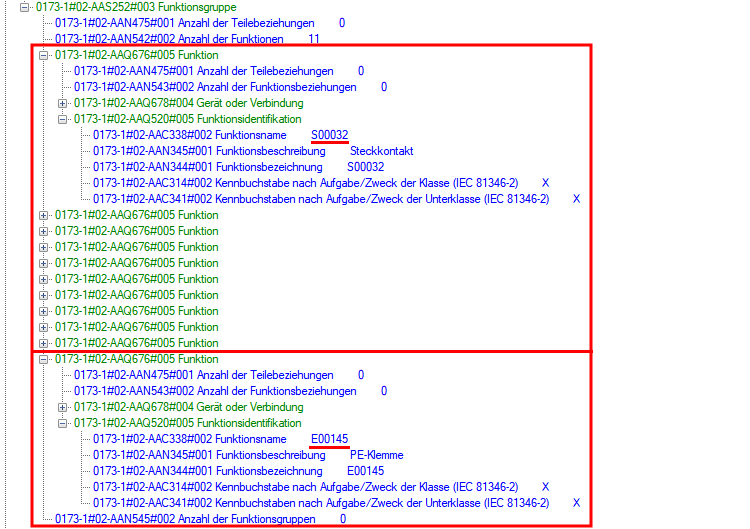

Figura 5.1030. Vista ampliata e rappresentativa: a ciascuno dei 10 contatti del connettore è assegnato S00032, al collegamento PE E00145.

Il riepilogo dei dati di eCl@ss nella tabella seguente porta quasi automaticamente al metodo di etichettatura (S00032 e E00145 hanno ciascuno un solo pin secondo la definizione del simbolo).

Figura 5.1031. 10 maschi e 1 connessione PE

Symbol      ||     FunktionsNummer     ||     PinNummer in der Funktion
S00032      ||           10            ||               1

Nota

Se osserviamo la tabella precedente, notiamo che il connettore è modellato con 10 + 1 terminali, dove l'undicesimo terminale è il tipico caso PE e non è né maschio né femmina. Un sistema di destinazione come E3 fallirebbe questo tipo di classificazione se non fosse impostato il valore globale CNSELEK|4. Tuttavia, esistono sistemi ECAD in grado di implementare questa modellazione più fine di un connettore. La raccomandazione è quindi: classificare a livello globale e a livello di connessione! Questo rende la nostra classificazione indipendente e flessibile.

Le informazioni sul tipo di enumerazione AAB754 rilevanti per noi sono riassunte nella tabella seguente (definizione eCl@ss).

Tipo di enumerazione AAB754 dalla definizione di eCl@ss 10.0

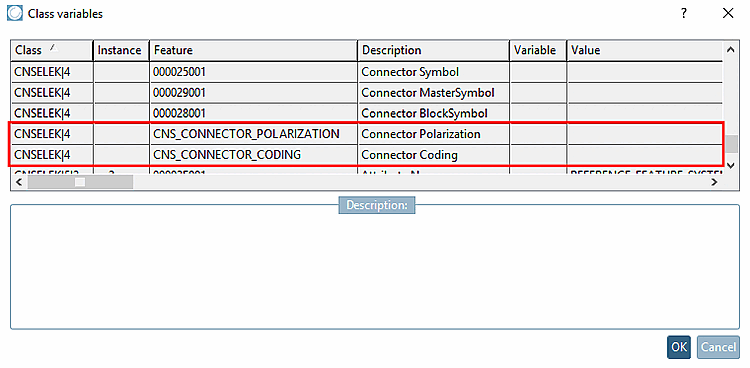

La classe Connettore [CNSELEK|4] contiene anche le due funzioni Polarizzazione del connettore e Codifica del connettore. Esse aiutano a riconoscere rapidamente i connettori compatibili e quindi a garantire un accoppiamento senza errori (maschio/femmina).

Le caratteristiche vengono impostate in PARTproject, nella finestra di dialogo Variabili di classe [Class variables]. L'inserimento può essere fatto in forma libera, poiché esiste un'ampia gamma di possibilità a seconda del produttore e del componente.

Figura 5.1032.

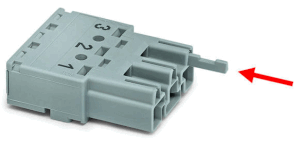

Esempio con la funzione Polarizzazione del connettore: il valore è controllato tramite una variabile di tabella.

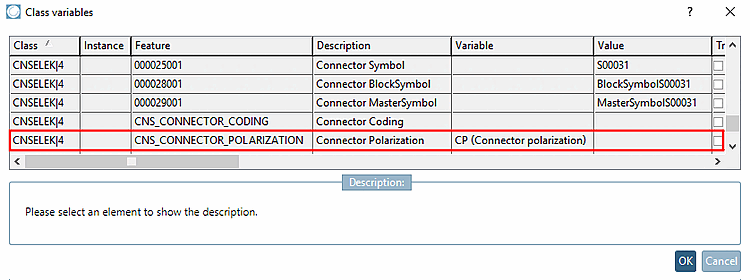

Figura 5.1035. Esempio: PARTproject -> Variabili di classe [Class variables]

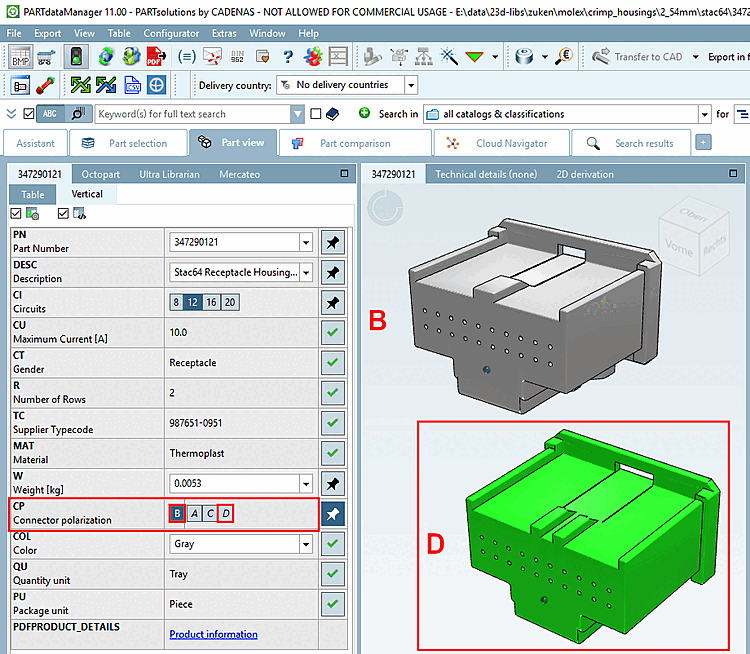

Figura 5.1036. Esempio: Risultato in PARTdataManager
