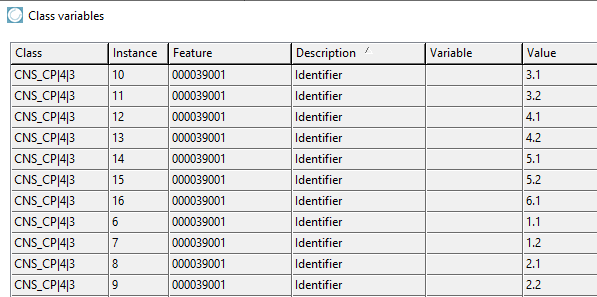

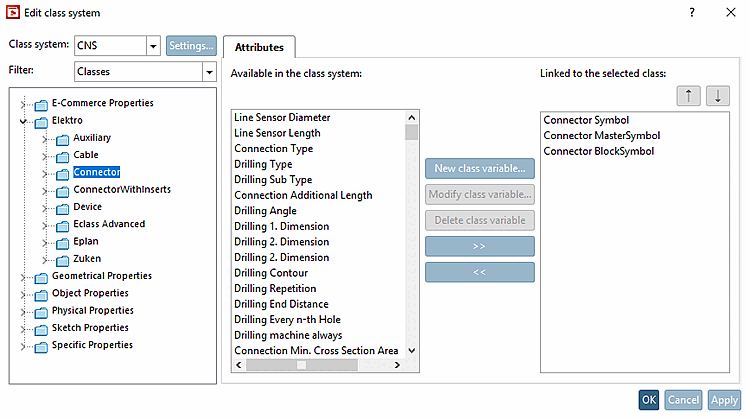

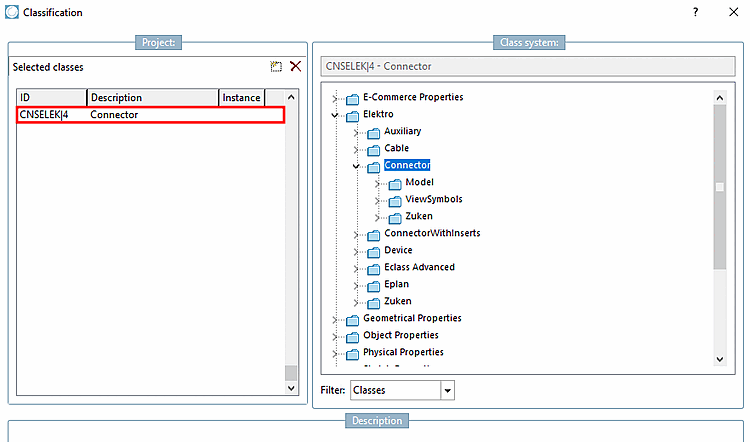

Les illustrations suivantes montrent la classe Connector et les caractéristiques Connector Symbol, Connector MasterSymbol et Connector BlockSymbol dans les boîtes de dialogue Traiter le système de classes [Edit class system] et Classification.

Connector Symbol | Connector MasterSymbol | Connector BlockSymbol

Classe : CNSELEK|4 - Connecteur

Les deux illustrations suivantes montrent la classification du symbole, une fois au niveau global et une fois au niveau de la connexion. L'E3 émettrait un message d'erreur si le symbole n'était pas classifié globalement. Les informations au niveau de la connexion ne peuvent pas être traitées par E3 et sont ignorées. L'avantage de la classification aux deux niveaux est la flexibilité et l'indépendance par rapport au système cible respectif.

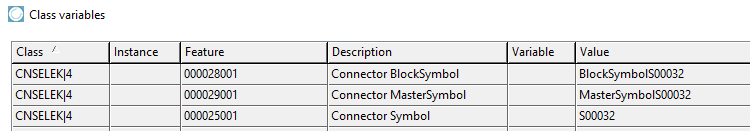

Global : classe CNSELEK|4 dans la boîte de dialogue "Variables de classe [Class variables]

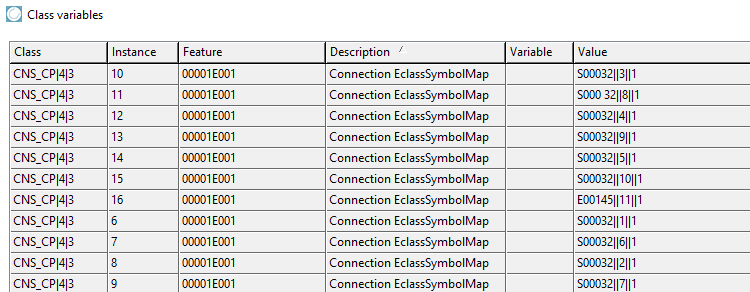

Niveau de connexion : Classe CNS_CP||4||3 pour 10 mâles et 1 connexion PE dans la boîte de dialogue "Variables de classe [Class variables]".

Remarque

Dans le contexte de ce chapitre, l'exécution globale des contacts signifie que le symbole CEI pour mâle/femelle (S00032/S00031) n'est pas seulement défini au niveau de la connexion, mais aussi globalement via la classe CNSELEK|4. Cela sert de repli pour un système cible comme E3, qui n'autorise par exemple que les symboles S00032 et S00031 pour les connecteurs. Le modélisateur doit donc décider lui-même quel symbole de connecteur doit être défini de manière globale et appropriée pour la fonction du composant. Un exemple courant de cette situation est un connecteur avec N symboles S00032 et 1 connexion PE avec le symbole "S00017+RS00200". Voir à ce sujet les trois remarques suivantes :

Remarque 1 :

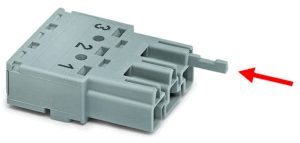

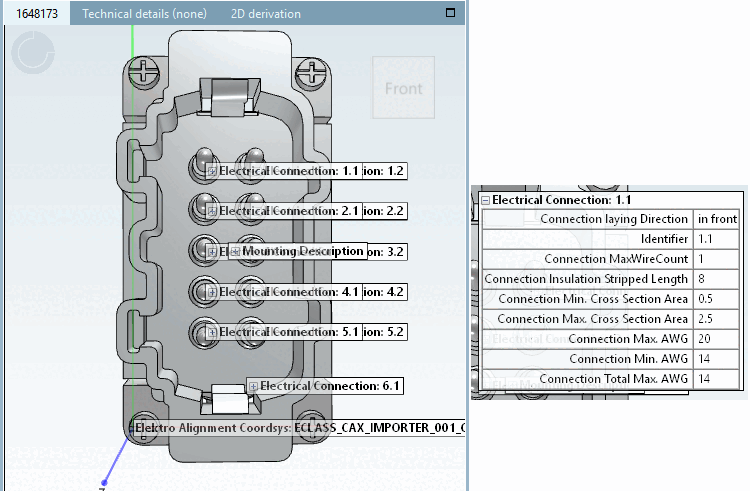

Il s'agit d'une importation eCl@ss Advanced brute qui peut être exportée avec succès sous cette forme, par exemple vers Zuken. Au sens strict du terme, le système n'est toutefois pas entièrement classifié ici, car la symbolique CEI manque manifestement au niveau de la connexion dans l'illustration de droite (cf. ci-dessus Fig. „Phoenix Contact : Contacts prêts à l'emploi 1648173“). C'est ici que le concept de MasterSymbol entre en jeu.

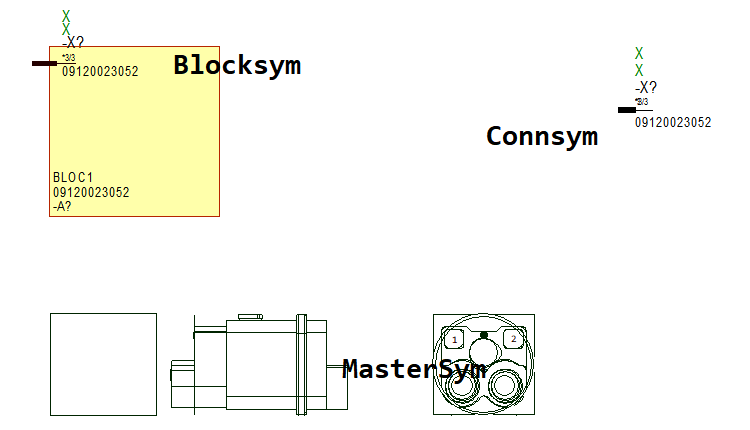

Connector BlockSymbol - Connector Symbol - Connector MasterSymbol

L'idée est que les connecteurs sont essentiellement constitués de connexions identiques. Ainsi, l'affirmation globale "ce système a N fois (= nombre de connexions) femelles/mâles" est en fait suffisante.^[53]

Ceci est réalisé dans eCl@ss par l'exécution de contact AAB754 (voir annexe au chapitre) :

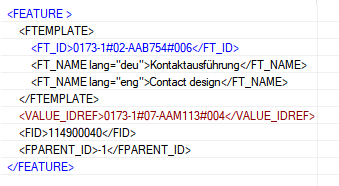

Enumeration Type AAB754 définit ici les connexions de type broche (AAM113) (mâle)

Note 2 : Mondial Exécution des contacts dans la classification CNS -> CNSELEK|4

Cette exécution globale du contact est transmise dans le cadre du système de classification CNS dans la classe CNSELEK|4. Il est également possible d'attribuer des symboles entièrement spécifiques aux symboles de bloc et de maître. Ces constructions assez spécifiques sont par exemple définies dans Zuken et servent à simplifier le travail avec les connecteurs. Dans le cadre de la classification CNS, nous utiliserons exclusivement les valeurs standard de l'illustration pour le symbole maître et le symbole bloc. Cette étape pourrait également être effectuée par l'interface elle-même. Il est toutefois plus judicieux de laisser cette étape, éventuellement même redondante, au modélisateur. Cela permet d'atteindre un certain niveau d'explicitation. (Étant donné que dans certains systèmes cibles, le symbole de bloc et le symbole maître sont générés pour les connecteurs, le modeleur est ainsi rendu conscient de ce fait).

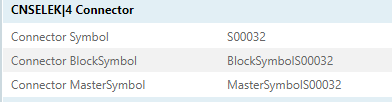

Classe CNSELEK|4 et valeurs correspondantes pour une exécution de contact global masculin. Les symboles de bloc et de maître sont ici redondants (ne contiennent pas de nouvelles informations) et résultent de simples concaténations de chaînes de caractères. Seule l'instanciation d'une seule instance de cette classe a un sens. (Vue à partir des informations partielles de PARTdataManager)

Remarque 3 : Directive de classification Exécution des contacts

Nous prendrons en charge les exécutions globales de contacts via la classification CNSELEK|4 (dans la mesure où cela semble pertinent). Il s'agit en fait d'une solution de repli pour Zuken E3 et ses limitations. Notre attention se porte toutefois sur la symbolique CEI correcte avec des groupes de fonctions, etc. Pour cela, considérons à nouveau 1648173 : l' Electrical Connection 6:1 sort du lot. Il s'agit d'une connexion PE (conducteur de protection ?) qui n'est certainement pas décrite correctement par l'affirmation toutes les connexions sont S00032 (c'est exactement la signification de la version globale des contacts dans le cas présent). Nous devons donc ajouter les valeurs manquantes dans Connection EclassSymbolMap (CNS_CP|4|3 ), ce qui est toutefois très simple dans le cas des connecteurs (une assistance via un assistant est envisagée).

De Dans une pièce entièrement classifiée, nous pouvons dériver une recette (La considération suivante a pour but de guider des problèmes comparables qui peuvent ensuite être résolus indépendamment). Dans cette partie, le FUNCTION_GROUP ADN293 ce qui suit Forme:

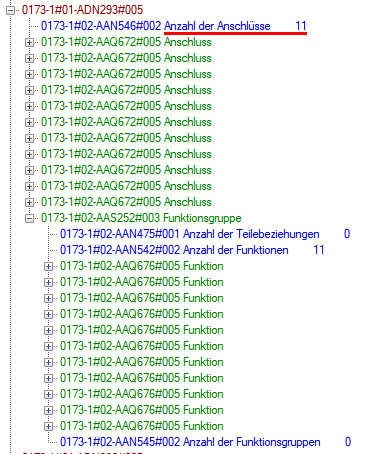

ADN293 pour un connecteur avec 11 raccords et 11 fonctions ; une fonction est attribuée à chaque raccord.

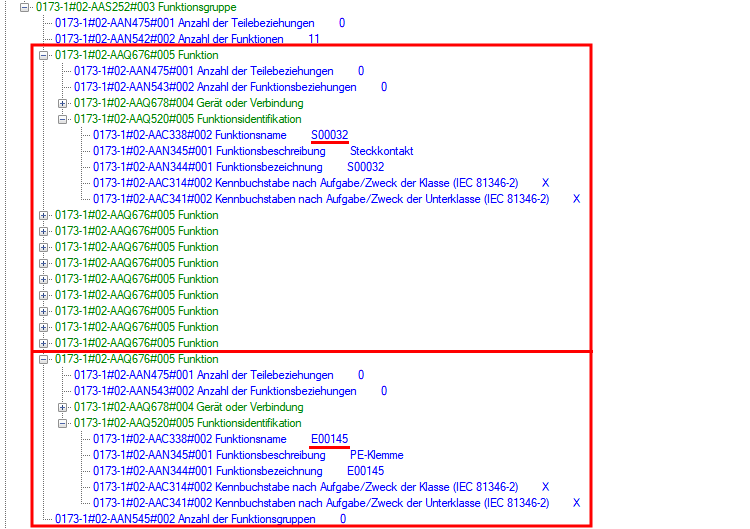

Vue agrandie et représentative : chacun des 10 contacts du connecteur se voit attribuer S00032, le raccordement PE E00145.

Le résumé des données eCl@ss dans le tableau suivant donne presque automatiquement le mode de marquage (S00032 et E00145 n'ont chacun qu'une seule broche conformément à la définition du symbole).

10 mâles et 1 connexion PE

Symbol      ||     FunktionsNummer     ||     PinNummer in der Funktion
S00032      ||           10            ||               1

Remarque

Si nous considérons le tableau ci-dessus, nous remarquons que le connecteur est modélisé avec 10 + 1 connexions, la 11e connexion étant le cas typique de PE et n'étant ni mâle ni femelle. Un système cible comme E3, si le CNSELEK|4 global n'était pas défini, échouerait à ce type de classification. Il existe cependant des systèmes ECAD capables de mettre en œuvre cette modélisation plus fine d'un connecteur. La recommandation est donc la suivante : classer globalement ET au niveau de la connexion ! Cela rend notre classification indépendante et flexible.

Les informations qui nous intéressent ici concernant le type d'énumération AAB754 sont résumées dans le tableau suivant (définition eCl@ss).

Type d'énumération AAB754 de la définition eCl@ss 10.0

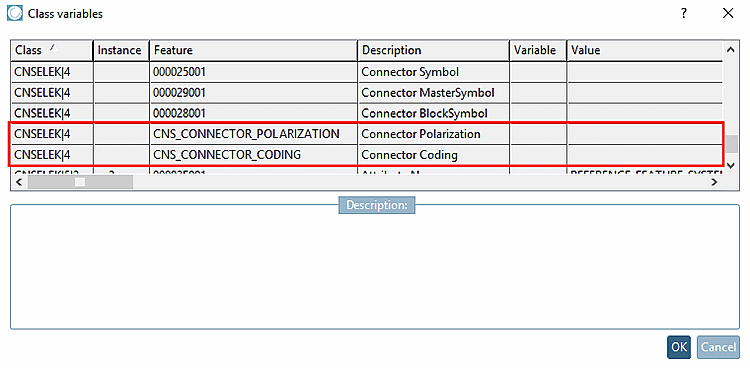

Dans la classe Connector [CNSELEK|4], on trouve également les deux caractéristiques Connector Polarization et Connector Coding. Elles aident à identifier rapidement quels connecteurs sont compatibles et donc à réaliser un appariement (mâle/femelle) sans erreur.

Les caractéristiques sont définies dans PARTproject, dans la boîte de dialogue Class variables. La saisie peut se faire sous une forme libre, car il existe un large éventail de possibilités dépendant du fabricant et du composant.

Exemple avec la caractéristique Connector Polarization: la valeur est contrôlée par une variable de table.

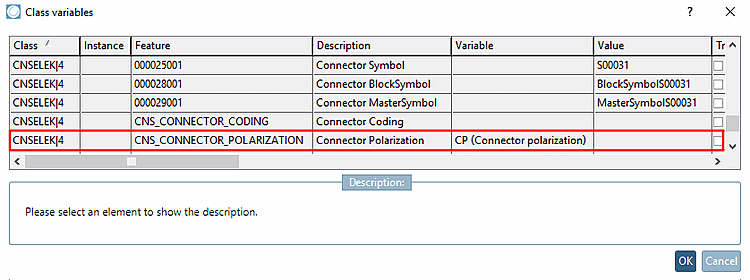

Exemple : PARTproject -> Class variables

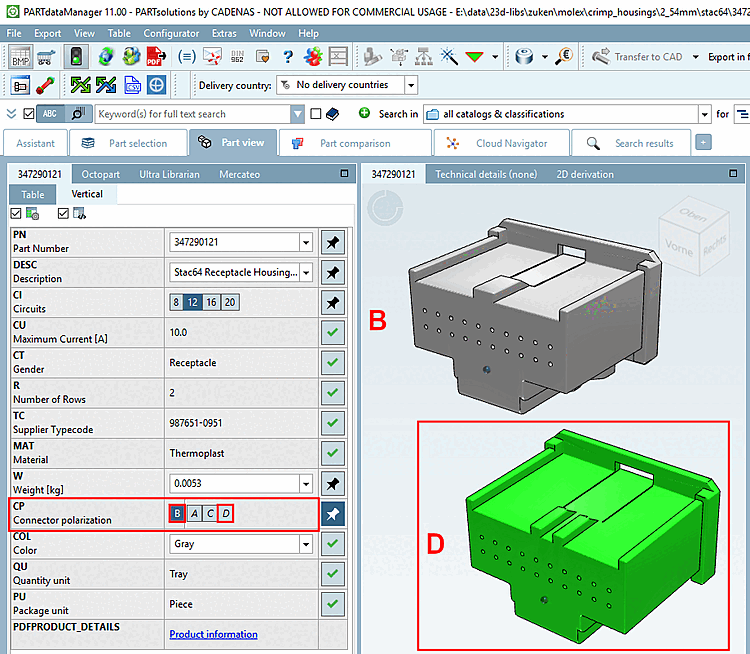

Exemple : résultat dans PARTdataManager
