Description de la fonction

La recherche topologique [Topology search] est particulièrement adaptée lorsque des caractéristiques individuelles telles que la taille [Size], les distances [Distances], les angles [Angle], les motifs [Pattern], etc. sont éventuellement plus caractéristiques que la forme. Elle peut être exécutée sans information textuelle et sans pièce de référence. Elle convient également pour "tâter" la pièce souhaitée. Les parties de résultats d'une recherche peuvent fournir des (nouveaux) termes de recherche via l'information sur la pièce ou servir de partie de référence pour une recherche géométrique ultérieure.

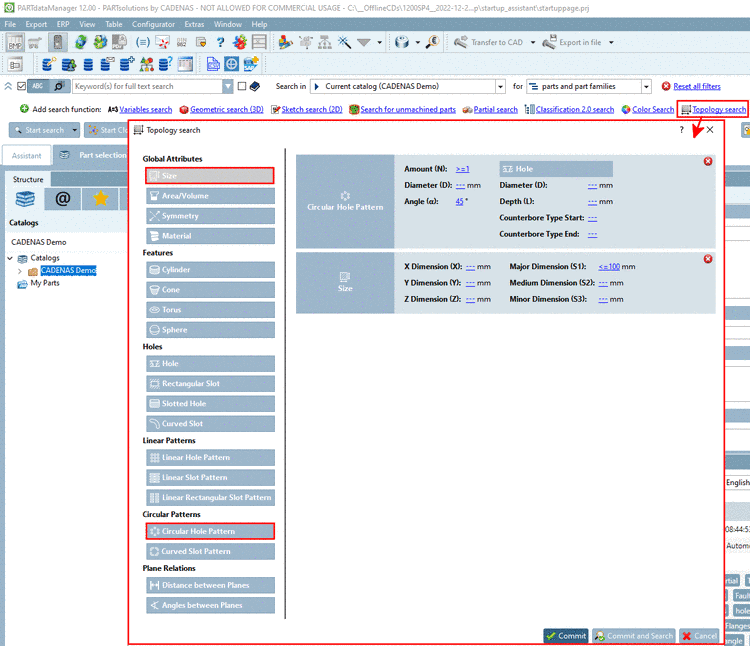

Boîte de dialogue "Recherche de topologie [Topology search]", ici par exemple avec les conditions de recherche "Motif circulaire [Circular Pattern]" et "Taille [Size]

Boîte de dialogue "Recherche de topologie [Topology search]", ici par exemple avec les conditions de recherche "Motif circulaire [Circular Pattern]" et "Taille [Size]

Déroulement

  1. Appel:

    Dans le menu déroulant des méthodes de recherche avancée, cliquez sur Recherche de topologie [Topology search].

    -> La fenêtre de dialogue du même nom s'ouvre.

  2. Ajouter une condition de recherche

    Cliquez sur le bouton correspondant.

    [Remarque]Remarque

    Lorsque vous passez la souris sur un bouton de fonction, les informations correspondantes s'affichent dans l'info-bulle.

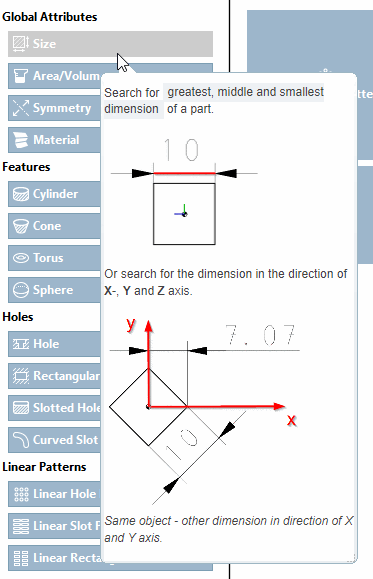

    Info-bulle sur la "taille [Size]

    Info-bulle sur la "taille [Size]

    -> Les conditions de recherche sélectionnées sont affichées sur la page de dialogue de droite avec les paramètres correspondants.

    Ajout de la condition de recherche "motif circulaire [Circular Pattern]

    Ajout de la condition de recherche "motif circulaire [Circular Pattern]

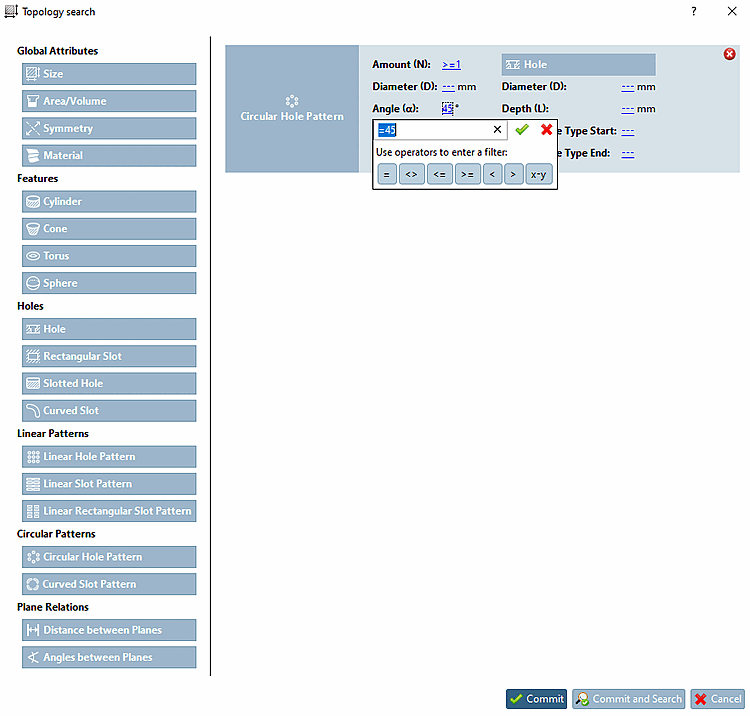

    Cliquez ensuite sur le ou les paramètres souhaités et confirmez en cliquant sur la coche verte.

    Vous pouvez ajouter autant de conditions de recherche que vous le souhaitez, mais vous pouvez aussi ne rechercher qu'avec une seule condition.

    • Boutons

      • : La ligne de la condition de recherche en question est à nouveau supprimée.

      • La valeur saisie est renvoyée. loin.

      • Clôture du dialogue avec la reprise de la valeur d’entrée affichée.

      • Fermer la boîte de dialogue sans prendre le relais Changements.

    • Syntaxe pour les champs de saisie:

      = (peut également être omis)égal à
      <>différent de
      <=inférieur ou égal à
      >=supérieur ou égal à
      <petit
      >plus grand

      x-y

      ou, en alternative à l'indication des tolérances, w+-t

      exemple :

      29000-30000 ou 29500+-500

      de - à

  3. Cliquez sur Appliquer [Commit].

    Reprendre [Commit]

    Accepte toutes les modifications et ferme la boîte de dialogue.

    Lancez ensuite la recherche de topologie [Topology search] en utilisant Démarrer la recherche [Start search].

    Reprendre et rechercher [Commit and Search]

    Ferme la boîte de dialogue et démarre la recherche de topologie [Topology search].

    Annuler [Cancel]

    Ferme la boîte de dialogue et n'accepte aucune modification.

    -> La sélection s'affiche dans la zone de dialogue des méthodes de recherche.

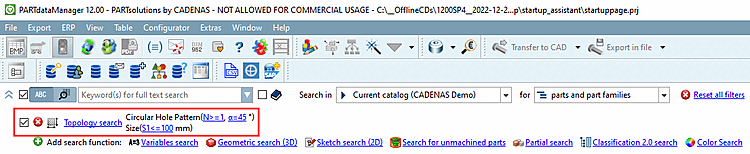

    Méthode de recherche choisie : modèle circulaire avec angle de 45° (= 8 trous) et taille de la pièce <=100 mm

    Méthode de recherche choisie : modèle circulaire avec angle de 45° (= 8 trous) et taille de la pièce <=100 mm

  4. Cliquez sur Démarrer la recherche [Start search].

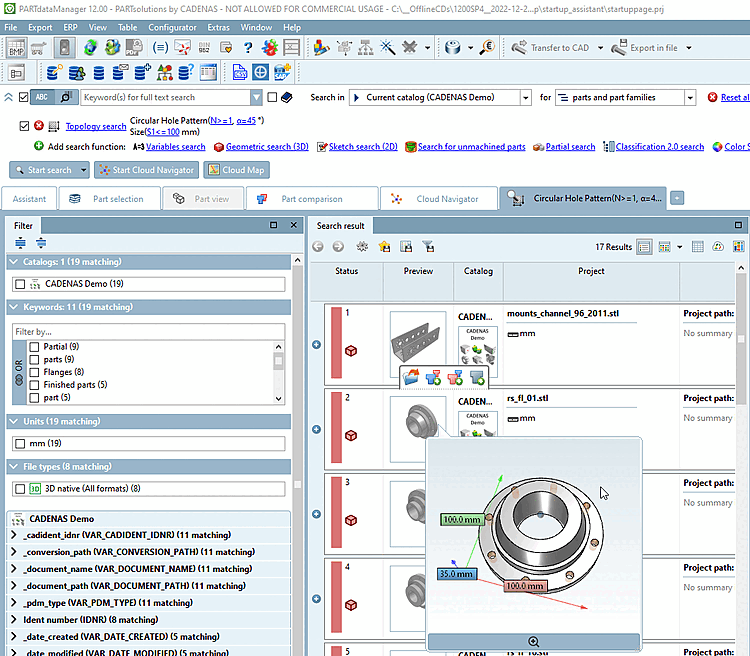

    -> Les résultats sont listés sur une page d'onglet séparée. Si tu passes la souris sur un résultat, tu peux examiner la partie résultat en 3D.

    Les caractéristiques topologiques recherchées sont marquées en couleur dans l'aperçu 3D.

    Les caractéristiques topologiques recherchées sont marquées en couleur dans l'aperçu 3D.

  5. Ouvrez la pièce souhaitée.

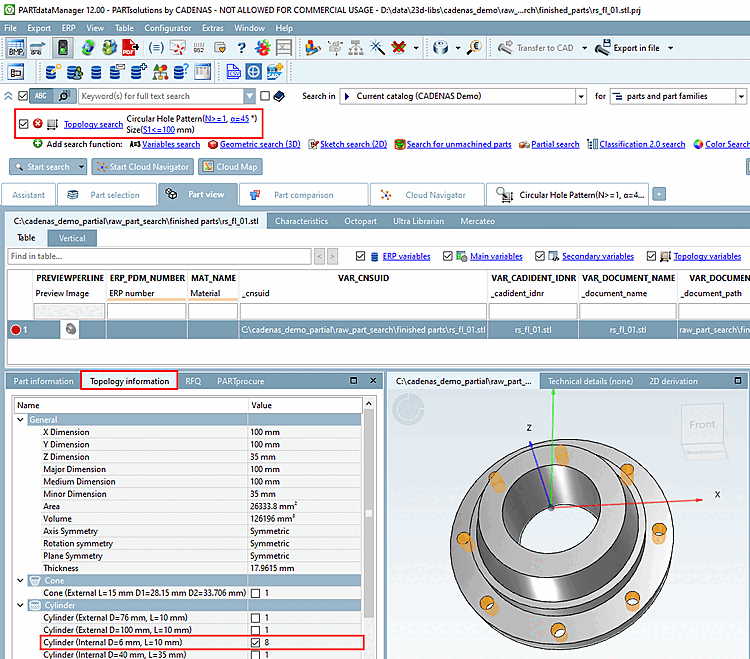

    -> Sous Informations sur la topologie [Topology information], vous trouverez également les cylindres appartenant au modèle.

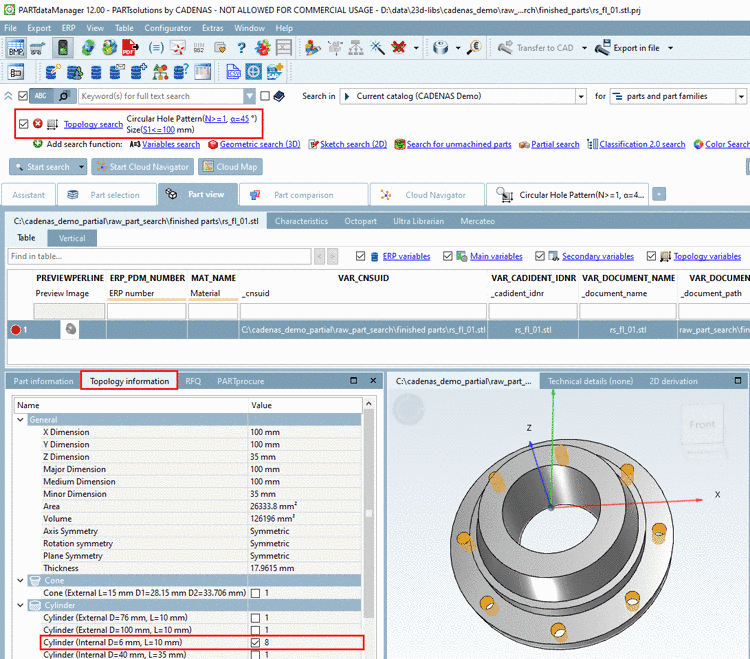

    Cylindre du motif circulaire marqué

    Cylindre du motif circulaire marqué
