5.12.11.13.5.3. Mise en page comme format d'exportation supplémentaire

Pour les layouts, l'accent est mis sur la représentation géométrique 2D du modèle physique.

Les vues sont classifiées au moyen de la classe CNSCAX|GFX|LAYOUT.

Un mapping entre les connexions 3D et les connexions 2D (CNSCAX|GFX|1 ) n'est généralement pas nécessaire ici.

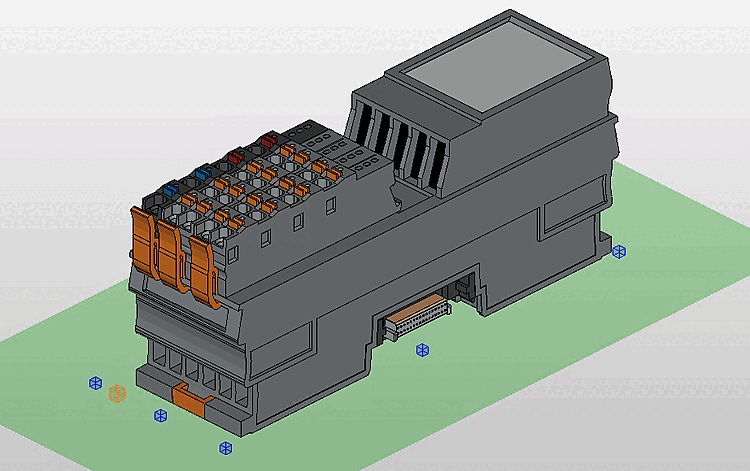

Modèle 3D

Modèle 3D

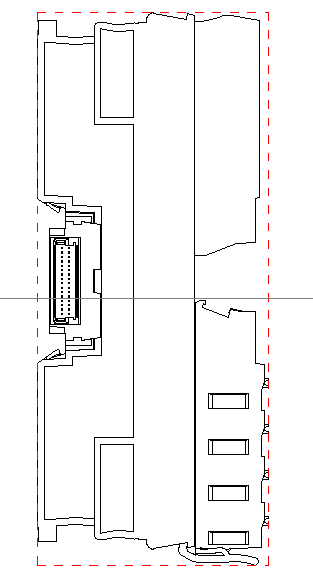

Vue 2D

Vue 2D
