5.12.11.13.5. Représentation des symboles / mise en page : exemples 5.12.11.13.5.2. Symboles en représentation unipolaire |  |
| Précédent | Suivant |
La classification décrite permet, outre la représentation multipolaire traitée, de gérer parallèlement une symbolique unipolaire. La classification s'effectue de manière analogue aux cas décrits.

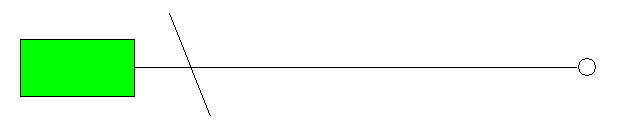

L'illustration suivante montre une bobine en représentation unipolaire.

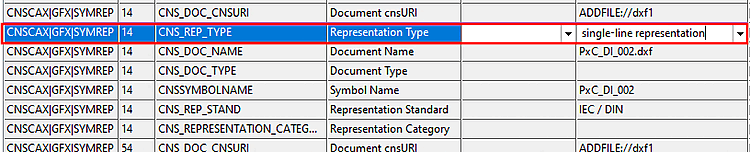

Ceci est spécifié dans la classification par la caractéristique Representation type de la classe CNSCAX|GFX|SYMREP. Ici, le mappage entre les connexions 3D (CNS_CP|4|3 ) et les connexions 2D ( CNSCAX|GFX|1 ) peut être supprimé. Comparer Fig. „Modèle de données Représentation des symboles ou mise en page“.
