Oltre alla rappresentazione multipolare descritta in precedenza, la classificazione consente di mantenere in parallelo anche la simbologia unipolare. La classificazione è analoga ai casi descritti.

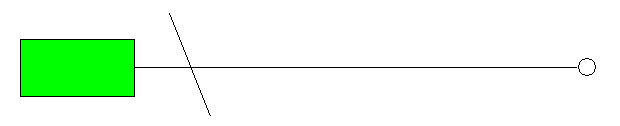

La figura seguente mostra una bobina in rappresentazione unipolare.

Figura 5.1093. Display unipolare

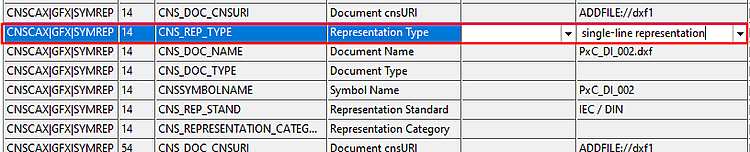

Questo è specificato nella classificazione dal tipo di rappresentazione della caratteristica della classe CNSCAX|GFX|SYMREP. La mappatura tra connessioni 3D (CNS_CP|4|3 ) e connessioni 2D (CNSCAX|GFX|1 ) può essere omessa. Figura 5.1083, “Modello di dati Visualizzazione o layout del simbolo” Confronta .

Figura 5.1094.
