10.4.6.1.  Intégrer des documents

Il existe deux possibilités pour l'appel de documents dans le PDF :

  1. En cliquant sur une icône de pin (voir Section 10.4.12, «  Embed  »)

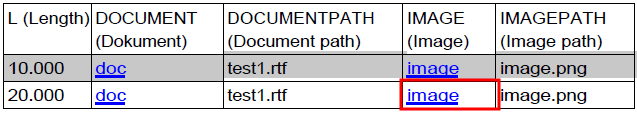

  2. Par lien dans le tableau des caractéristiques matérielles (description ci-dessous)

Condition préalable: les fichiers nécessaires doivent se trouver dans le catalogue (dans le cas le plus simple, dans le répertoire de projet correspondant). Les chemins doivent être indiqués de manière relative par rapport au chemin du fichier de projet.[114]

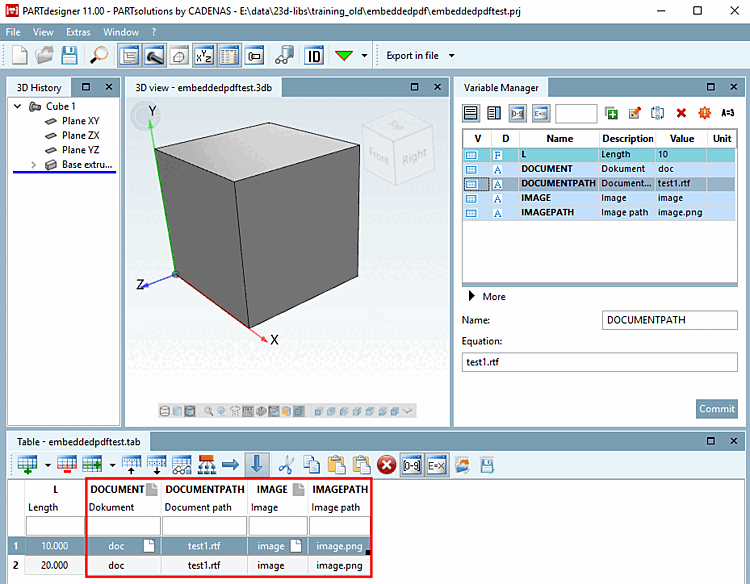

  • Créez dans PARTdesigner le tableau avec les variables correspondantes.

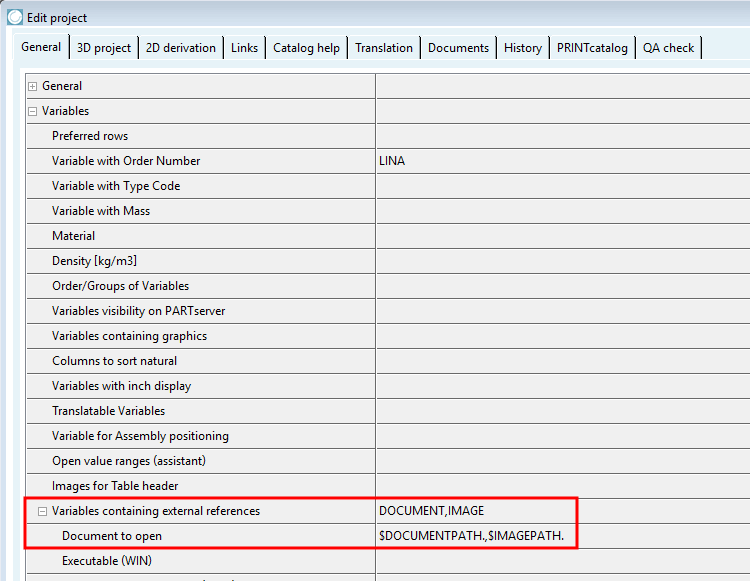

  • Créez les variables correspondantes dans PARTproject sous Variables avec programme exécutable [Variables containing external references] ou Document à ouvrir [Document to open].

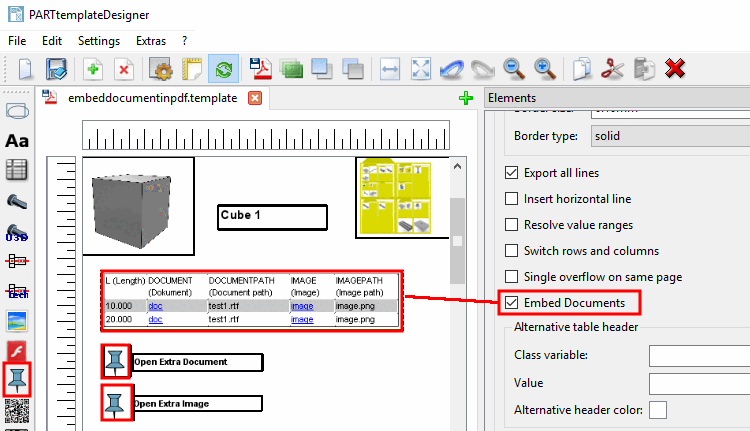

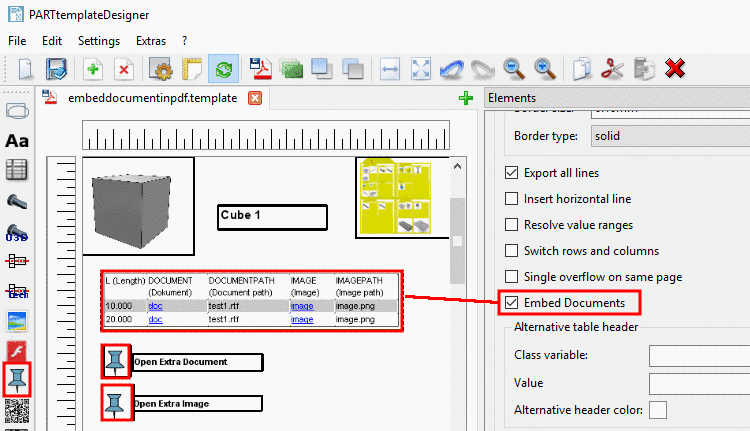

  • Dans PartTemplateDesigner, sous Éléments [Elements] -> Tableau [Table], cochez la case Intégrer les documents [Embed Documents].

    [Remarque]Remarque

    Veillez à ce qu'il n'y ait pas de retour à la ligne dans le lien, sinon celui-ci ne fonctionnera pas.



[114] A partir de la version V11 SP6, les chemins absolus sont également possibles.
