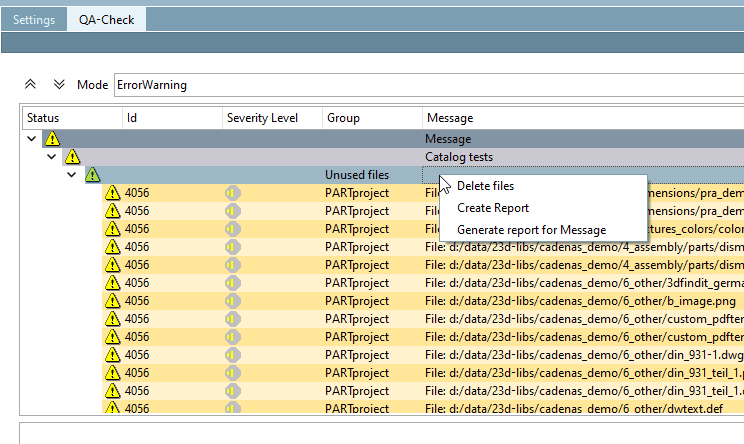

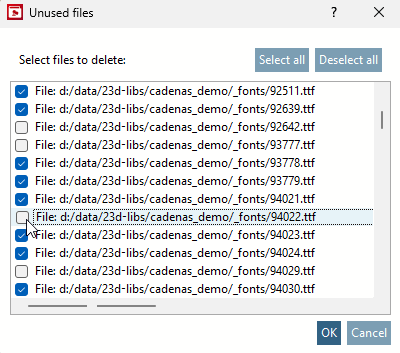

Trouver les fichiers inutilisés [Find unused files] ...détecte tous les fichiers qui ne sont pas affectés à un projet. Vous pouvez soit affecter de tels fichiers à des projets correspondants, soit les supprimer.

Remarque N'oubliez pas que les fichiers prétendument inutilisés peuvent éventuellement être utilisés dans d'autres répertoires. Ne supprimez donc que les fichiers dont vous êtes sûr qu'ils ne sont plus nécessaires !

Tester la compatibilité de la géométrie avec la CAO [Test geometry on CAD compatibility] : Vérifier l'intégrité géométrique de la géométrie de la pièce.

Active si l'option Calculer la géométrie [Calculate geometry] a été activée sous l'onglet Généralités [General].

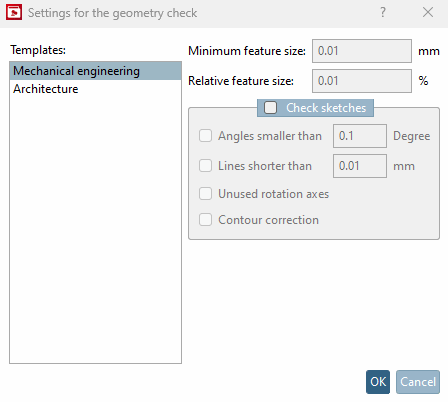

Tests de géométrie [Check geometry]

Sélectionnez les paramètres pour l' ingénierie mécanique [Mechanical engineering] ou la construction [Architecture].

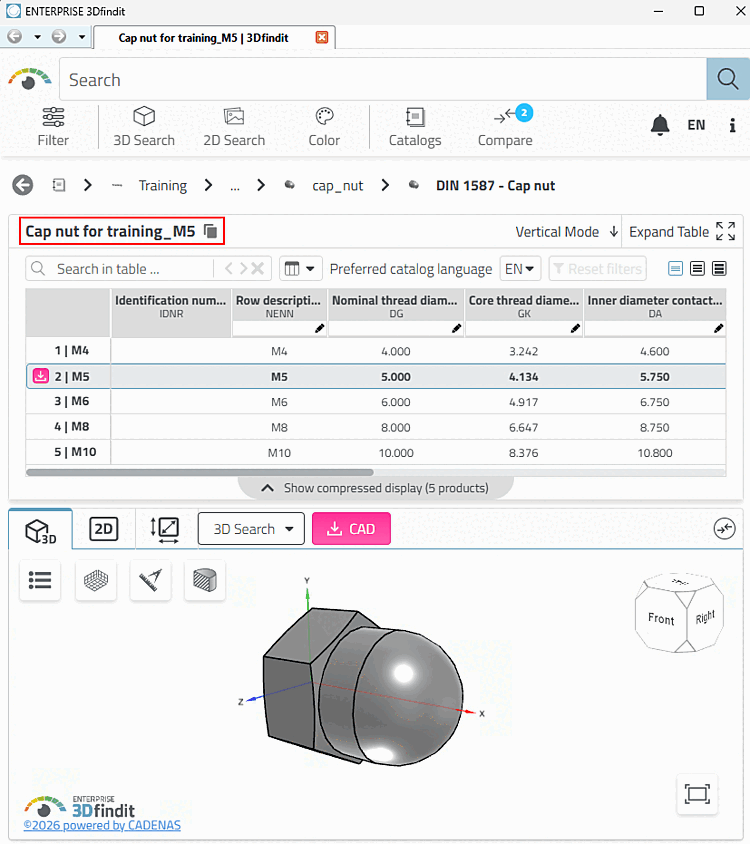

Tester la désignation normalisée [Test standard part identifier] La désignation de la norme, p.ex. 'Ecrou hexagonal DIN 1587 $ NENN. (affichée dans le PARTdataManager, dans l'onglet de la fenêtre de docking de la vue 3D [3D view] ), que vous avez saisie dans PARTdesigner (données d'identification [Identification data] ), peut éventuellement être incomplète ou erronée. Par exemple, si des valeurs de colonnes demandées dans certaines lignes (qui font partie intégrante de la BN) ne sont pas disponibles.

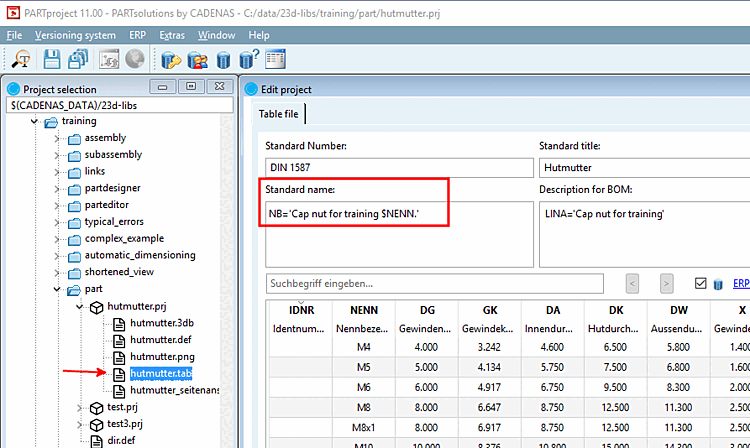

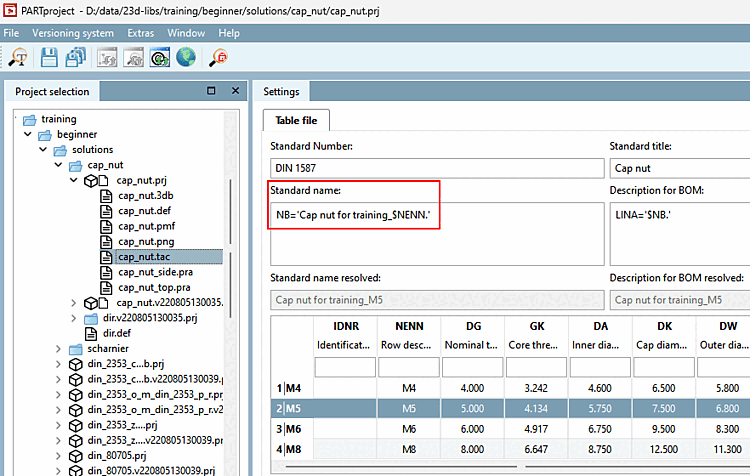

Désignation de la norme dans PARTproject lors de la sélection du fichier tab

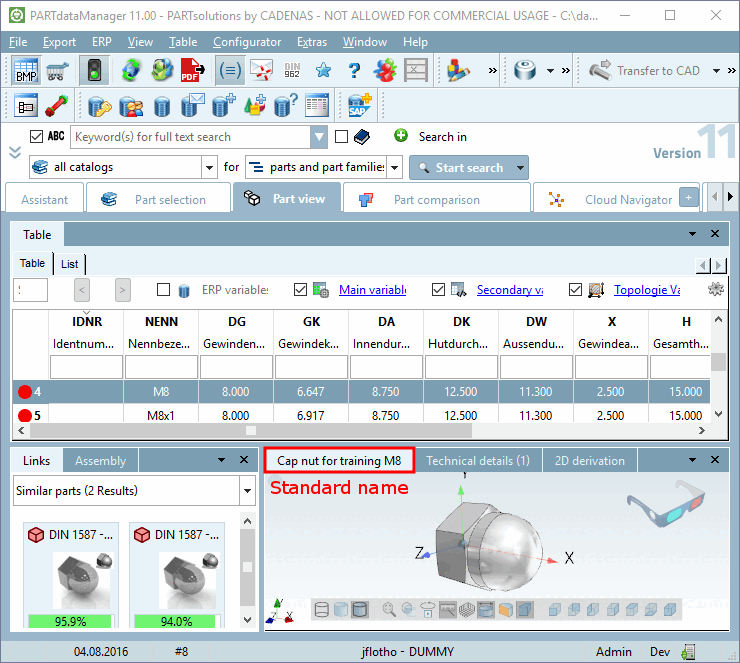

Désignation de la norme dans PARTdataManager, dans l'onglet de la fenêtre de docking "Vue 3D [3D view]

Tester l'unicité de la désignation de la norme [Test standard part identifier for uniqueness] ...compare toutes les désignations de norme qui peuvent être obtenues par les différentes expressions (lignes). Si une désignation de norme (NB) apparaît plus d'une fois, elle n'est pas unique. --> Vous devez adapter la désignation de la norme [Standard name] (NB) de manière à ce que l'unicité soit toujours garantie !

Tester la désignation abrégée [Test short name] Lors de l'exportation de pièces de PARTsolutions vers les différents systèmes de CAO, la désignation normalisée [Standard name] (NB) est normalement reprise comme nom de composant. Cependant, comme certains systèmes CAO fixent une limite de caractères pour le nom de la pièce, la désignation courte [Short name] est créée comme alternative.

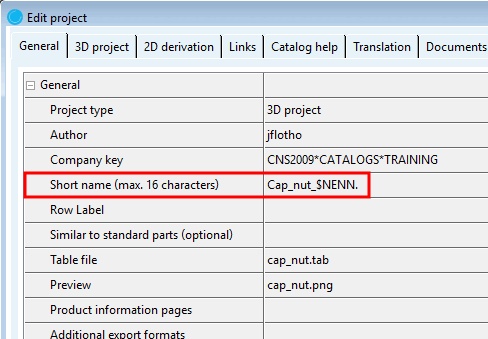

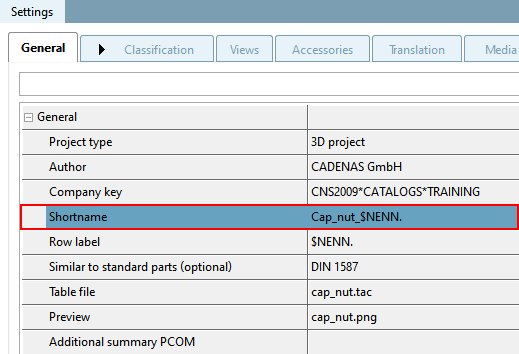

PARTproject -> Editer le projet [Edit project] -> onglet Général [General] -> Désignation courte (max. 16 caractères) [Short name (max. 16 characters)]

La désignation abrégée [Short name] est la version "tronquée" (la plus courte possible) de la désignation normalisée (NB), limitée à la longueur maximale - pour la CAO - ( 16 caractères maximum !).

Si le nombre de caractères d'une abréviation [Short name] dépasse cette limite, une entrée est effectuée dans le protocole de test.

Tester l'unicité de la désignation abrégée [Test short name based on uniqueness] La désignation abrégée [Short name] doit être univoque, comme la désignation normalisée [Standard name] (NB).

Tester l'unicité du nom des fichiers de projet [Test name of project files for uniqueness] Le nom de chaque fichier *.prj doit également être unique, sinon, dans le cas extrême où deux fichiers *.prj ont le même nom (mais un contenu différent), un assembly utilisera le "mauvais".

Tester l'unicité des numéros de norme [Test standard numbers for uniqueness]: exclure les numéros de norme apparaissant plusieurs fois.

Tester l'unicité du numéro de commande [Test order number for uniqueness]: l'option Tester l'unicité du numéro de commande [Test order number for uniqueness] contient également un test pour les reverse-scripts. Pour cela, il faut également activer l'option Tester les plages de valeurs [Test value ranges]. Voir ci-dessus.

Voir également Section 5.12.7, « Classification selon CNSORDERNO / CNSTYPECODE  ».

Trouver les variables non utilisées dans les fichiers 3db [Find unused variables in 3db files] ...examine tous les fichiers *.3db appartenant au répertoire sélectionné pour voir s'ils contiennent des variables qui ne sont pas utilisées. Les variables détectées peuvent être identifiées dans le journal et ensuite supprimées si nécessaire.

Supprimer les variables non utilisées dans les fichiers 3db [Delete unused variables in 3db files] Si cette option est activée, les variables détectées par Trouver les variables inutilisées dans les fichiers 3db [Find unused variables in 3db files] sont immédiatement supprimées.

Important Ce qui vaut pour les fichiers vaut également pour les variables. N'oubliez pas qu'il peut être fait référence à des variables prétendument inutilisées dans des assemblées. Ne supprimez donc que les variables dont vous êtes sûr qu'elles ne sont plus nécessaires.

Tester les bitmaps [Test bitmaps]: PARTproject fixe une limite pour les bitmaps utilisés comme aperçu.

Toutes les images qui dépassent cette limite sont enregistrées dans le journal. Les programmes de traitement d'image habituels permettent de réduire en conséquence la taille du fichier (et donc le temps de chargement) du bitmap.

Trouver les couleurs de composants obsolètes dans les assemblages [Find obsolete part colors in assemblies]:

Tester MIdent [Test MIdent]:

Tester les formats CAO [Test CAD formats]:

Active si l'option Calculer la géométrie [Calculate geometry] a été activée sous l'onglet Généralités [General].

Tester les classifications [Test classifications]:

Si nécessaire, activez l'option et cliquez sur le bouton Liste de classification [Classification list].

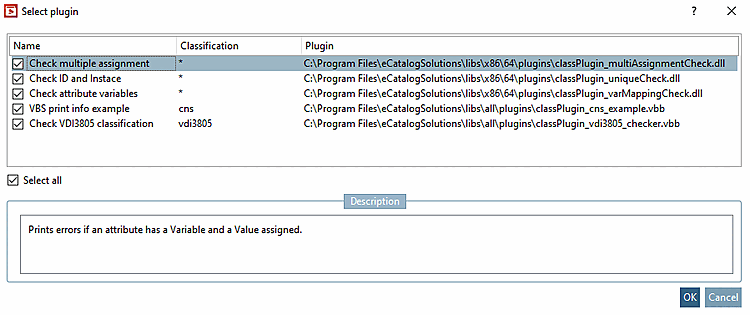

-> La fenêtre de dialogue Sélectionner un plugin [Select plugin] s'ouvre. Sous Description, une brève description s'affiche après la sélection.

Liste de classification [Classification list]

Remarque Les plugins affichés ici n'ont rien à voir avec ceux affichés sous l'onglet Plugins.

Vérifier la syntaxe des scripts [Check script syntax]:

Tester les cotes [Test custom dimensions]:
