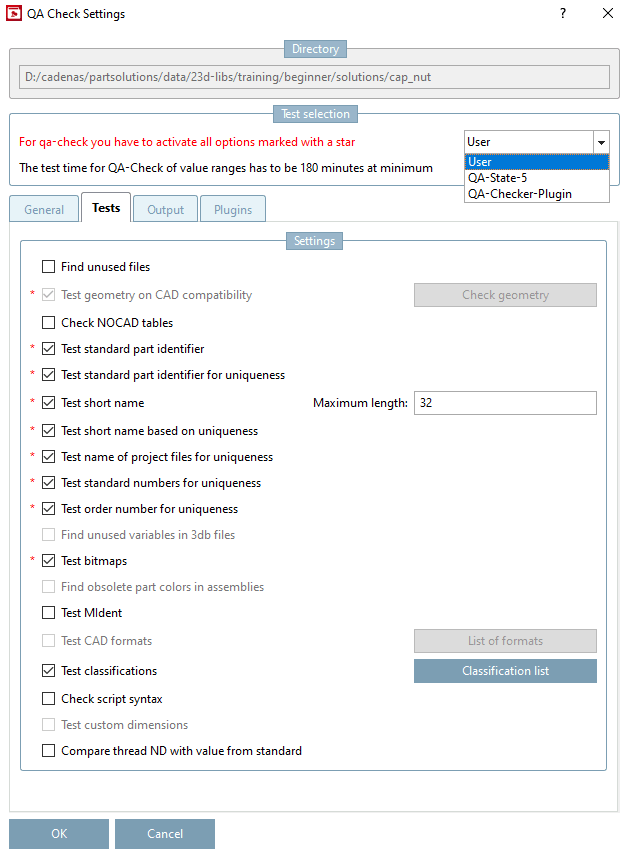

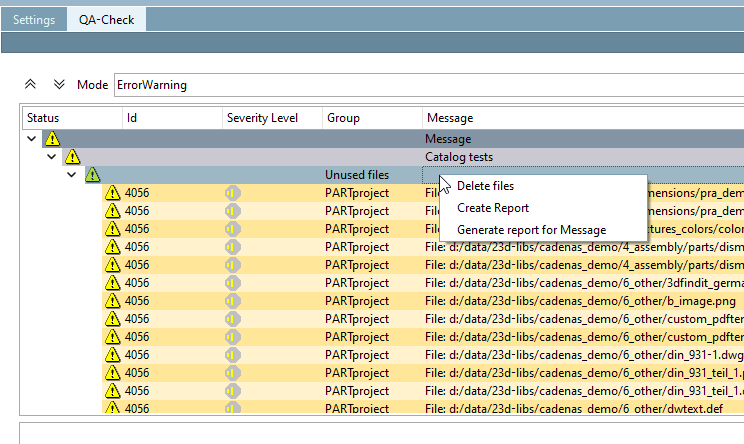

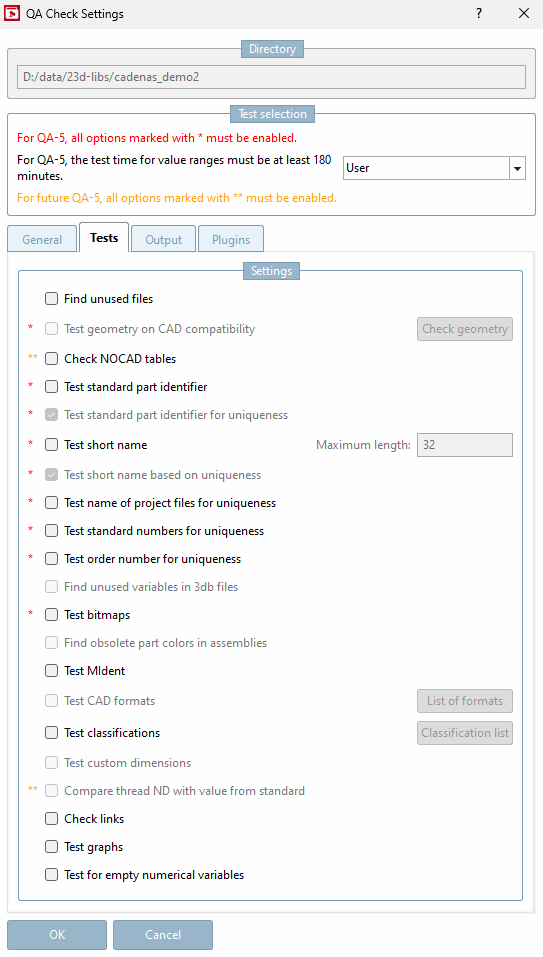

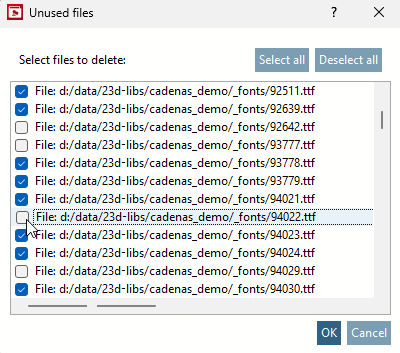

Trova i file inutilizzati [Find unused files] ... rileva tutti i file non assegnati a un progetto. È possibile assegnare tali file ai progetti corrispondenti o eliminarli.

Nota Tenete presente che i file presumibilmente inutilizzati possono essere utilizzati in altre directory. Pertanto, eliminare solo i file di cui si è assolutamente certi che non sono più necessari!

Verifica della compatibilità della geometria con il CAD [Test geometry on CAD compatibility] Controllare la geometria del componente per verificarne l'integrità geometrica.

Attivo se l'opzione Calcola geometria [Calculate geometry] è stata attivata nella pagina della scheda Generale [General].

Test di geometria [Check geometry]

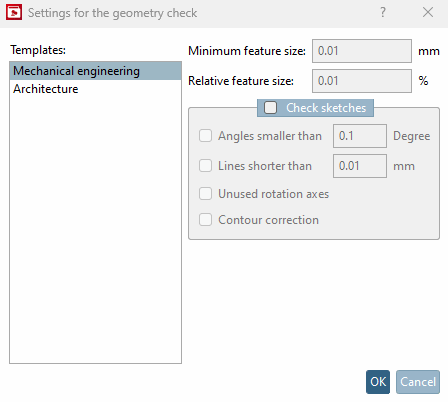

Selezionare le impostazioni per l' ingegneria meccanica [Mechanical engineering] o l' edilizia [Architecture].

Figura 5.109.

Designazione dello standard di prova [Test standard part identifier] La designazione standard, ad esempio 'Dado esagonale DIN 1587 $ NENN. (visualizzata nel PARTdataManager, nella scheda della finestra di aggancio della vista 3D [3D view] ), inserita nel PARTdesigner (dati di identificazione [Identification data] ), può essere incompleta o errata. Ad esempio, se i valori delle colonne interrogate in alcune righe (che rappresentano un componente dell'NB) non sono disponibili.

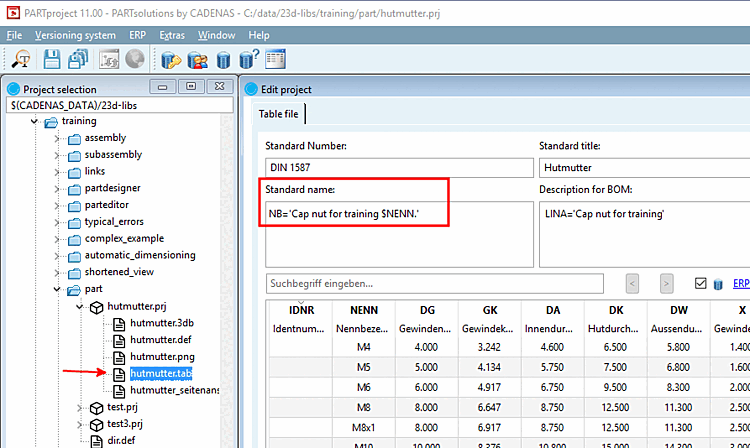

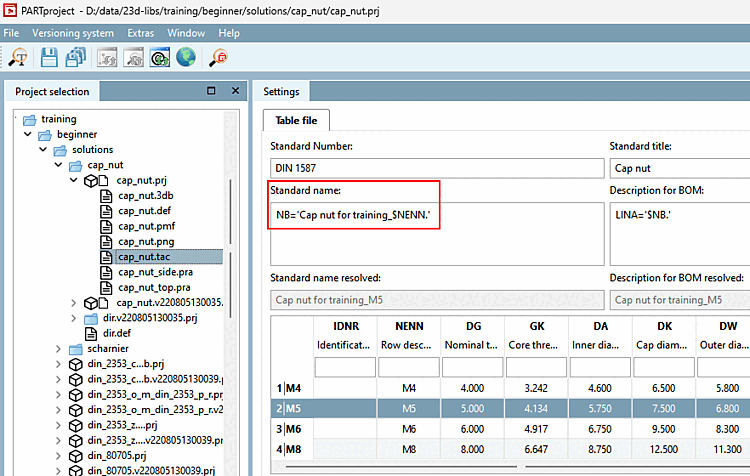

Figura 5.110. Designazione standard in PARTproject quando si seleziona il file della scheda

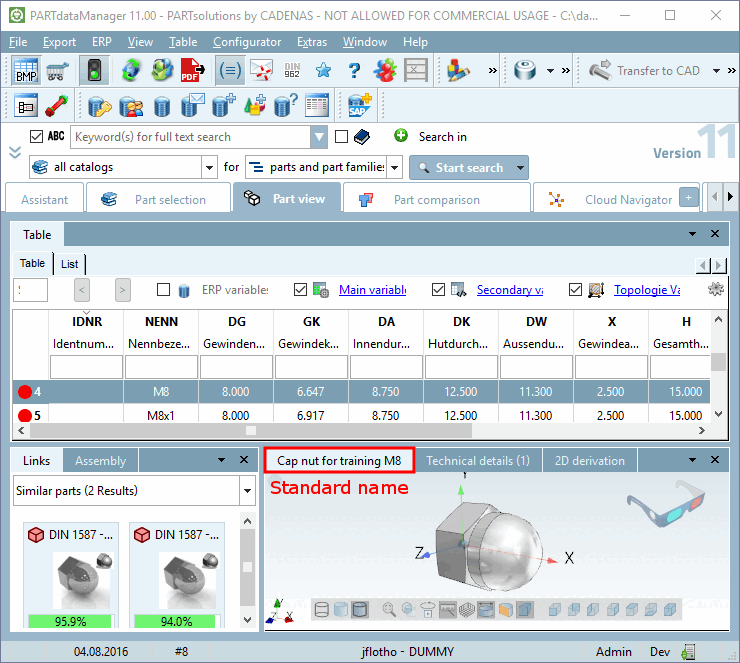

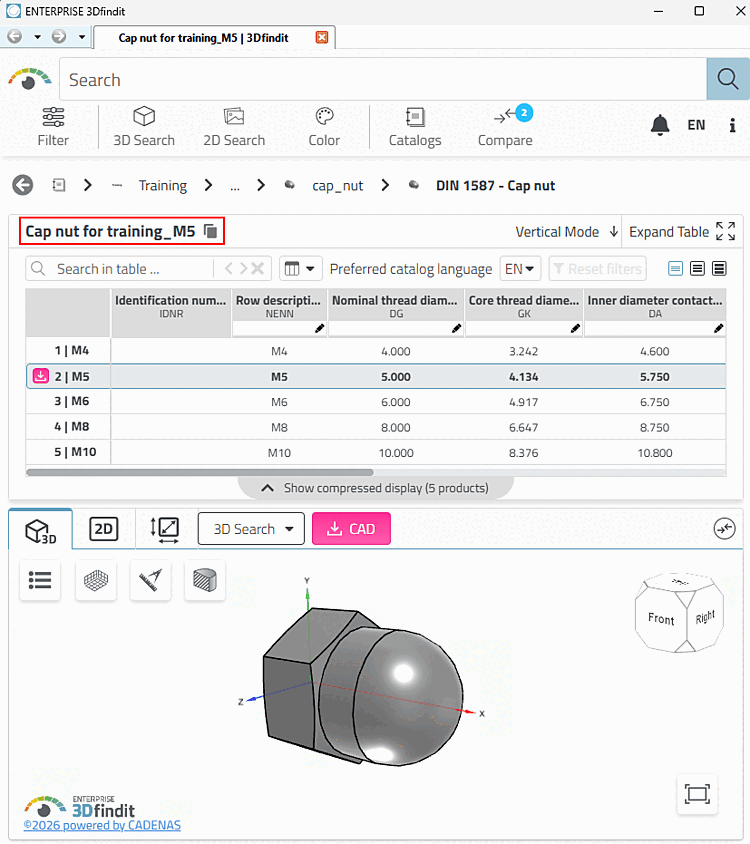

Figura 5.111. Designazione standard in PARTdataManager, nella scheda della finestra di aggancio "Vista 3D [3D view]".

Verifica della designazione standard per l'unicità [Test standard part identifier for uniqueness] ... confronta tutte le designazioni standard che possono derivare dalle diverse caratteristiche (linee). Se una designazione standard (NB) ricorre più di una volta, non è unica. --> È necessario adattare la designazione [Standard name] standard (NB) in modo che l'unicità sia sempre garantita!

Designazione breve di prova [Test short name] Quando si esportano parti da PARTsolutions ai vari sistemi CAD, la designazione standard [Standard name] (NB) viene normalmente adottata come nome della parte. Tuttavia, poiché alcuni sistemi CAD impongono un limite di caratteri per il nome della parte, la designazione [Short name] breve viene creata come alternativa.

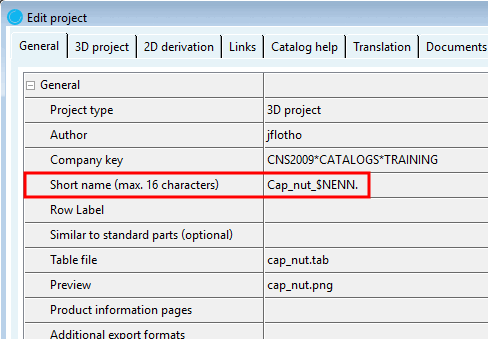

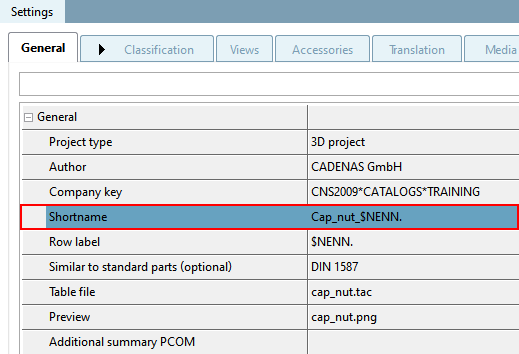

Figura 5.112.  PARTproject -> Modifica progetto [Edit project] -> Scheda Generale [General] -> Descrizione breve (max. 16 caratteri) [Short name (max. 16 characters)]

La designazione breve [Short name] è la versione "tagliata" (più corta possibile) della designazione standard (NB), limitata alla lunghezza massima prevista per il CAD (max. 16 caratteri!).

Se il numero di caratteri di un nome breve [Short name] supera questo limite, viene inserita una voce nel registro di prova.

Verifica dell'unicità della designazione breve [Test short name based on uniqueness] In conformità con la designazione standard [Standard name] (NB), anche la designazione [Short name] breve deve essere unica.

Verifica dell'unicità dei nomi dei file di progetto [Test name of project files for uniqueness] Anche il nome di ogni file *.prj deve essere unico, altrimenti in casi estremi un assembly utilizzerà quello "sbagliato" per due file *.prj identici (con contenuti diversi).

Verificare l'unicità dei numeri standard [Test standard numbers for uniqueness]: escludere i numeri standard che ricorrono più di una volta.

Test del numero d'ordine per l'unicità [Test order number for uniqueness]: l'opzione Test del numero d'ordine per l'unicità [Test order number for uniqueness] contiene anche un test per gli script inversi. Per questo è necessario attivare anche il test degli intervalli di valori [Test value ranges]. Vedere sopra.

Vedere anche la Sezione 5.12.7, “Classificazione secondo CNSORDERNO / CNSTYPECODE ”.

Trova le variabili inutilizzate nei file 3db [Find unused variables in 3db files] ...esamina tutti i file *.3db appartenenti alla directory selezionata per verificare se contengono variabili non utilizzate. Le variabili rilevate possono essere identificate nel registro e quindi rimosse, se necessario.

Elimina le variabili inutilizzate nei [Delete unused variables in 3db files] file 3dbSe questa opzione è impostata, le variabili rilevate da Trova variabili inutilizzate nei [Find unused variables in 3db files] file 3db [Find unused variables in 3db files] vengono rimosse immediatamente.

Importante Ciò che vale per i file vale anche per le variabili. Si tenga presente che le variabili presumibilmente non utilizzate possono essere referenziate negli assiemi. Pertanto, eliminare solo le variabili di cui si è assolutamente certi che non siano più necessarie.

Bitmap di prova [Test bitmaps]: PARTproject imposta un limite per le bitmap utilizzate come anteprima.

Tutte le immagini che superano questo limite vengono registrate nel registro. La dimensione del file (e quindi il tempo di caricamento) della bitmap può essere ridotta di conseguenza utilizzando i programmi standard di modifica delle immagini.

Trova i colori dei componenti obsoleti negli assiemi [Find obsolete part colors in assemblies]:

Test MIdent:

Formati CAD di prova [Test CAD formats]:

Attivo se l'opzione Calcola geometria [Calculate geometry] è stata attivata nella pagina della scheda Generale [General].

Classificazioni dei test [Test classifications]:

Se necessario, attivare l'opzione e fare clic sul pulsante Elenco classificazioni [Classification list].

-> Si apre la finestra di dialogo Seleziona plugin [Select plugin]. Dopo la selezione, alla voce Descrizione [Description] viene visualizzata una breve descrizione.

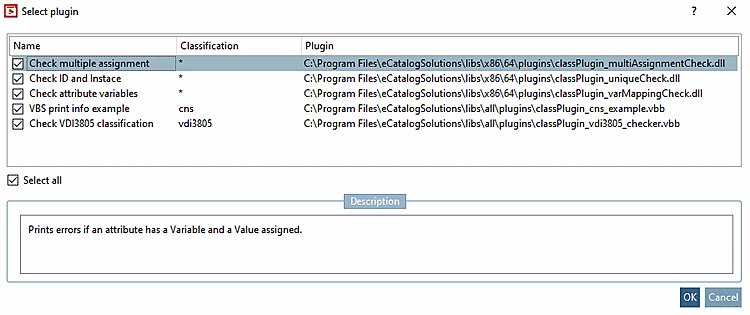

Figura 5.113.  Elenco di classificazione [Classification list]

Nota I plugin visualizzati qui non hanno nulla a che vedere con quelli presenti nella scheda Plugin [Plugins].

Controllare la sintassi degli script [Check script syntax]:

Dimensioni del test [Test custom dimensions]:
