5.12.11.29.10. Accessoire (Associated Part) [CNSELEK|5|4]

Les accessoires sont définis dans deux sections. D'un côté, il y a la solution PSOL habituelle pour les accessoires (PARTproject -> onglet Références [Links] -> Liens vers les pièces [Links to parts] ) et de l'autre, le mécanisme qui relie les données des accessoires à la classification électrique.

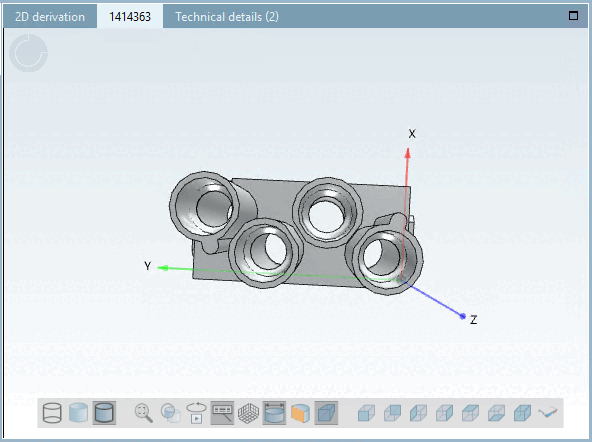

Exemple: connecteur Phoenix Contact avec 4 raccordements à sertir. En principe, toute une série de broches différentes avec leur propre numéro d'article peuvent être enfichées dans chaque connexion à sertir. Celles-ci peuvent en principe être différentes pour chaque raccordement.

Procédure à suivre:

  1. Placez sur l'élément de base tous les points de montage nécessaires pour les accessoires.

  2. Définissez la classe Mounting Point (CNS_CP|4|6) sur chacun des points d'attache.

  3. Affectez une valeur unique à la caractéristique Accessory ID en utilisant la syntaxe suivante.

    CNS_CP|4|6||<Instanz>

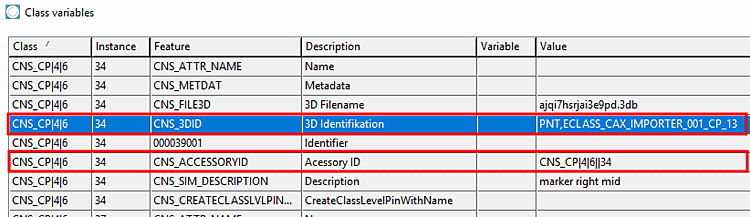

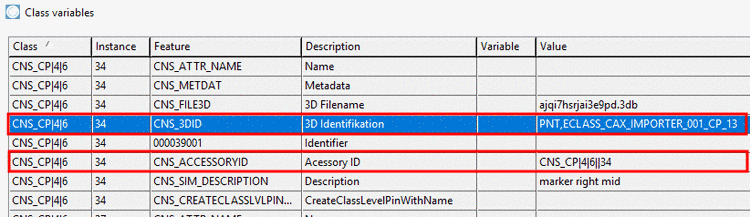

    Dialogue "Class variables" -> Classe Mounting Point (CNS_CP|4|6) -> Caractéristique "CNS_ACCESSORYID" ici avec la valeur exemple "CNS_CP|4|6||34".

    Dialogue "Class variables" -> Classe Mounting Point (CNS_CP|4|6) -> Caractéristique "CNS_ACCESSORYID" ici avec la valeur exemple "CNS_CP|4|6||34".

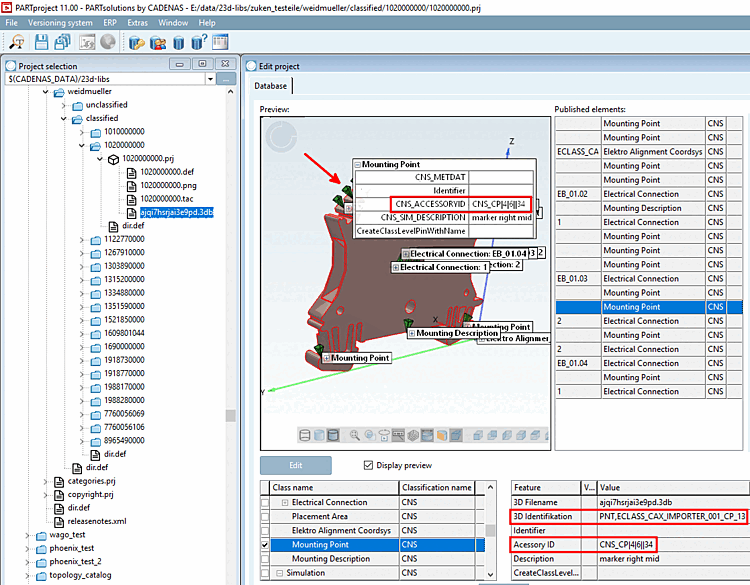

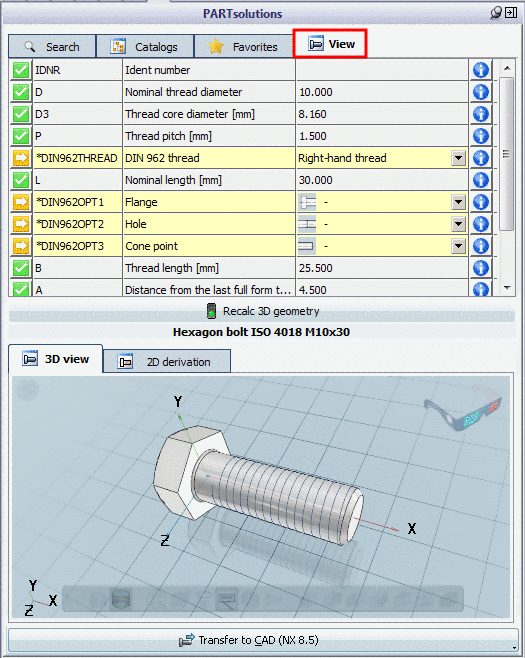

    Dialogue "Published Elements" -> Classe "Mounting Point" -> Caractéristique "Accessory ID" ici avec la valeur d'exemple "CNS_CP|4|6||34".

    Dialogue "Published Elements" -> Classe "Mounting Point" -> Caractéristique "Accessory ID" ici avec la valeur d'exemple "CNS_CP|4|6||34".

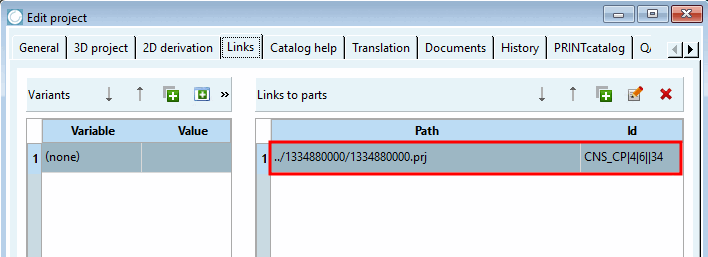

  4. Dans PARTproject, sur la page d'onglet Références [Links], sous Liens vers les pièces [Links to parts], placez une entrée avec un chemin [Path] vers l'accessoire et un Id qui a exactement la même valeur que la caractéristique CNS_ACCESSORYID sous Classe Mounting Point (CNS_CP|4|6).

  5. Pour l'accessoire, remplissez les informations essentielles dans CNSELEK|5|4.

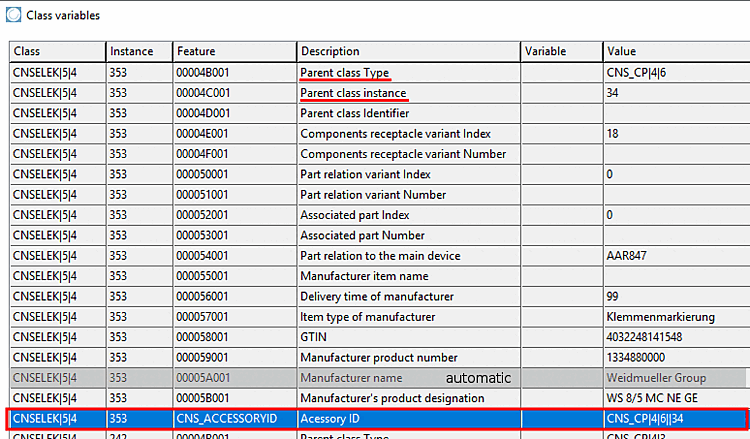

    Classification de l'accessoire

    Classification de l'accessoire

    • La caractéristique Parent classType reçoit le nom de la classification correspondante.

    • La caractéristique Parent class Instance reçoit l'instance de la classification correspondante.

    • La caractéristique CNS_ACCESSORYID reçoit à son tour la même chaîne d'identification univoque que pour la partie de base et est ainsi reliée au chemin d'accès aux accessoires PSOL.

      CNS_CP|4|6||<Instanz>

      Une forme possible de CNS_ACCESSORYID est la chaîne composée du Parent class Type et du Parent class Instance.

    • [Remarque]Remarque

      Le nom du fabricant sera rempli automatiquement plus tard via le framework PSOL.

Vous trouverez des détails à ce sujet sur Section 5.12.11.20, « Accessoires (Associated Part [CNSELEK|5|4]) ».
