Dans PARTdesigner, dans la fenêtre du docking Historique 3D [3D History], cliquez sur la commande de menu contextuel Nouveau dessin 2D.... [New 2D drawing...]

-> La boîte de dialogue Dessin 2D [2D drawing] s'ouvre.

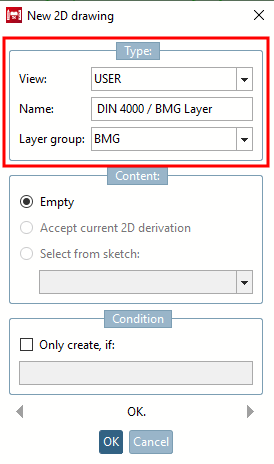

Boîte de dialogue "Nouveau dessin 2D [New 2D drawing]

Sous Affichage [View], sélectionnez l'option Utilisateur.

Sous Nom [Name], inscrivez par exemple DIN 4000 / BMG Layer.

Sous Groupe de couches [Layer group], sélectionnez l'option BMG.

Confirmez en cliquant sur OK.

-> Le Sketcher s’ouvre. (Le Le texte groupe de boutons est visible dans les dessins.)

Construire le dessin dans Sketcher comme d'habitude.

Remarque Il est également possible d'enregistrer un fichier 2db et de le charger en tant que sketch 2D paramétrique.

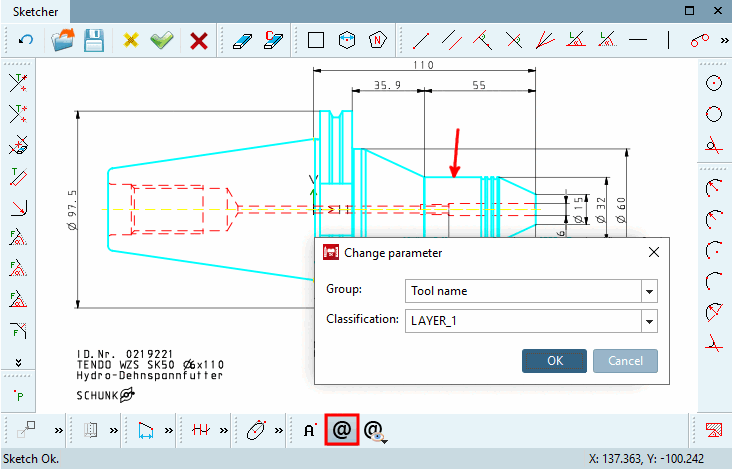

Procédez maintenant à la classification.

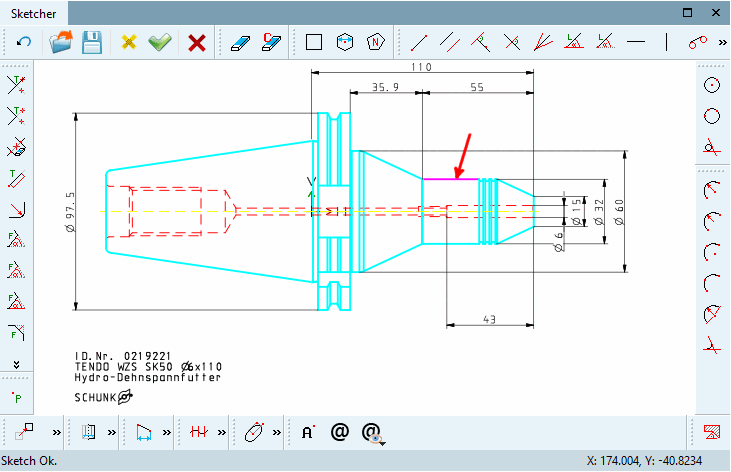

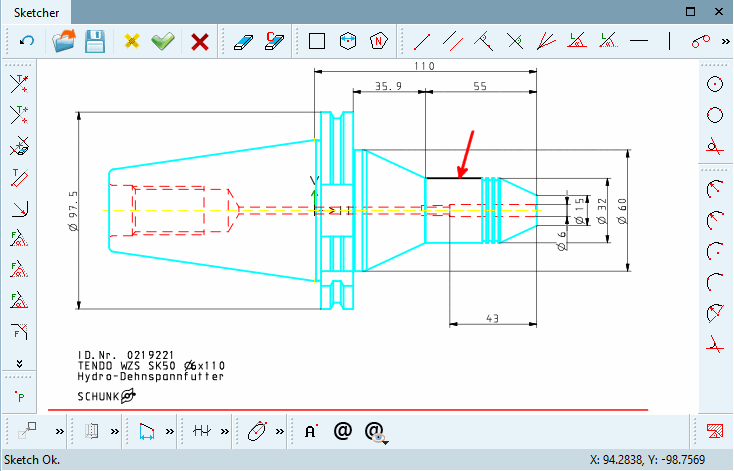

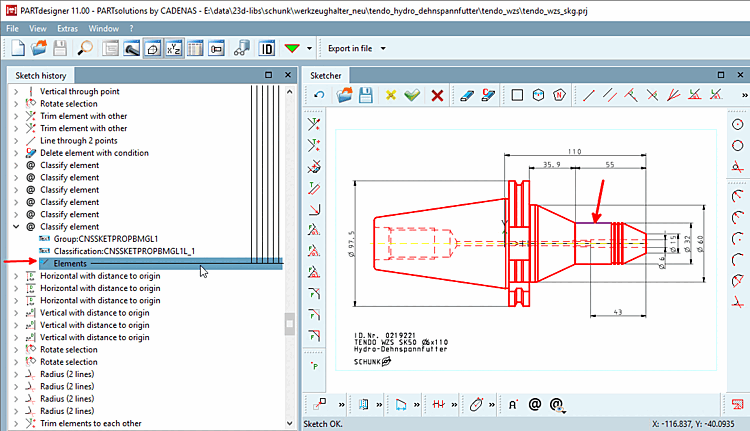

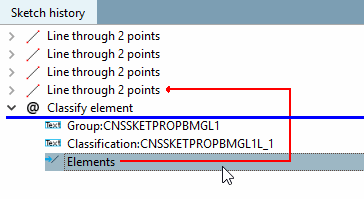

exemple:

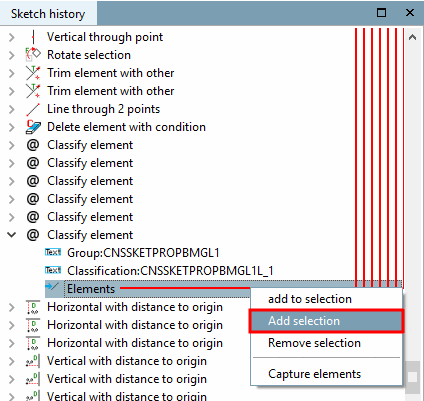

Remarque Si la classification nécessaire existe déjà, il vaut mieux ajouter l'élément sélectionné à la classification existante plutôt que de créer à nouveau une nouvelle étape de classification ! Pour ce faire, sélectionnez la catégorie Éléments [Elements] dans la classification correspondante et cliquez sur la commande Ajouter une sélection [Add selection] du menu contextuel.

Remarque Selon la couche, les lignes sont affichées différemment en termes de couleur, de type(trait plein, pointillé, point-tiret) et d'épaisseur (fin, normal, épais) (aussi bien dans PARTdesigner que plus tard dans PARTdataManager dans la dérivation 2D [2D derivation] ). Vous trouverez des informations détaillées sur les différentes couches dans la spécification DIN SPEC 69874-2.

L’utilisation de l’option Masquer les éléments classés [Hide classified elements] vous pouvez masquer tous les calques d’un groupe ou des calques individuels Afficher et masquer les calques pour vérifier si tout est correctement réglé est.

Cliquez sur le bouton.

-> La zone de dialogue correspondante s'ouvre.

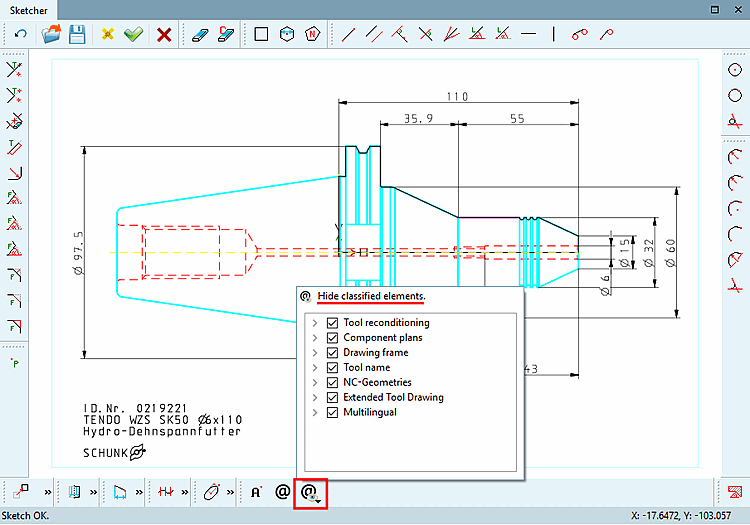

Tous les calques sont affichés

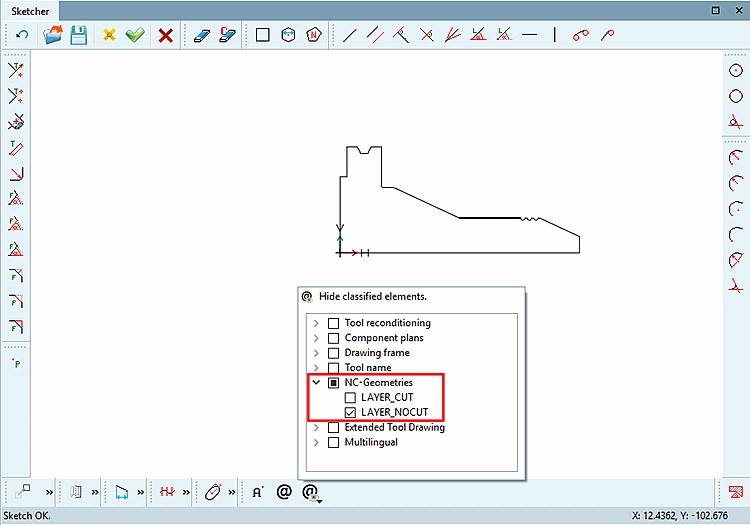

Toutes les couches sont masquées, sauf les "géométries NC".

Cochez/décochez la case des groupes ou des couches souhaités.

Pour terminer, cliquez sur Appliquer les modifications [Accept changes] dans Sketcher.

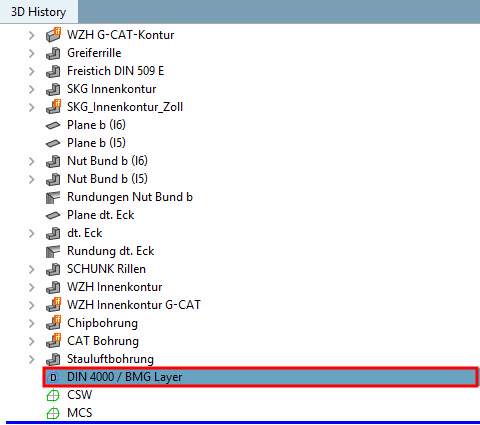

-> Le dessin 2D supplémentaire avec les informations sur les couches est affiché dans l' historique 3D [3D History].

Dans PARTproject -> Editer projet [Edit project] -> onglet Dérivation 2D [2D derivation], indiquez que le dessin 2D doit être représenté ou édité.

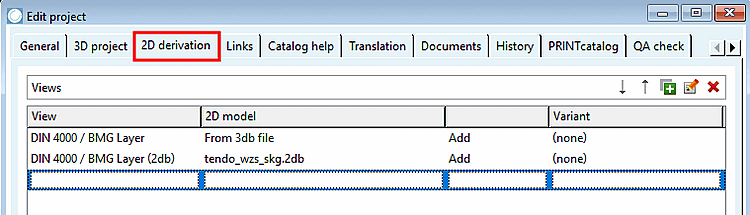

Page d'onglet Dérivation 2D [2D derivation]

Mettre à jour l'index.

Ouvrez PARTdataManager.

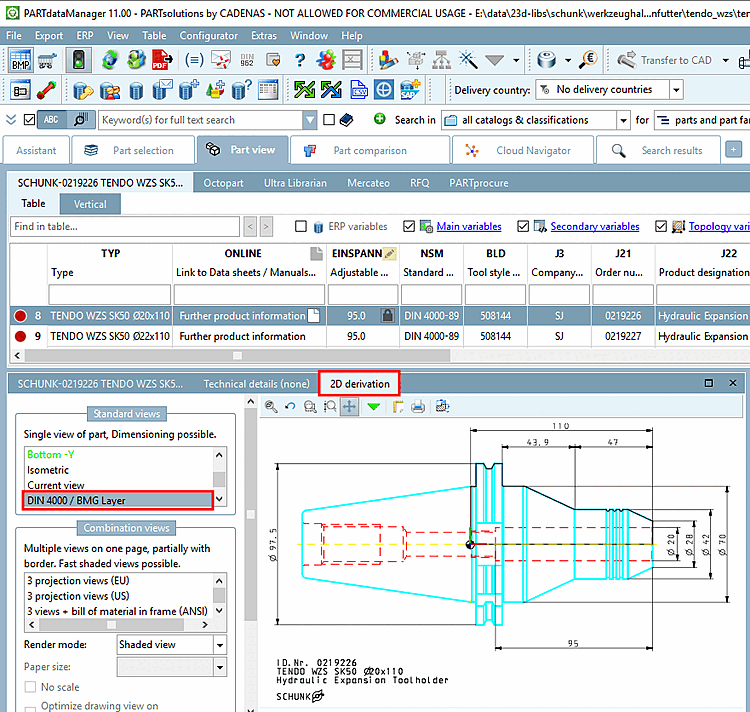

-> Le dessin supplémentaire s'affiche sous Dérivation 2D [2D derivation].

Lors de l'exportation de DXF/DWG 2D, les couches BMG sont également exportées.
