7.6.2.9.1. Balayage sur des esquisses sur deux ou plusieurs plans ou surfaces

7.6.2.9.1.1. Exemple 1 : Créer un balayage entre deux plans parallèles

Le balayage est la transition entre des esquisses (même multiples) sur des plans ou des surfaces.

Pour les balayages, les fonctions Créer un historique de base [Create sweep base] et Créer un historique de coupe [Create sweep cut] sont toutes deux disponibles.

Créer un tracé de base [Create sweep base] / Créer un tracé en coupe [Create sweep cut]

Les types de balayages suivants sont possibles :

carré (rectangle) - carré (rectangle)
carré (rectangle) - cercle :
Attention : le cercle n'est pas un vrai cercle, il est composé de 4 segments.

Comme le rectangle se compose également de 4 formes individuelles (côtés), le balayage est possible. Les deux doivent avoir le même nombre de formes individuelles !

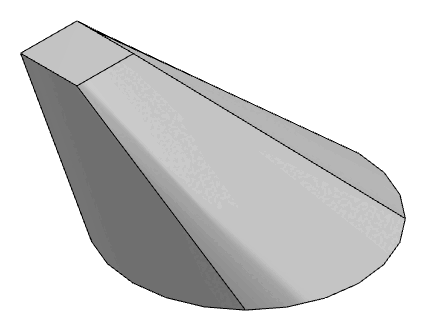

Les 4 côtés du rectangle correspondent aux 4 segments du cercle.

Exemple "Créer un historique de base [Create sweep base]

Par exemple, la fonction de balayage est utilisée dans le composant EN 10253.

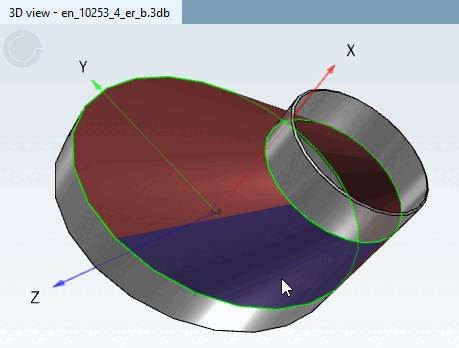

Exemple : EN 10253

Ci-dessous, vous trouverez un exemple (cercle sur cercle) qui illustre l'application.

Créez une surface circulaire dans le sketch de base.

	Remarque
	Ne pas créer le cercle dans son intégralité, mais sous forme de quartiers que vous compléterez par rotation pour former le cercle. Contexte : Pour garantir la compatibilité avec les systèmes de CAO les plus divers, un minimum de 4 entités d'esquisse est nécessaire.

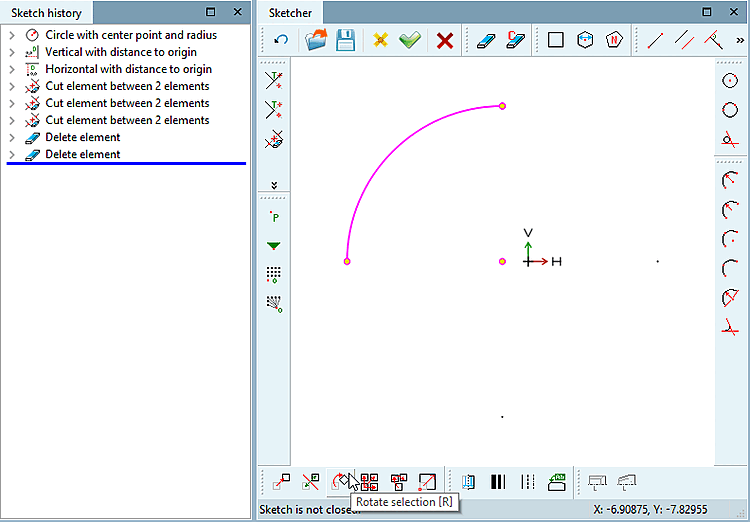

Quart de cercle

Insérez une origine de motif [Pattern origin].

Remarque
L'origine du motif doit se situer soit sur le point de départ, soit sur le point d'arrivée d'un contour (et non pas quelque part au milieu d'une ligne).

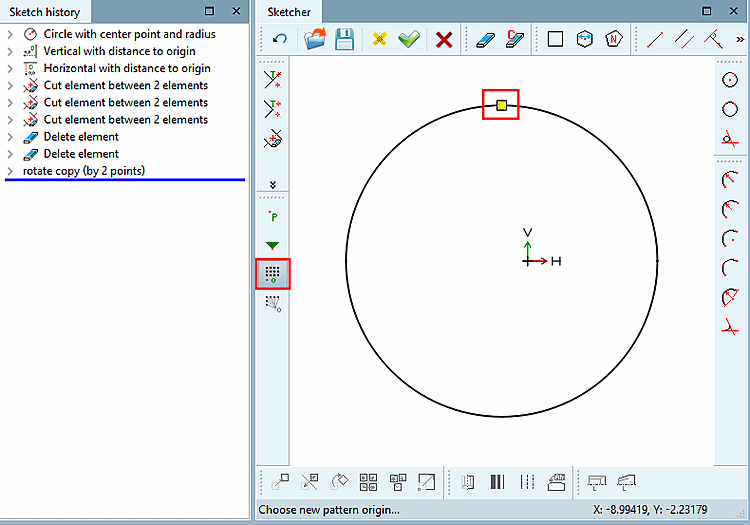

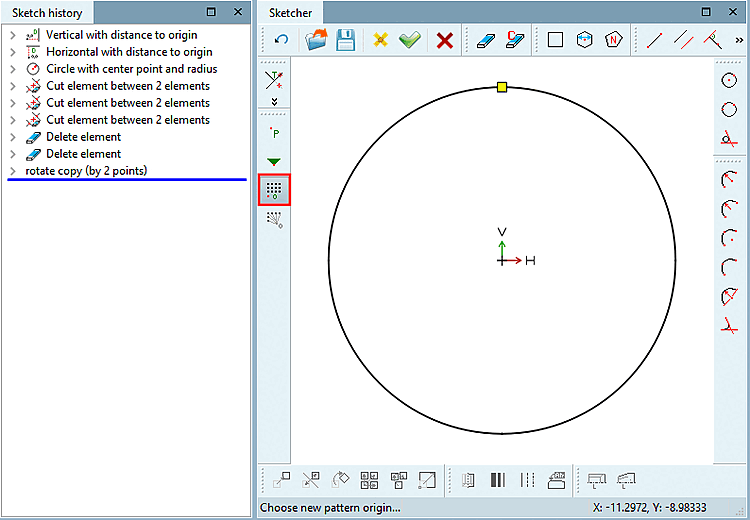

Origine du motif sur segment de cercle
Créez un plan de référence (parallèle) à la distance souhaitée et une nouvelle esquisse sur ce plan.

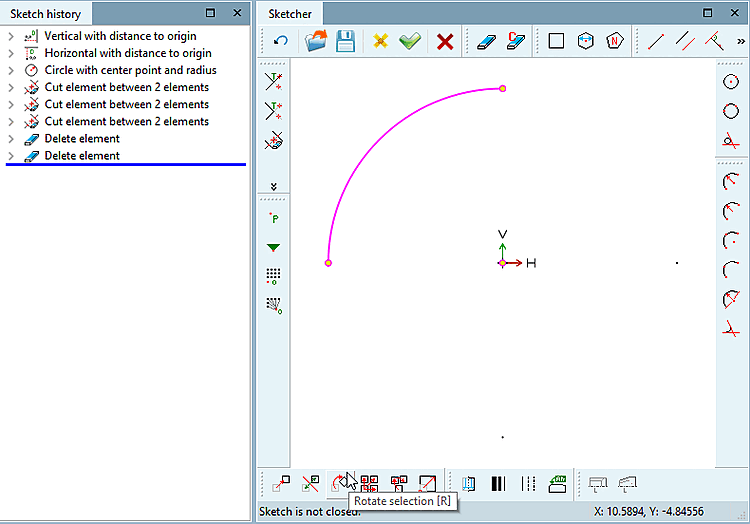

Sur l'esquisse 2, créez à nouveau un cercle en suivant le même modèle. (Ici, dans l'exemple, celui-ci est plus petit et décalé par rapport au premier cercle).

Esquisse 2 sur plan de référence parallèle

Placez à nouveau l'origine du motif.

	Remarque
	L'origine du motif doit se situer soit sur le point de départ, soit sur le point d'arrivée d'un contour (et non pas quelque part au milieu d'une ligne). En outre, le point doit se trouver à la même position au sens de l'orientation.

La deuxième origine du motif se trouve à nouveau en haut.

Autre exemple :

Origine du motif sur rectangle

Si le point se trouve dans le coin supérieur gauche d'un rectangle (et que l'on ne veut pas de torsion), l'origine du motif dans l'esquisse liée doit à nouveau se trouver dans le coin supérieur gauche.

Sous Historique [History], sélectionnez les deux sketches et cliquez sur Créer un historique de base [Create sweep base].

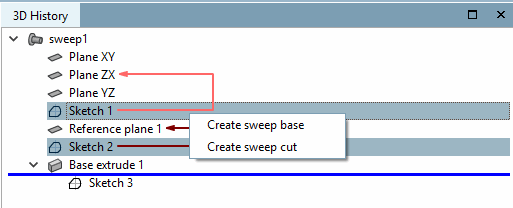

Dans l' historique 3D [3D History], sélectionnez les deux esquisses dans le bon ordre (soit avec la touche Ctrl, soit avec la touche Shift) et cliquez sur Créer un tracé de base [Create sweep base] ou Créer un tracé de coupe [Create sweep cut].

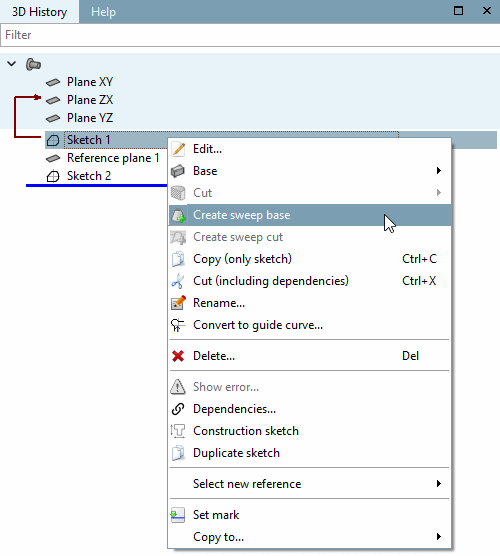

Créer un historique de base [Create sweep base]

-> La boîte de dialogue Historique [History] s'affiche.

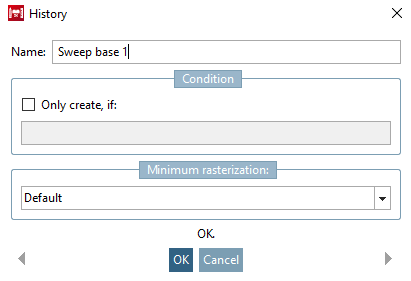

Boîte de dialogue Historique [History]

Confirmez en cliquant sur OK.
-> Le balayage est affiché dans la vue 3D.

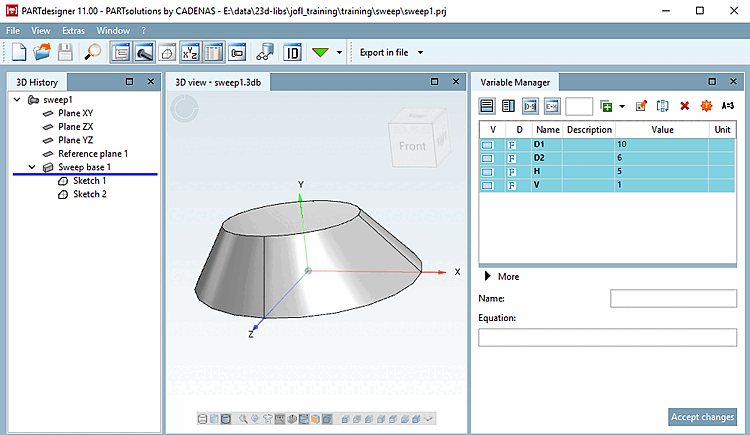

Sweep base (base de balayage)

Exemple "Créer un historique de coupe [Create sweep cut]

Pour l'illustrer, on utilise le balayage présenté ci-dessus.

La condition préalable est que le "sweep cut" ne soit pas la première fonctionnalité. Dans ce cas, un message d'erreur apparaîtrait.

Erreur ! La première fonctionnalité ne permet pas de créer une coupe ! [Error! First feature can not be a cut!]

Il faut donc d'abord créer un corps de base.

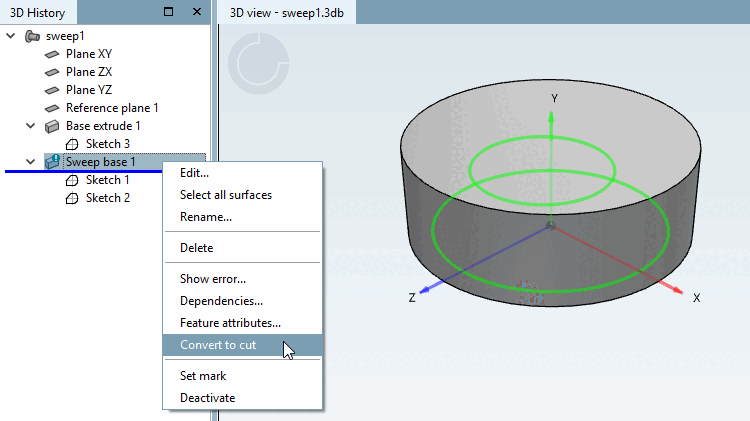

La commande Convertir en coupe [Convert to cut] peut maintenant être appliquée.

Convertir en coupe [Convert to cut]

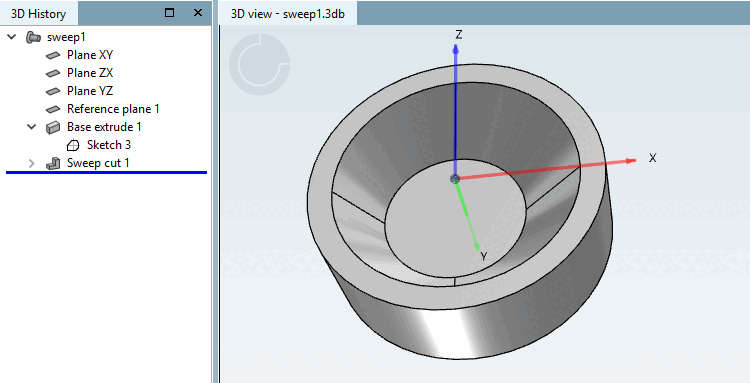

Coupe de balayage
