7.6.2.9.1.1. Esempio 1: creazione di uno sweep tra due piani paralleli

Sweep è la transizione tra schizzi (anche diversi) su piani o superfici.

Per gli sweep, è possibile utilizzare le funzioni Crea curva di base [Create sweep base] e Crea curva di sezione [Create sweep cut].

Creare un corso di base [Create sweep base] / Creare un corso di sezione [Create sweep cut]

Figura 7.105.  Creare un corso di base [Create sweep base] / Creare un corso di sezione [Create sweep cut]

È possibile effettuare i seguenti tipi di sweep:

  • Quadrato (rettangolo) - Quadrato (rettangolo)

    Figura 7.106.

  • Quadrato (rettangolo) - cerchio:

    Attenzione: il cerchio non è un vero cerchio, ma è composto da 4 segmenti.

    Figura 7.107.

    Poiché anche il rettangolo è composto da 4 forme individuali (lati), è possibile effettuare lo sweep. Entrambi devono avere lo stesso numero di forme individuali!

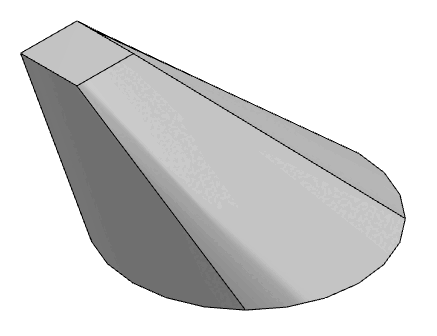

    I 4 lati del rettangolo corrispondono ai 4 segmenti del cerchio.

    Figura 7.108. I 4 lati del rettangolo corrispondono ai 4 segmenti del cerchio.

Esempio "Creare la cronologia di base [Create sweep base]"

Ad esempio, la funzione sweep è utilizzata nel componente EN 10253.

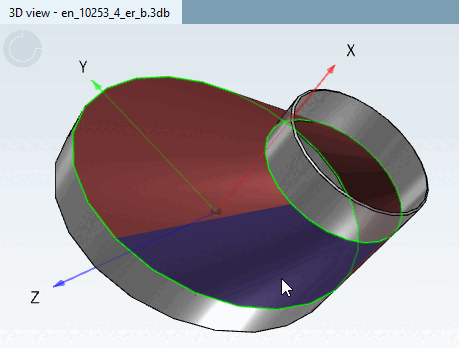

Esempio: EN 10253

Figura 7.109. Esempio: EN 10253

Di seguito è riportato un esempio (cerchio su cerchio) che illustra l'applicazione.

  1. Creare un'area circolare nello schizzo di base.

    [Nota]Nota

    Non creare il cerchio come un tutt'uno, ma come quarti, da completare ruotandoli per formare un cerchio. Premessa: per garantire la compatibilità con i vari sistemi CAD, è necessario un numero minimo di 4 elementi di schizzo.

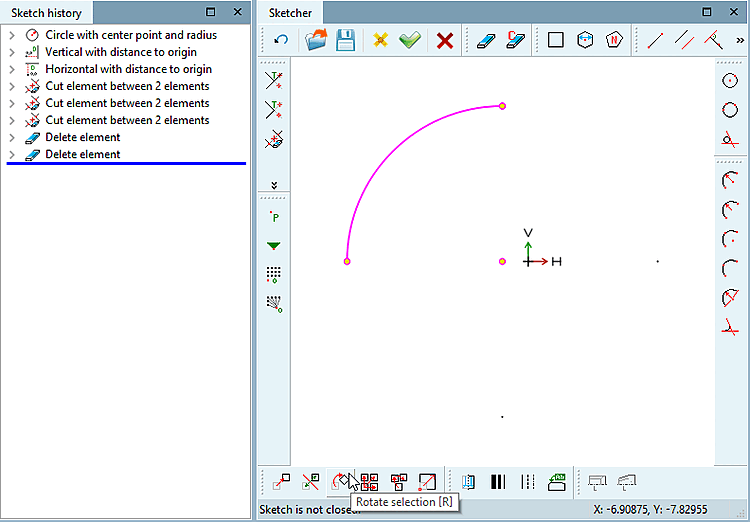

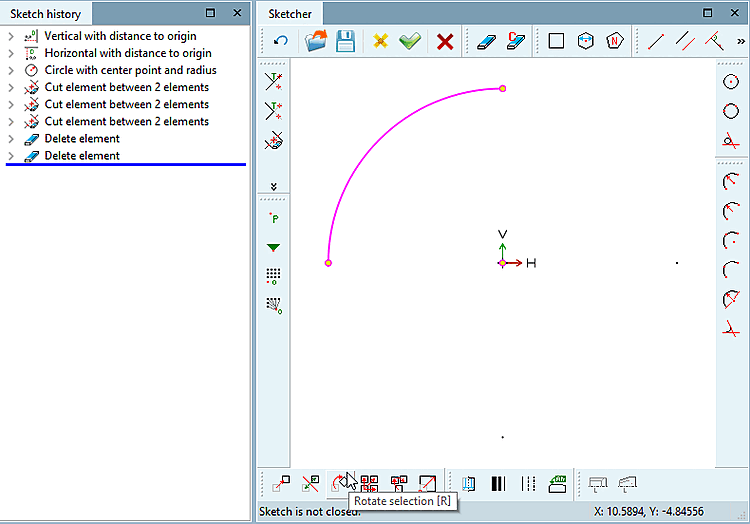

    Quarto di cerchio

    Figura 7.110. Quarto di cerchio

  2. Inserire l' origine [Pattern origin] di un modello [Pattern origin].

    [Nota]Nota

    L'origine del modello deve trovarsi nel punto iniziale o finale di un contorno (e non al centro di una linea).

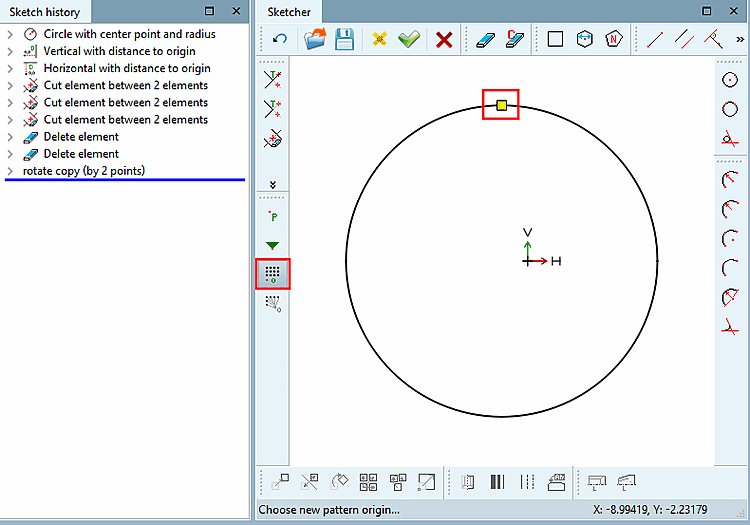

    Origine del modello sul segmento di cerchio

    Figura 7.111. Origine del modello sul segmento di cerchio

  3. Creare un piano di riferimento (parallelo) alla distanza desiderata e un nuovo schizzo su questo.

  4. Creare un altro cerchio sullo schizzo 2 utilizzando lo stesso schema. (In questo esempio, questo cerchio è più piccolo e sfalsato rispetto al primo).

    Schizzo 2 su piano di riferimento parallelo

    Figura 7.112. Schizzo 2 su piano di riferimento parallelo

  5. Impostare nuovamente l'origine del modello.

    [Nota]Nota

    L'origine del modello deve trovarsi nel punto iniziale o finale di un contorno (e non al centro di una linea). Il punto deve anche trovarsi nella stessa posizione in termini di orientamento.

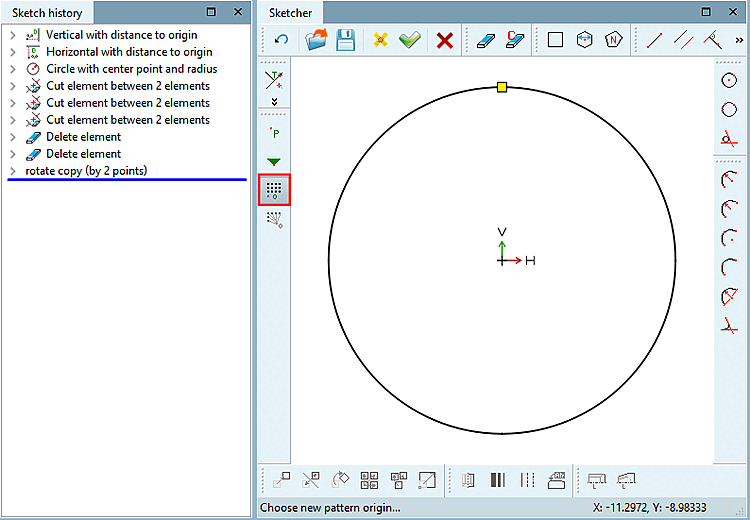

    L'origine del secondo schema è di nuovo in alto.

    Figura 7.113.  L'origine del secondo schema è di nuovo in alto.

    Un altro esempio:

    Origine del modello sul rettangolo

    Figura 7.114. Origine del modello sul rettangolo

    Se il punto si trova nell'angolo superiore sinistro di un rettangolo (e non si vuole la torsione), l'origine del modello nello schizzo collegato deve trovarsi di nuovo nell'angolo superiore sinistro.

  6. Selezionare entrambi gli schizzi in Cronologia [History] e fare clic su Crea cronologia di base [Create sweep base].

    Nella cronologia 3D [3D History], selezionare entrambi gli schizzi nell'ordine corretto (con il tasto Ctrl o Shift) e fare clic su Crea cronologia di base [Create sweep base] o Crea cronologia di sezione [Create sweep cut].

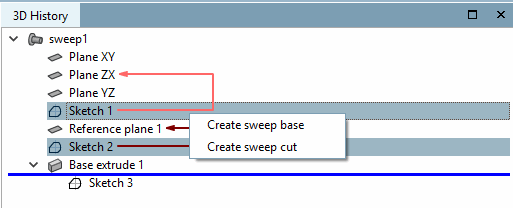

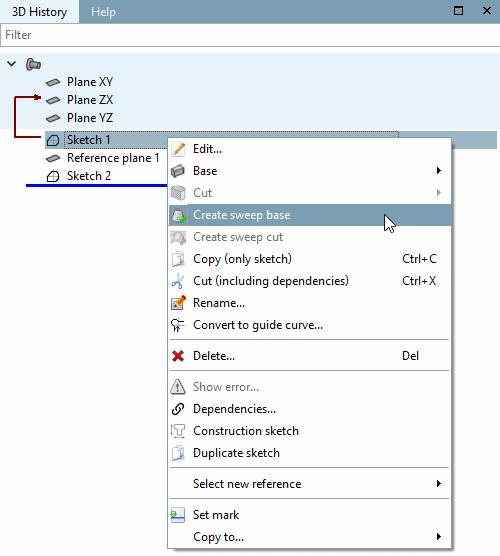

    Creare la cronologia di base [Create sweep base]

    Figura 7.115.  Creare la cronologia di base [Create sweep base]

    -> Viene visualizzata la finestra di dialogo Cronologia [History].

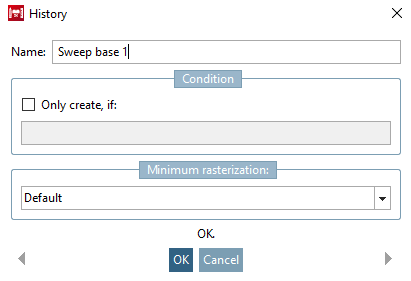

    Finestra di dialogo della cronologia [History]

    Figura 7.116. Finestra di dialogo della cronologia [History]

    Confermare con OK.

    -> Lo sweep viene visualizzato nella vista 3D.

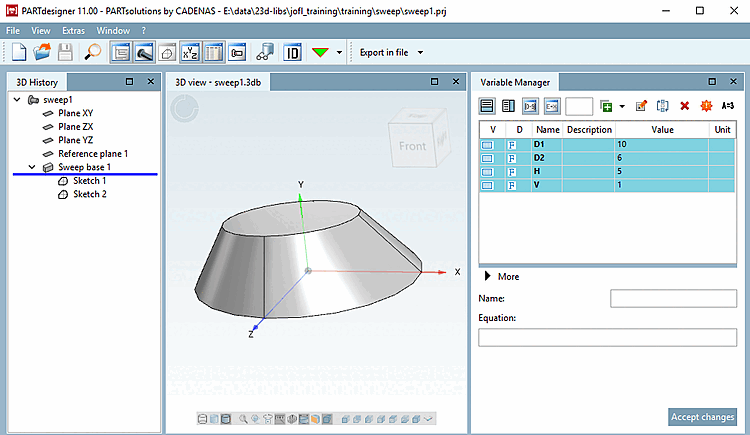

    Base spazzata

    Figura 7.117. Base spazzata

Esempio "Creare la cronologia delle sezioni [Create sweep cut]"

Lo sweep mostrato sopra serve a illustrare questo aspetto.

  1. Il prerequisito è che la "Sweep cut" non sia la prima funzione. In questo caso, viene visualizzato un messaggio di errore.

    Errore! Non è possibile creare un taglio come prima caratteristica! [Error! First feature can not be a cut!]

    Figura 7.118. Errore! Non è possibile creare un taglio come prima caratteristica! [Error! First feature can not be a cut!]

    È quindi necessario creare prima un corpo di base.

  2. È ora possibile utilizzare il comando Converti in sezione [Convert to cut].

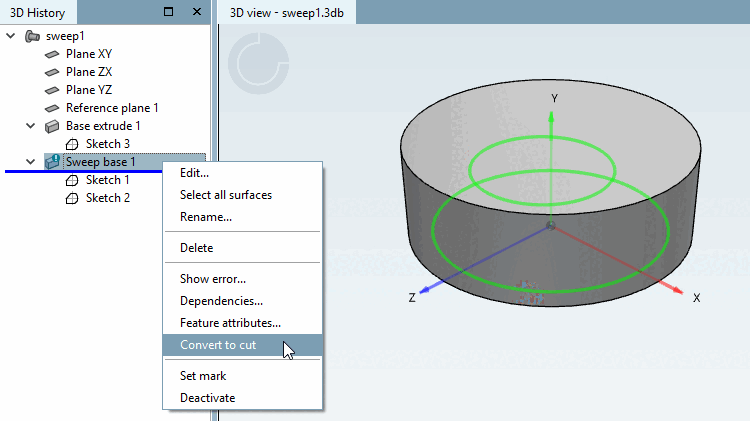

    Convertire in taglio [Convert to cut]

    Figura 7.119.  Convertire in taglio [Convert to cut]

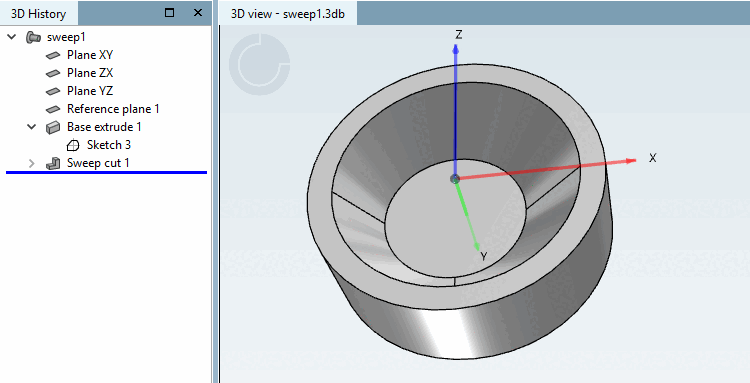

    Taglio a tappeto

    Figura 7.120. Taglio a tappeto
