7.9.6.2.  Axe de rotation

[Remarque]Remarque

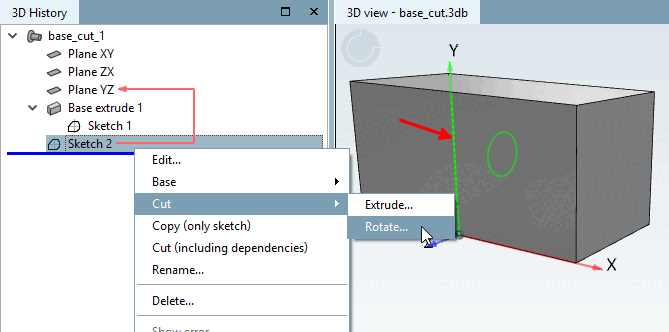

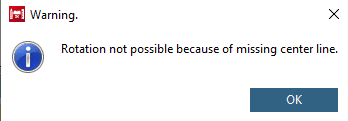

La condition préalable à la rotation de l'esquisse 2D (commande Rotation. [Rotate...].. du menu contextuel) est un axe de rotation [Rotation axis]. Si celui-ci n'a pas encore été défini dans Sketcher, un message apparaît lors de l'appel de la commande Faire pivoter. [Rotate...].. le message d'erreur suivant s'affiche.

L' axe de rotation [Rotation axis] est affiché en pointillés sur l'illustration de l'esquisse dans la vue 3D.

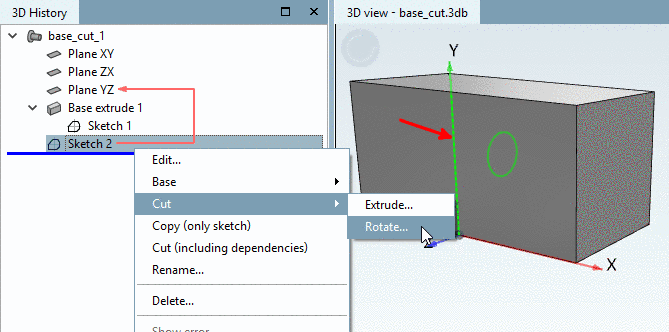

Axe de rotation marqué par des traits

Axe de rotation marqué par des traits

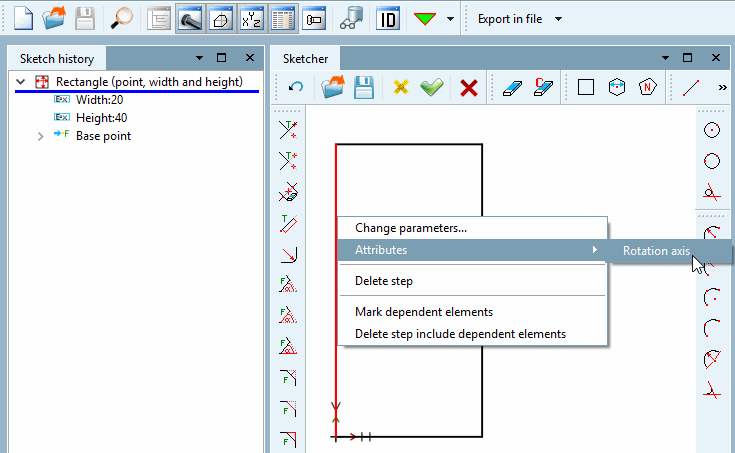

  1. Cliquez avec le bouton secondaire de la souris sur la ligne/l'arête que vous souhaitez définir comme axe de rotation.

    -> Le menu contextuel correspondant s'ouvre.

  2. Sélectionnez la commande Attributs [Attributes] -> Axe de rotation [Rotation axis].

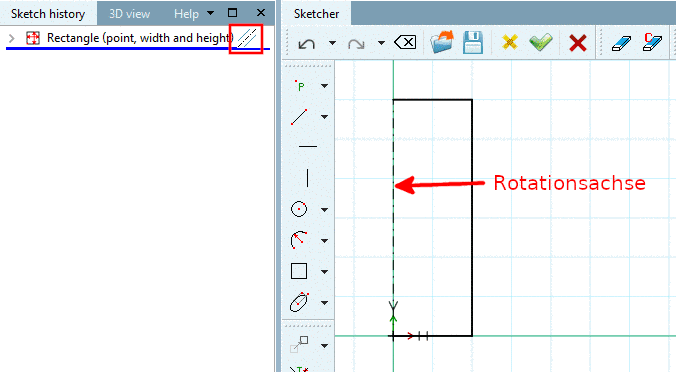

    -> La ligne/l'arête initialement marquée en rouge apparaît alors comme un axe de point-tiret et une icône correspondante s'affiche dans l' historique de l'esquisse [Sketch history] à côté de la fonction contenant l'axe de rotation.

  3. Appliquez cette modification à l’aide de le croquis OK button.

    -> Le sketcher 2D se ferme.

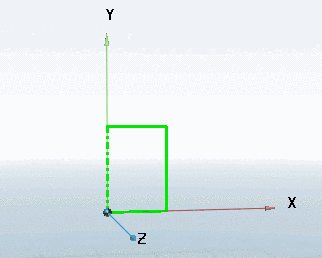

    Dans la vue 3D [3D view], l' axe de rotation [Rotation axis] est désormais également visible.
