5.12.12.2. Classer les symboles (DXF/DWG) comme "Formats d'exportation supplémentaires" (manuellement)

L'exemple suivant utilise la classe CNSCAX|GFX|LAYOUT.

Situation de départ:

  • Les données 2D (DXF/DWG) se trouvent dans un répertoire pool quelconque (ici, dans l'exemple, il s'agit du répertoire "symbol").

  • L'identifiant unique de chaque pièce se trouve dans le fichier PDT.

Déroulement:

  1. Les fichiers DXF/DWG sont inscrits dans PARTproject sous Formats d'exportation supplémentaires [Additional export formats].

  2. L'identifiant unique est extrait du fichier source (par exemple PDT) et saisi dans la classe CNSCAX|GFX|LAYOUT, dans la caractéristique "CNS_DOC_CNSURI".

La procédure manuelle, qui peut tout aussi bien être automatisée, est décrite ci-dessous :

  1. Sélectionnez le projet auquel vous souhaitez attribuer un symbole spécifique comme format d'exportation supplémentaire. (Ici, dans l'exemple, adn2020.prj.)

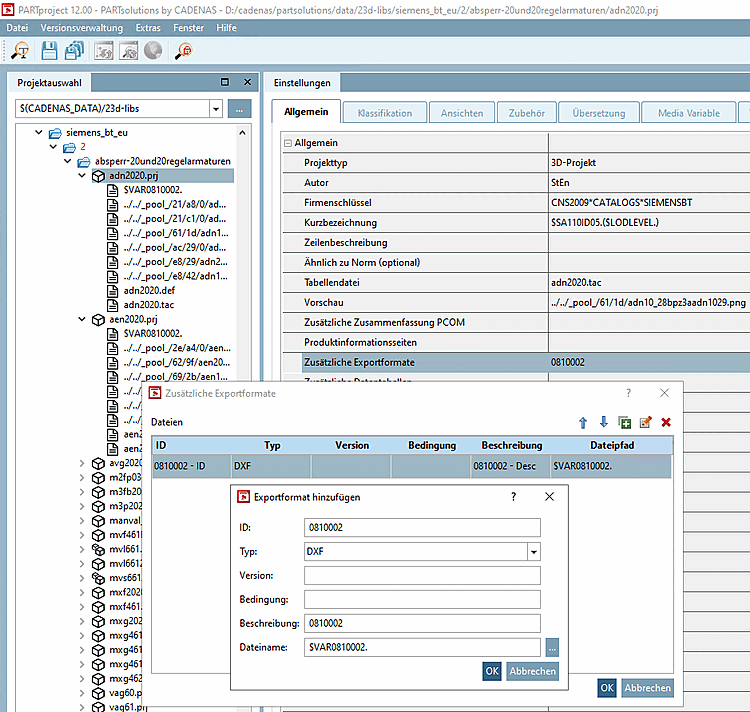

  2. Cliquez dans PARTproject -> Paramètres [Settings] -> Onglet Général [General] -> Option de menu Général [General] -> Formats d'exportation supplémentaires [Additional export formats] sur le bouton Parcourir ....

    -> La boîte de dialogue du même nom s'ouvre.

  3. Sous Chemin du répertoire [File path], saisissez le chemin d'accès au fichier DXF souhaité. (Ici, $VAR0810002.)

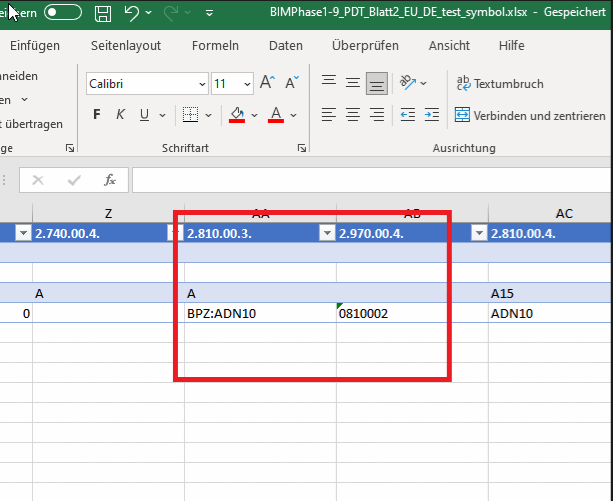

  4. Saisissez sous ID l'identifiant unique tel qu'il se trouve dans le fichier source (par ex. PDT). (Ici "0810002".)

  5. Inscrivez également une description [Description].

  6. Confirmez en cliquant sur OK.

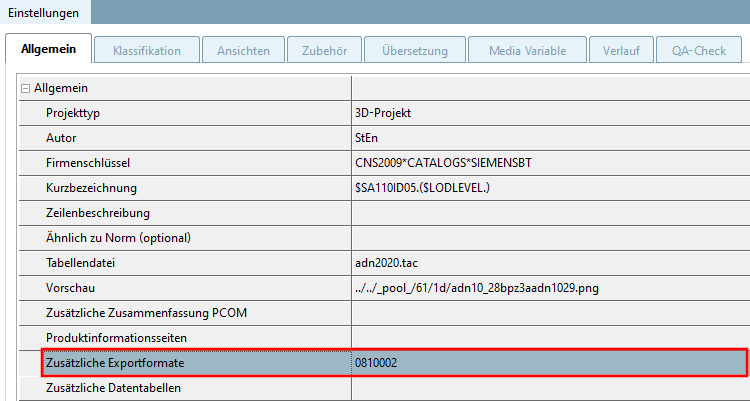

    -> Le fichier DXF/DWG est maintenant inscrit sous Formats d'exportation supplémentaires [Additional export formats].

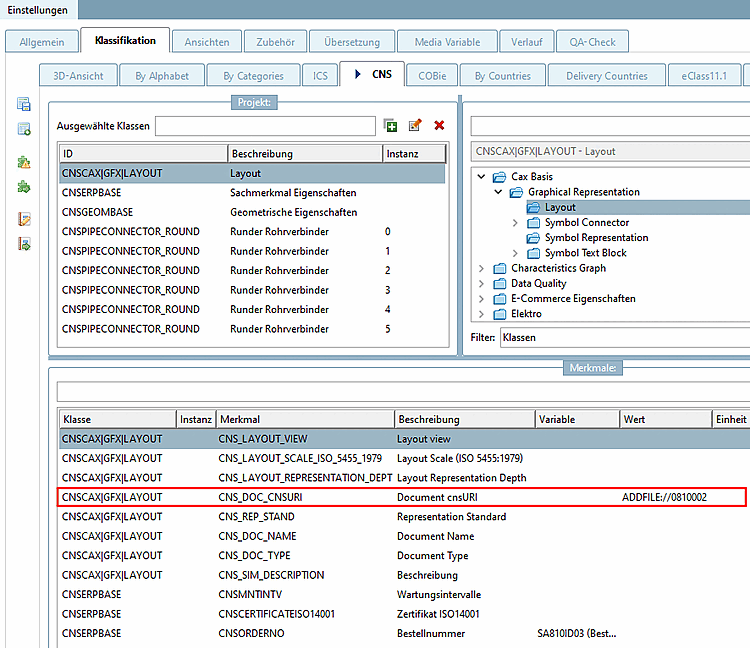

  7. Définissez la classe CNSCAX|GFX|LAYOUT (mise en page).

    Saisissez l' ID du fichier supplémentaire dans la caractéristique CNS_DOC_CNSURI à l'aide de la syntaxe suivante.

    ADDFILE://ID

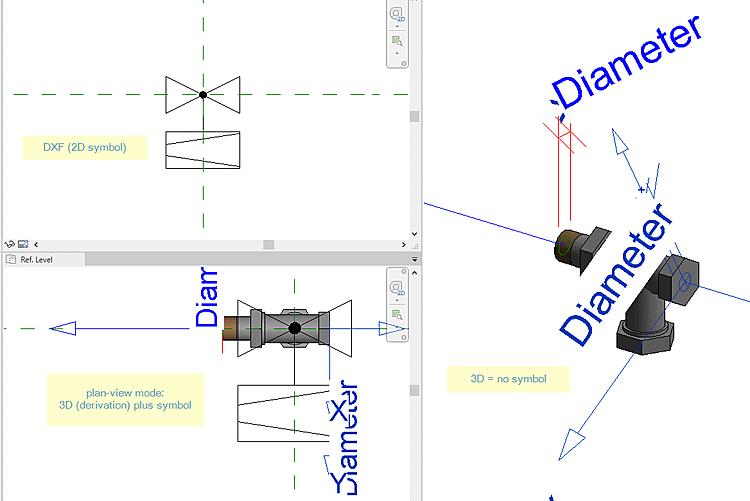

  8. Une fois que toutes les entrées ont été effectuées, la pièce peut être exportée vers la CAO.
