5.12.12.2. Symbole klassifizieren (DXF/DWG) als "Zusätzliche Exportformate" (manuell)

Im folgenden Beispiel wird die Klasse CNSCAX|GFX|LAYOUT verwendet.

Ausgangssituation:

  • Die 2D-Daten (DXF/DWG) liegen in einem beliebigen Pool-Verzeichnis (hier im Beispiel ist es das Verzeichnis "symbol").

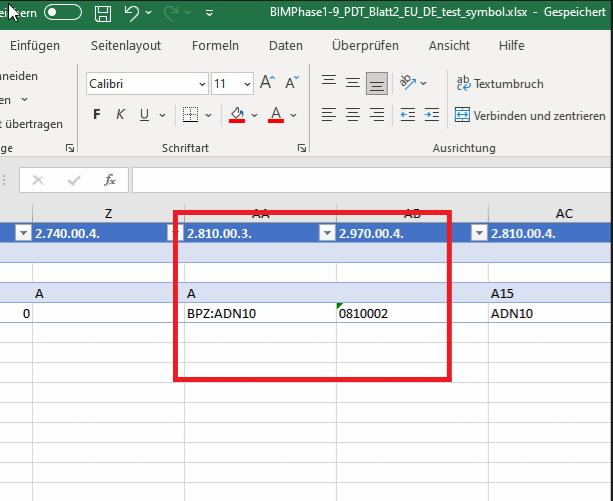

  • Der eindeutige Identifier eines jeden Teils steht in der PDT-Datei.

Ablauf:

  1. Die DXF/DWG-Dateien werden in PARTproject unter Zusätzliche Exportformate [Additional export formats] eingetragen.

  2. Der eindeutige Identifier wird der Quell-Datei (z.B. PDT) entnommen und in der Klasse CNSCAX|GFX|LAYOUT, im Merkmal "CNS_DOC_CNSURI" eingetragen.

Im Folgenden ist der manuelle Ablauf beschrieben, der genau so gut automatisiert ablaufen kann:

  1. Selektieren Sie das Projekt, dem Sie ein bestimmtes Symbol als zusätzliches Exportformat zuweisen möchten. (Hier im Beispiel adn2020.prj.)

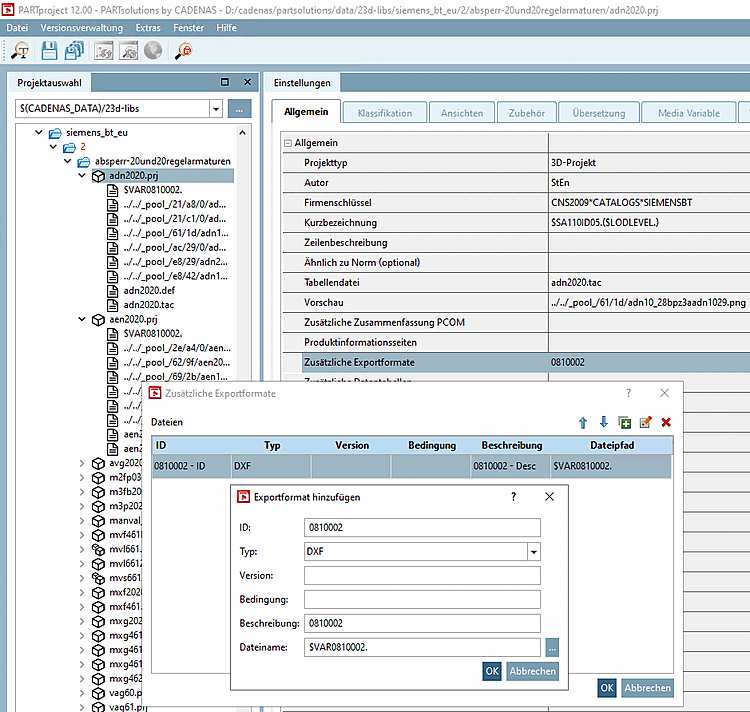

  2. Klicken Sie in PARTproject -> Einstellungen [Settings] -> Registerseite Allgemein [General] -> Menüpunkt Allgemein [General] -> Zusätzliche Exportformate [Additional export formats] auf den Durchsuchen-Button ....

    -> Der gleichnamige Dialog wird geöffnet.

  3. Tragen Sie unter Verzeichnispfad [File path] den Pfad zur gewünschten DXF-Datei ein. (Hier $VAR0810002.)

  4. Tragen Sie unter ID den eindeutigen Identifier ein, wie er in der Quell-Datei (e.g. PDT) zu finden ist. (Hier "0810002".)

  5. Tragen Sie außerdem eine Beschreibung [Description] ein.

  6. Bestätigen Sie mit OK.

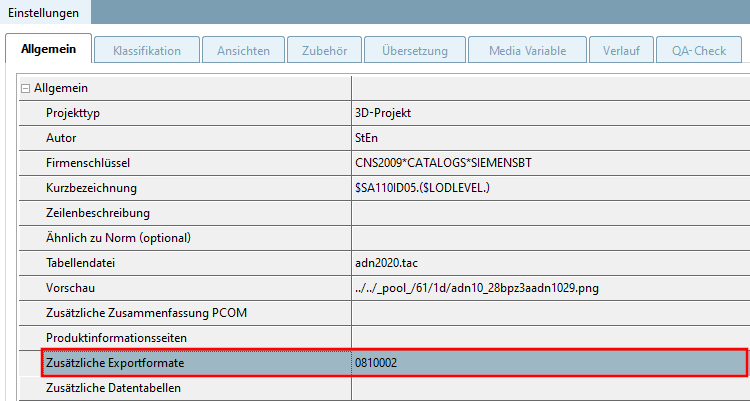

    -> Die DXF/DWG-Datei ist nun unter Zusätzliche Exportformate [Additional export formats] eingetragen.

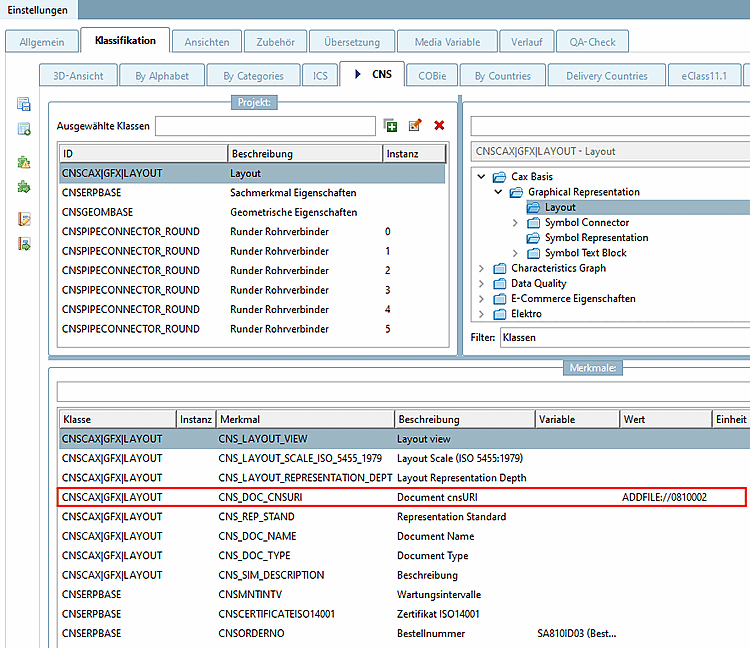

  7. Setzen Sie die Klasse CNSCAX|GFX|LAYOUT (Layout).

    Tragen Sie im Merkmal CNS_DOC_CNSURI mit folgender Syntax die ID der zusätzlichen Datei ein.

    ADDFILE://ID

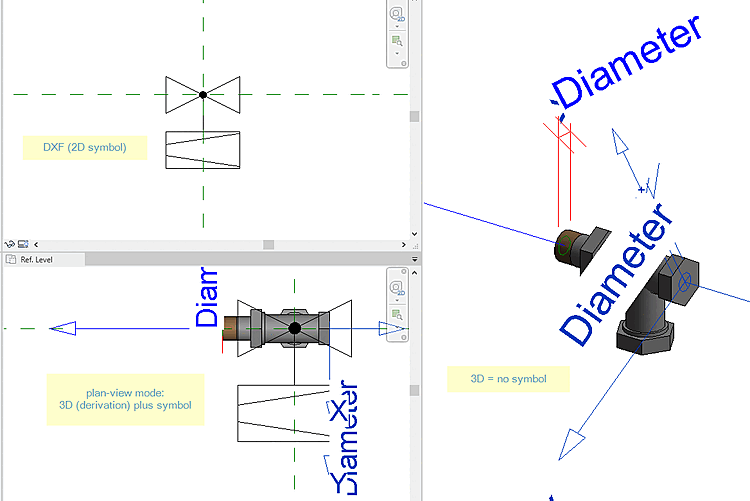

  8. Sind alle Eintragungen getätigt, kann das Teil ins CAD exportiert werden.
