5.12.13.3. Symbole klassifizieren (DXF/DWG) als "Zusätzliche Exportformate" (automatisiert)

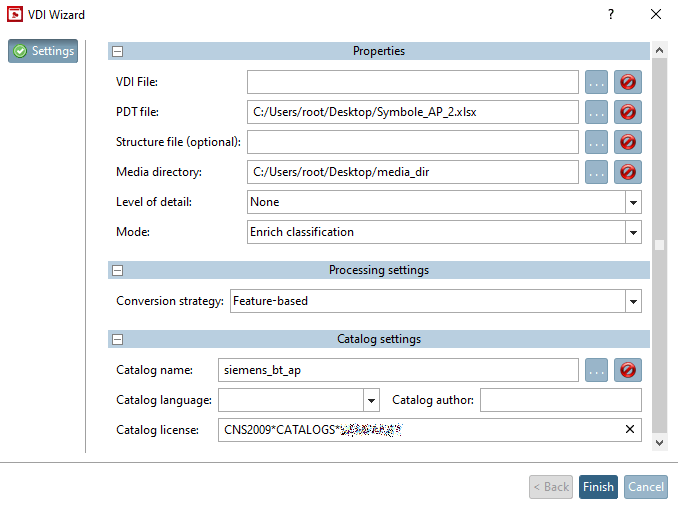

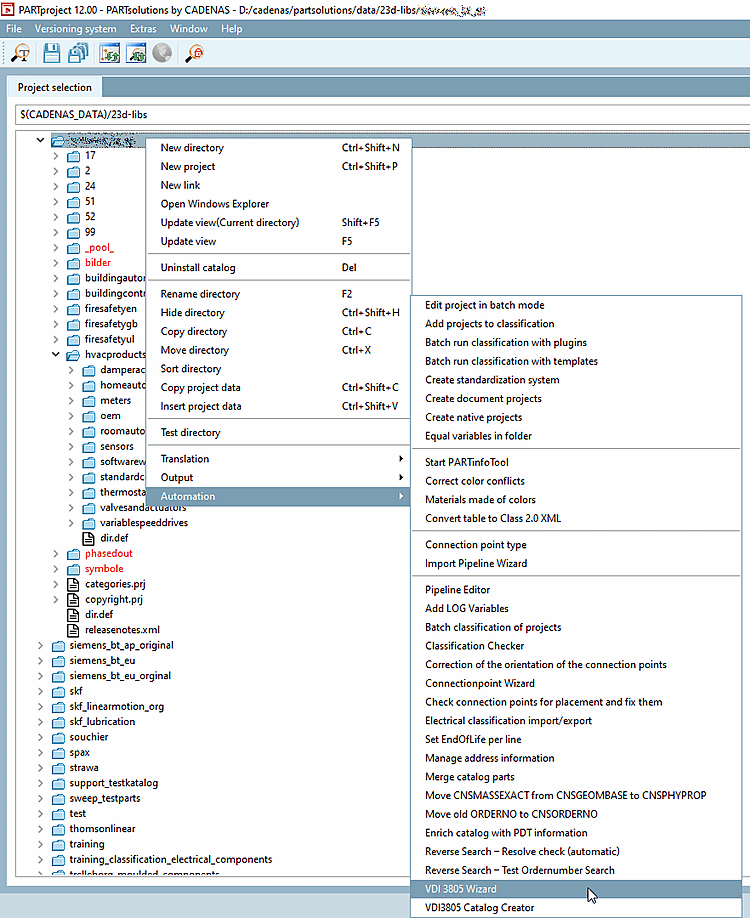

  1. Starten Sie im Katalog-Kontextmenü unter Automatisierung den VDI 3805 Wizard.

    -> Das Dialogfenster VDI-Assistent wird geöffnet.

  2. Nehmen Sie folgende Einstellungen vor:

    • PDT Datei: Stellen Sie mittels Durchsuchen-Button ... den Pfad ein.

    • Medienverzeichnis: Die Dateien(dxf/dwg) werden aus dem angegebenen Verzeichnis in den Pool-Ordner kopiert und dementsprechend die dazugehörigen Links generiert.

      Der Pool-Ordner ist in der Pipeline einstellbar (unter $CADENAS_USER\vdi\).

      Löschen oder umbenennen Sie am besten alle Pipelines (*.pwp) im Ordner $CADENAS_USER\vdi\ bevor Sie den Import starten. Die Pipelines werden dann korrekt neu generiert.

    • Wählen Sie bei Anreicherungen unter Modus unbedingt Klassifikation anreichern! (Die Option Standard sollte nur beim ersten initialen Lauf verwendet werden.)

  3. Klicken Sie Abschließen.

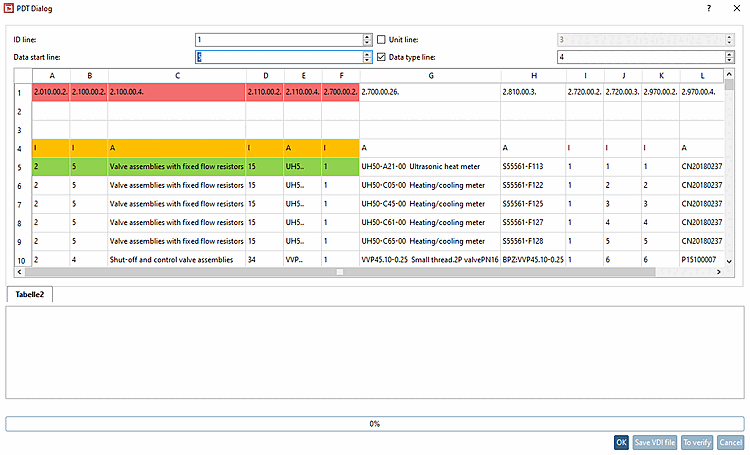

    -> Das Dialogfenster PDT-Dialog wird geöffnet.

  4. Setzen Sie für ID Zeile, Daten Start Zeile, Einheit Zeile und Datentyp Zeile die korrekte Zeilennummer.

    Klicken Sie Verifizieren und wenn keine Probleme festgestellt werden abschließend Ok.

    -> Die PDT-Datei wird eingelesen.

Folgende Einträge wurden automatisch gesetzt:

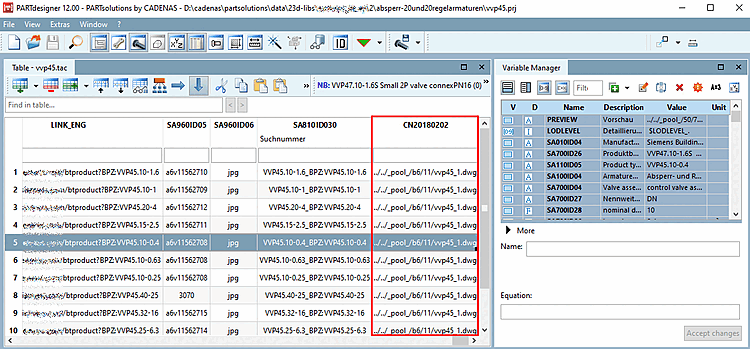

  • Der Poolpfad zur dwg-Datei wird in die letzte Tabellenspalte geschrieben.

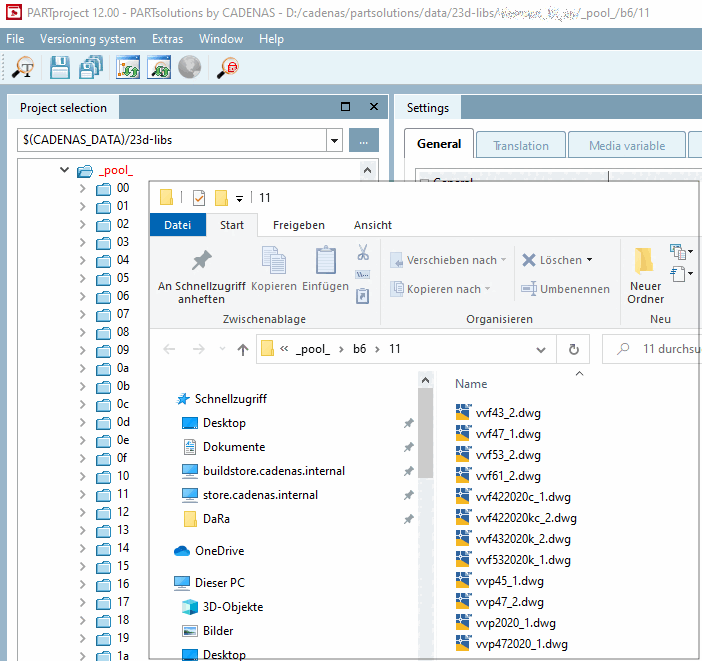

    Die physikalischen Dateien liegen im angegebenen Pool-Pfad. Öffnen Sie gegebenenfalls zur Überprüfung das gewünschte Verzeichnis im Explorer. (Standardmäßig erfolgt keine Anzeige im Index.)

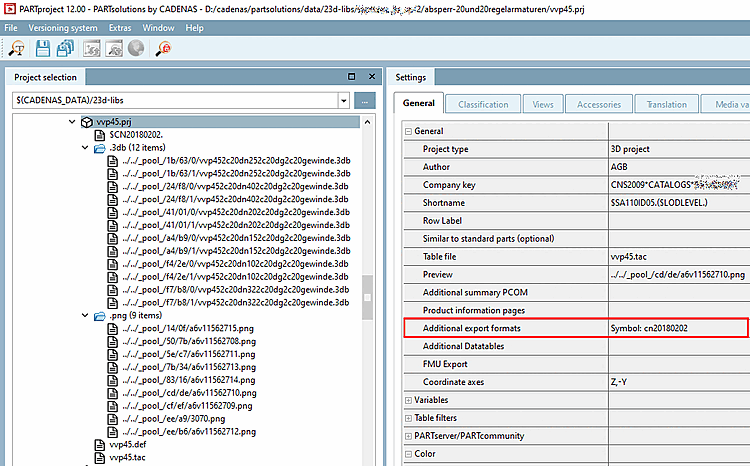

  • Zusätzliche Exportformate

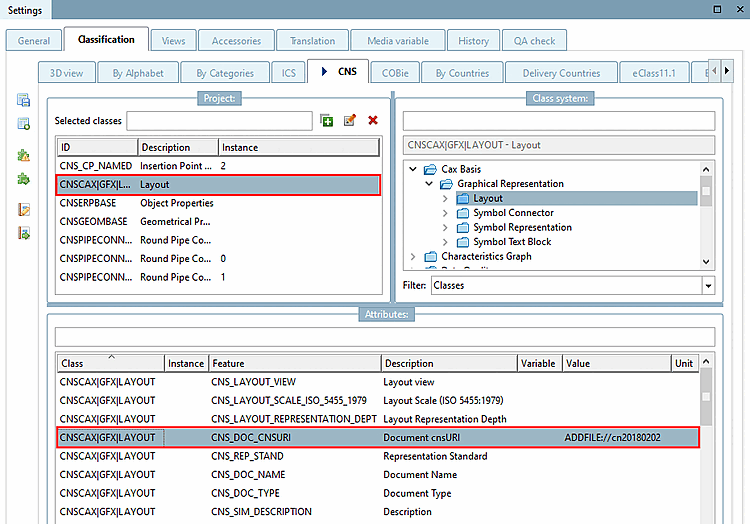

  • CNS-Klassifikation

    Klasse "CNSCAX|GFX|LAYOUT" > Merkmal "CNS_DOC_CNSURI"

    Klasse "CNSCAX|GFX|LAYOUT" > Merkmal "CNS_DOC_CNSURI"

Testexport: Wenn die zusätzlichen Exportformate in Revit angezeigt werden, ist alles korrekt eingerichtet.

Exportieren Sie ein im PDT aufgeführtes Bauteil.

PARTdataManager

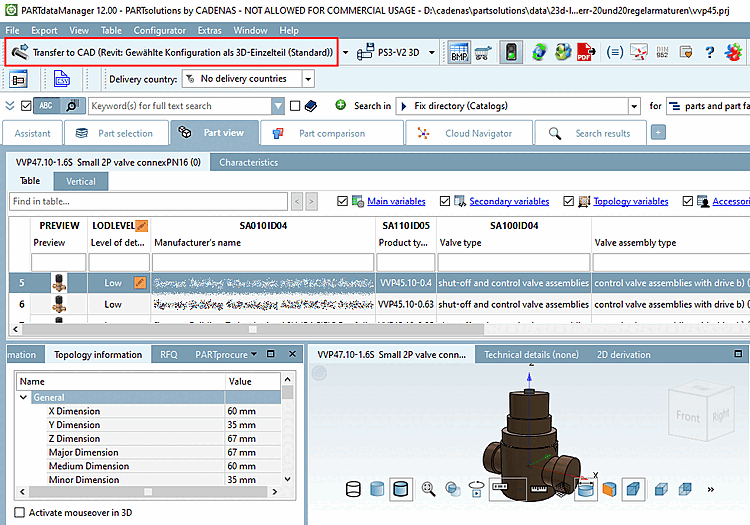

Export z.B. mit "An CAD übertragen (Revit: Gewählte Konfiguration als 3D-Einzelteil (Standard))"

Export z.B. mit "An CAD übertragen (Revit: Gewählte Konfiguration als 3D-Einzelteil (Standard))"

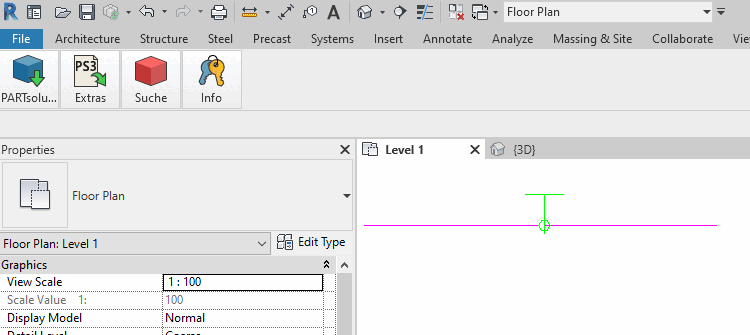

Revit Symbolansicht

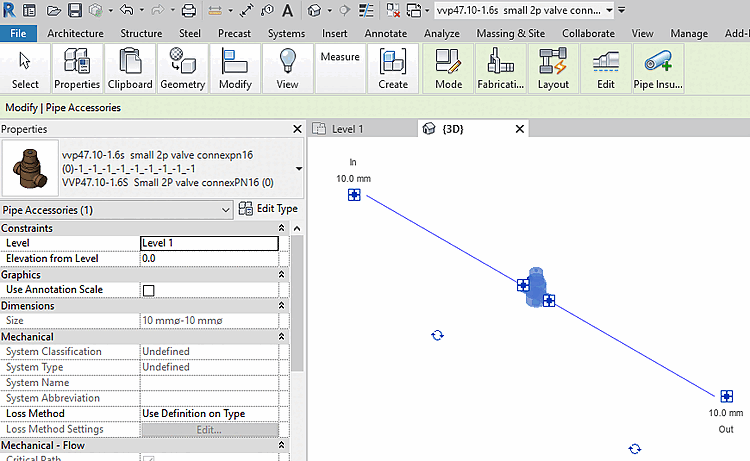

Revit 3D Ansicht
