3.1.6.4.2.1. Exemple

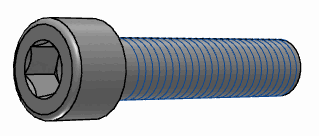

On cherche la vis cylindrique suivante :

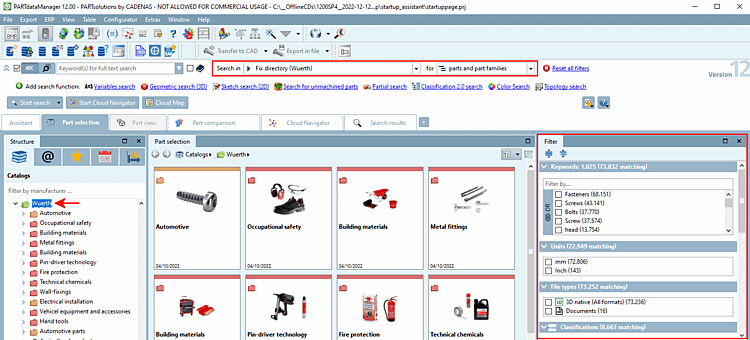

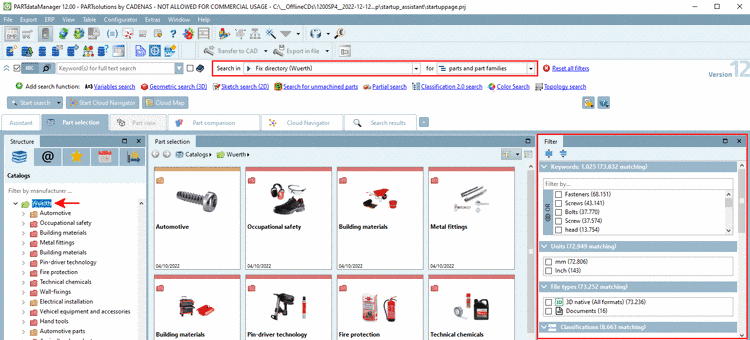

  1. Sélectionnez par exemple le catalogue "Würth" dans l'arbre d'index.

    Sous Rechercher dans, sélectionnez Catalogue actuel [Current catalog].

    Sous Rechercher, sélectionnez Familles de pièces et pièces individuelles [parts and part families].

    -> Sous Rechercher dans, le catalogue actuel (Würth) est affiché.

    -> Dans la zone de dialogue Filtre, les facettes sont affichées.

  2. Définissez les filtres suivants :

    • Mots-clés [Keywords] -> Vis à tête cylindrique

    • Classifications -> Vis pour machines, vis en appui à plat, entraînement interne

      [Astuce]Astuce

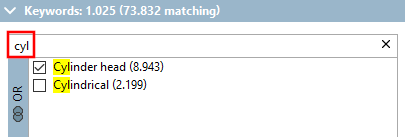

      • Pour les mots-clés [Keywords], par exemple, un champ de saisie de filtre est disponible. Vous pouvez ainsi déterminer rapidement les options recherchées.

      • L'ordre dans lequel les filtres sont définis n'a en principe aucune importance.

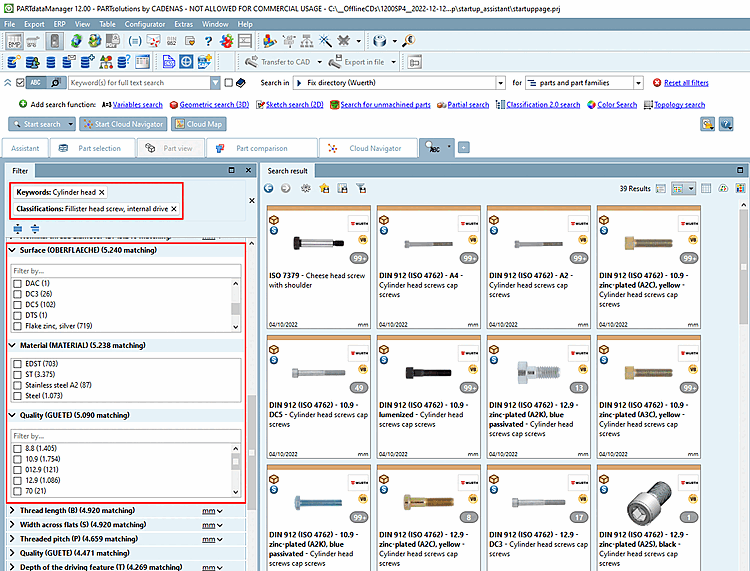

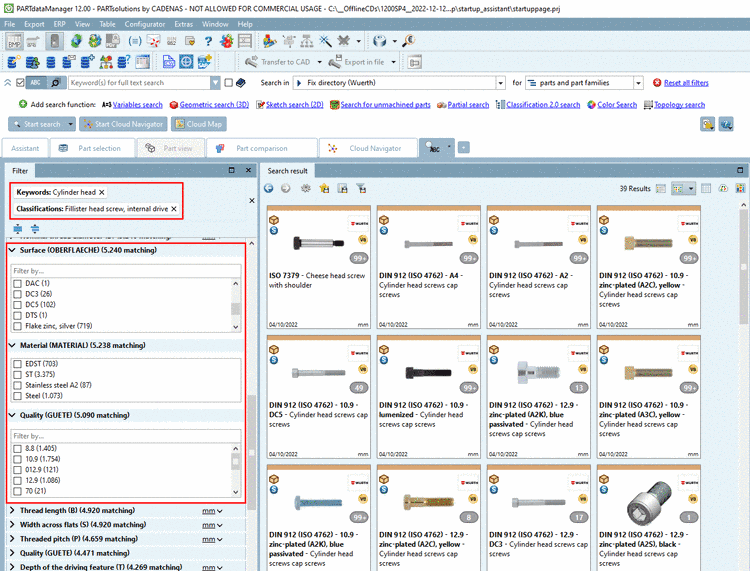

      -> Après avoir défini le premier filtre, la zone de dialogue à gauche s'affiche.

      -> Après chaque définition d'un filtre, l'affichage est immédiatement adapté.

      -> Dans notre exemple, seules les vis à tête cylindrique sont maintenant affichées.

      -> En outre, les variables communes sont désormais affichées.

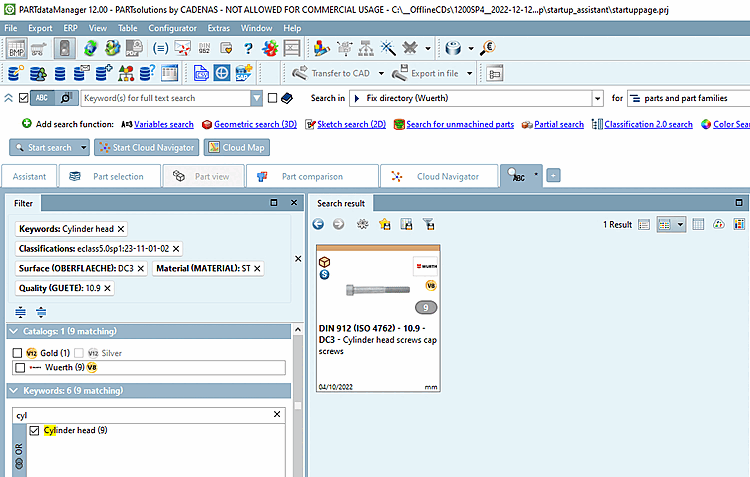

  3. Définissez par exemple les filtres de variables suivants :

    • Surface -> DC3

    • Matériau -> ST

    • Qualité -> 10.9

    -> Maintenant, un produit est déjà clairement spécifié.

    -> Plus on spécifie, plus le nombre de filtres de variables (pour les vis, par exemple, le diamètre nominal du filetage et la longueur, etc.

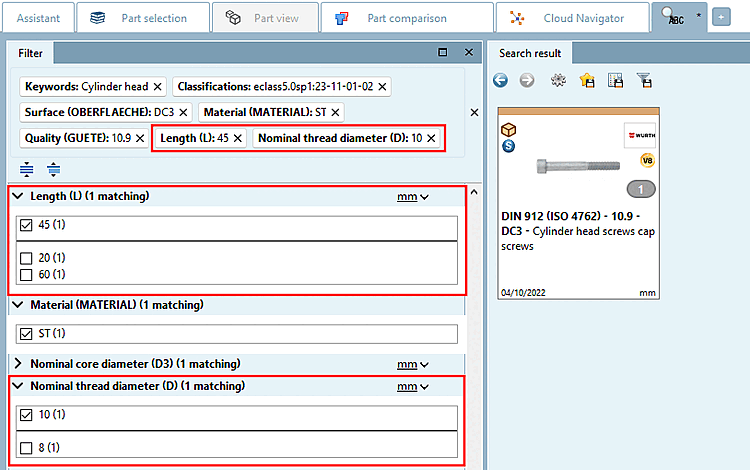

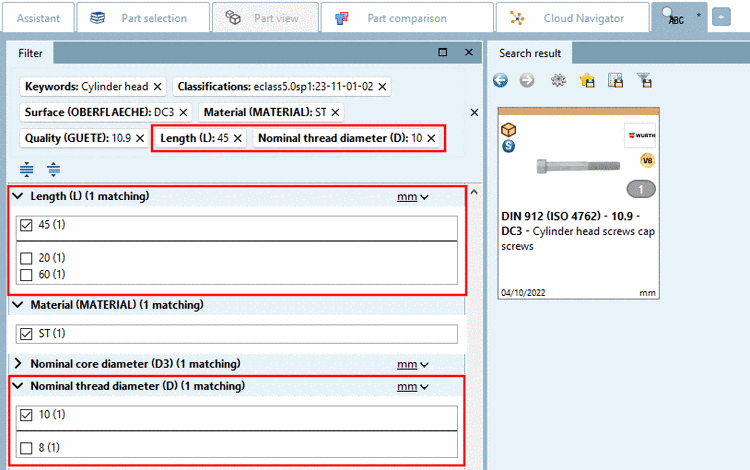

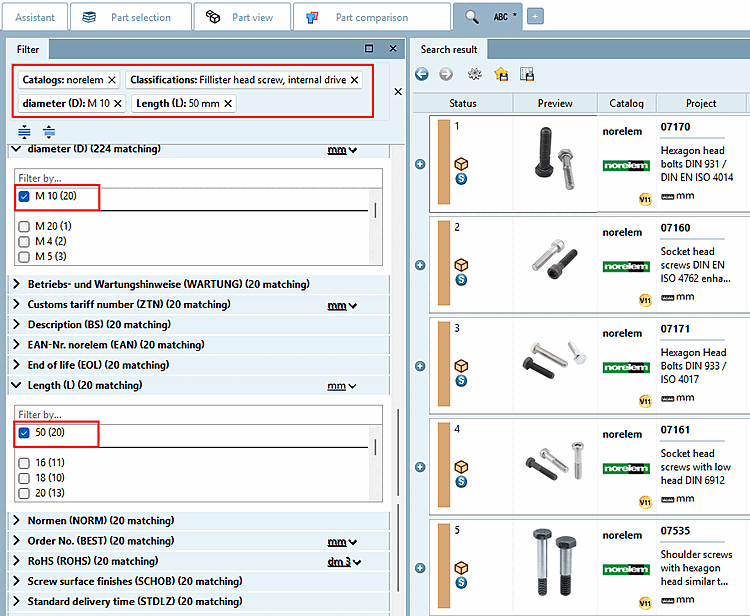

  4. Spécifiez maintenant par exemple le diamètre nominal du filetage et la longueur.

    • Diamètre nominal du filetage [Nominal thread diameter] -> 10

    • longueur [Length] -> 45

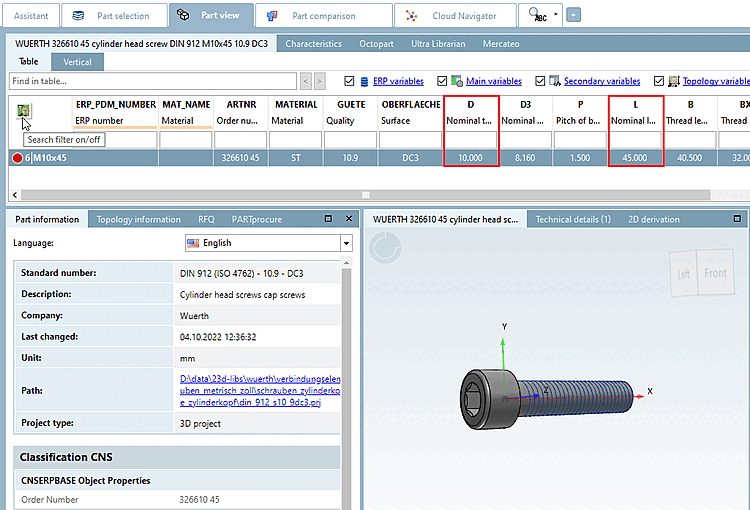

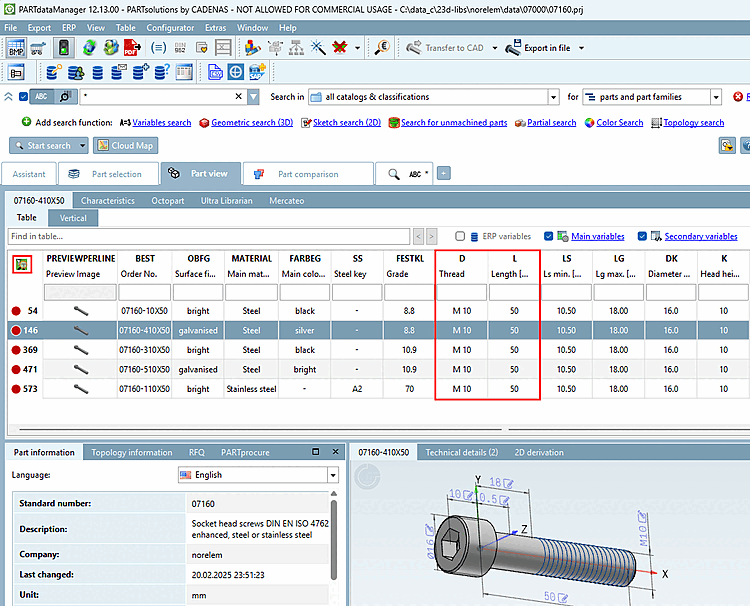

  5. Ouvrez la pièce.

    -> La valeur exacte recherchée s'affiche.

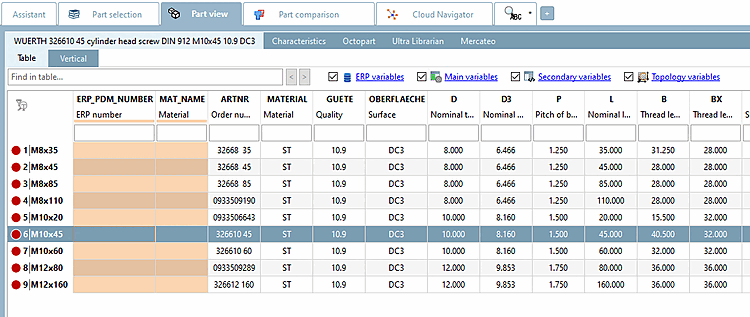

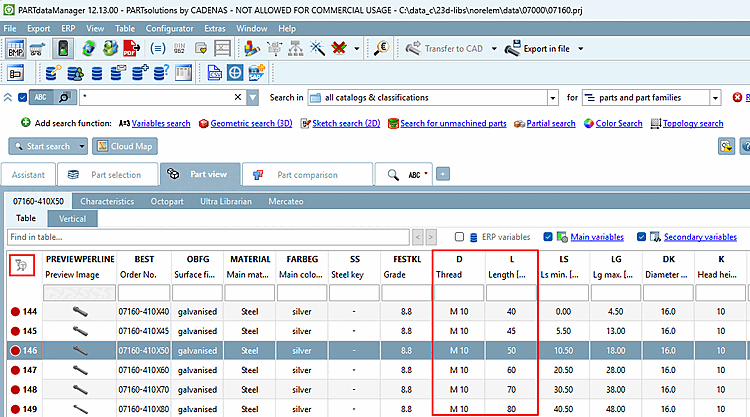

  6. Si vous souhaitez afficher toutes les lignes du tableau, Cliquez sur l’icône filtre de résultats de recherche On/Off [Search filter on/off].

    -> Toutes les lignes du tableau sont affichées et l’icône est grisée .
