ID

ID n'est nécessaire que lorsqu'une cote sert de dimension de base [Base dimension] pour une cote suivante.

Description

Le texte de description est affiché en haut de la liste. Dans un premier temps, une description est automatiquement attribuée lors de la création d'une nouvelle cote, mais vous pouvez l'adapter selon vos souhaits.

Type

Lorsque vous créez une nouvelle cote, HORIZONTAL apparaît automatiquement. Adaptez la sélection dans la zone de liste à la NOTA PARTIELLE [PART-ANNOTATION]. Vous pouvez modifier le type à tout moment.

Remarque Les champs de sélection sont uniquement après avoir cliqué sur Modifications Enregistrer [Save changes] mis à jour.

Vues

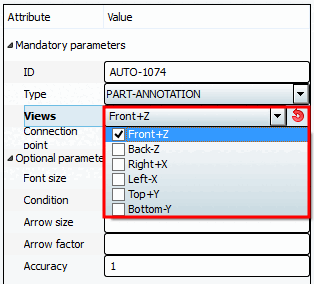

Cochez la case des vues 2D sur lesquelles la cote doit être affichée.

Point d'ajout [Connection point]

Le numéro de position correspondant est placé à proximité du point d'attache souhaité.
