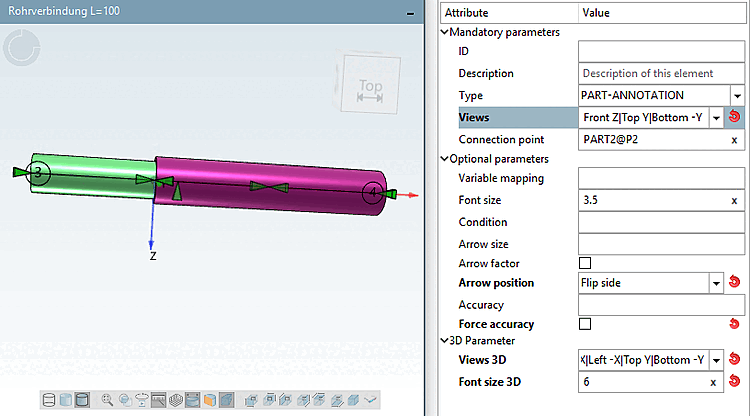

Type: NOTATION PARTIELLE [PART-ANNOTATION]

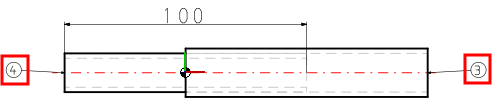

Les notations de pièces n'ont pas de texte. Des numéros de position sont affichés pour les différentes parties d'un assemblage.

Les numéros de poste ne sont attribués qu'aux pièces qui sont pertinentes pour la nomenclature. Il s'agit précisément des pièces qui ont reçu le marquage Transfert dans la nomenclature [Transfer to Bill of Material] dans la configuration de l'assemblage. Dans la vue des pièces du [Part view] PARTdataManager, ces pièces sont représentéesen noir dans la boîte de dialogue Structure [Assembly], les pièces qui ne sont pas pertinentes pour la nomenclature sont représentées en gris.

Les numéros de position sont générés dynamiquement. Les BN identiques reçoivent les mêmes numéros de position.

Les numéros de position peuvent être affichés non seulement dans une vue 2D, mais aussi dans une table de nomenclature. Voir à ce sujet le Section 7.11.9, « [ELEMENT_table] Tableau  ».

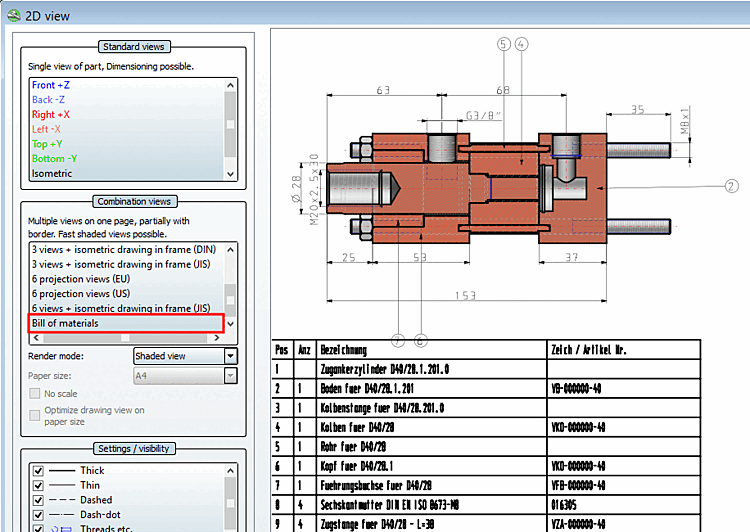

Vue combinée [Combination view] avec numéro de position en vue 2D et tableau de nomenclature
