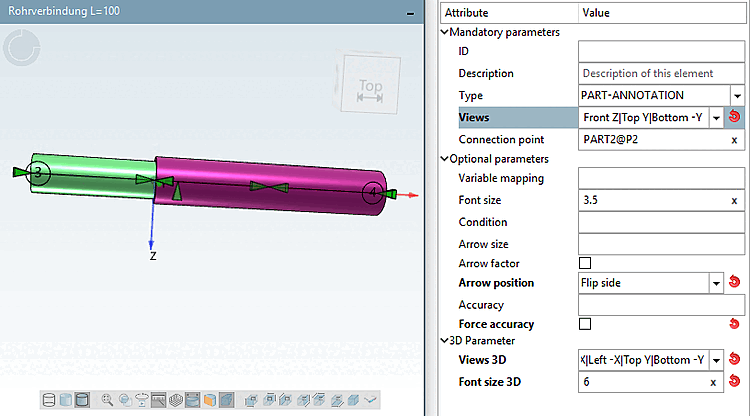

Typ [Type]: TEIL-NOTATION [PART-ANNOTATION]

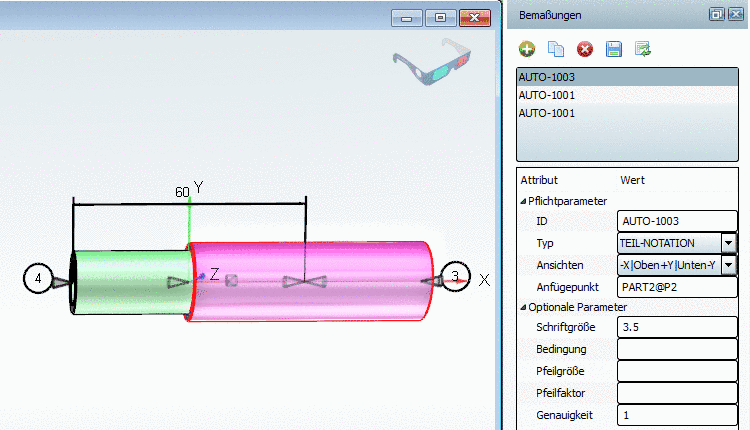

Teil-Notationen haben keinen Text. Es werden für die einzelnen Teile eines Assemblies sogenannte Positionsnummern angezeigt.

Positionsnummern erhalten nur Teile, die für die Stückliste relevant sind. Dies sind genau die Teile, die in der Assembly-Konfiguration die Auszeichnung Übernahme in Stückliste [Transfer to Bill of Material] erhalten haben. In der PARTdataManager Teileansicht [Part view] werden diese Teile im Dialogfenster Aufbau [Assembly] schwarz dargestellt, Teile, die für die Stückliste nicht relevant sind, in grau.

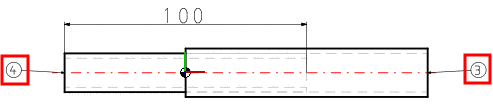

Positionsnummern werden dynamisch generiert. Gleiche NBs erhalten gleiche Positionsnummern.

Die Positionsnummern können nicht nur in einer 2D-Ansicht angezeigt werden, sondern auch in einer Stücklistentabelle. Siehe hierzu unter Abschnitt 7.11.9, „[ELEMENT_table] Tabelle “.

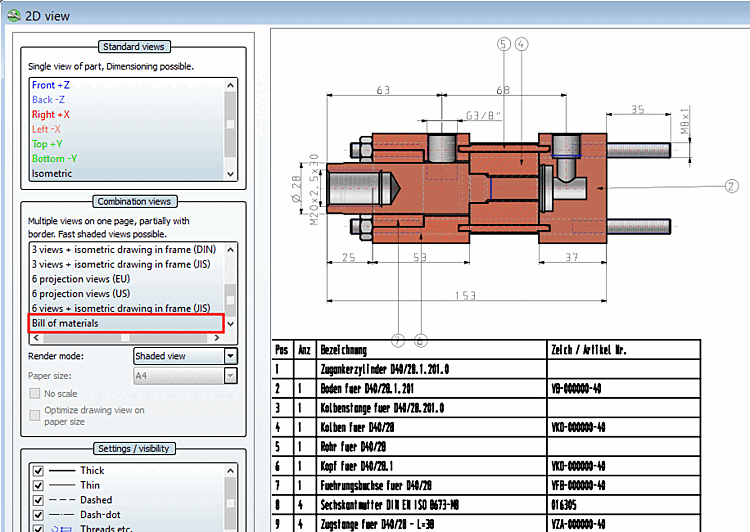

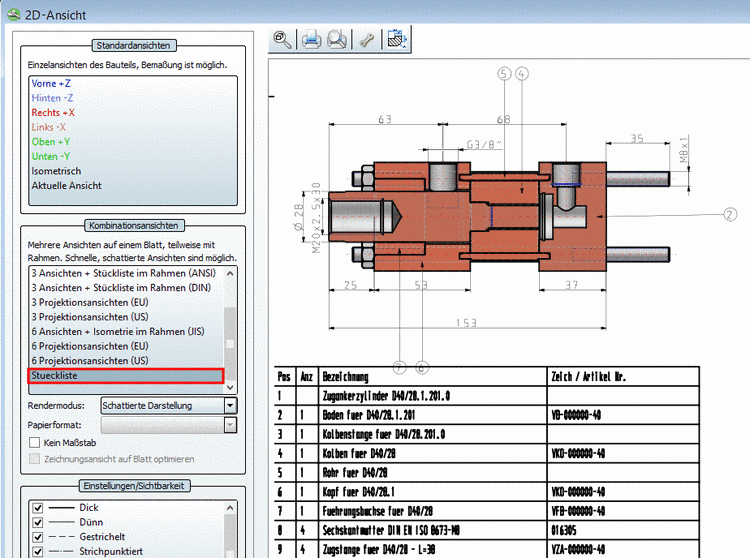

Kombinationsansicht [Combination view] mit Positionsnummer in 2D-Ansicht und Stücklistentabelle
