5.12.11.29.7.2. Symbole du connecteur (CNSELEK|4)

L'attribution des symboles est légèrement différente lors de la classification d'une fiche, car une étape supplémentaire est nécessaire.

Après avoir classé toutes les broches du connecteur (ce qui est fait de la même manière que pour la borne ci-dessus), nous devons définir un symbole qui représente le connecteur dans son ensemble, et pas seulement un ensemble de broches.

Symbole représentant le connecteur

Symbole représentant le connecteur

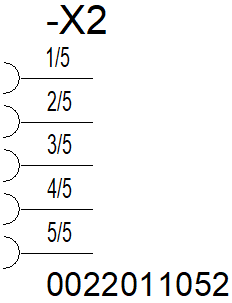

Chaque broche du connecteur représentée individuellement

Chaque broche du connecteur représentée individuellement

Pour ce faire, procédez comme suit :

  1. Sélectionnez le projet à éditer.

  2. Sélectionnez l'onglet Général [General].

  3. Ouvrez Classification (CNS).

    -> La boîte de dialogue Classification s'ouvre.

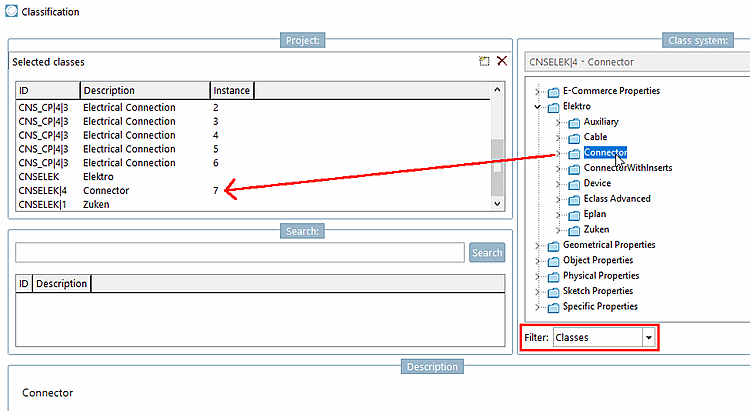

  4. Sous Filtre [Filter], sélectionnez l'option Classes.

    [Remarque]Remarque

    Pour attribuer une classification à l'ensemble du projet et pas seulement à des points d'attache individuels, il faut sélectionner cette option.

  5. Double-cliquez sur Connector.

    -> Connector s'affiche sous Classes sélectionnées [Selected classes].

  6. Ouvrez Caractéristiques (CNS).

  7. Trier par description [Description] et rechercher Connector Symbol, Connector MasterSymbol et Connector BlockSymbol.

    Dans la colonne Valeur [Value], inscrivez l'ID de symbole souhaité (ici S0032) selon le schéma suivant :

Cas particulier

Si les connecteurs ne sont pas tous du même type, le modéliste doit décider lui-même quel symbole de connecteur doit être placé de manière appropriée pour la fonction du composant.

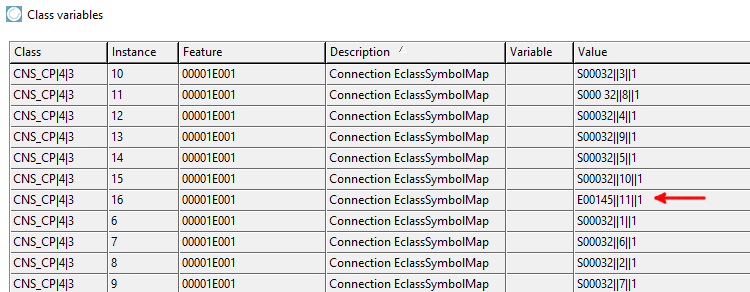

Exemple : 10 mâles et 1 raccordement PE

Exemple : 10 mâles et 1 raccordement PE

Dans le cas ci-dessus, il est clair que le symbole global doit être S00032.
