5.12.11.29.7.2. Simbolo del connettore (CNSELEK|4)

L'assegnazione dei simboli è leggermente diversa quando si classifica un innesto, poiché è necessario un passaggio in più.

Una volta classificati tutti i pin del connettore (come per il terminale precedente), è necessario definire un simbolo che rappresenti il connettore nel suo complesso, non solo come un insieme di pin.

Simbolo che rappresenta il tappo

Figura 5.1284. Simbolo che rappresenta il tappo

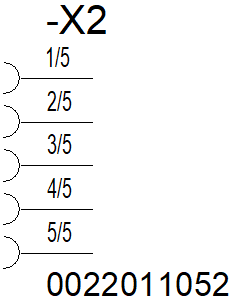

Ogni pin del connettore rappresenta singolarmente

Figura 5.1285. Ogni pin del connettore rappresenta singolarmente

Procedere come segue:

  1. Selezionare il progetto da modificare.

  2. Selezionare la pagina della scheda Generale [General].

  3. Classificazione aperta (CNS).

    Figura 5.1286.

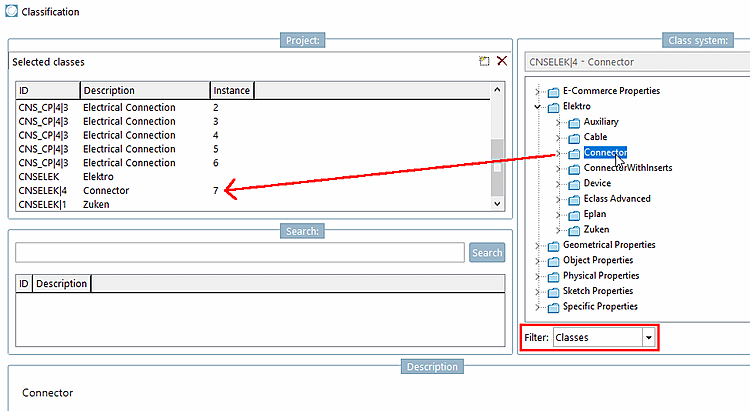

    -> Si apre la finestra di dialogo Classificazione [Classification].

    Figura 5.1287.

  4. Selezionare l'opzione Classi [Classes] in Filtro [Filter].

    [Nota]Nota

    Per assegnare una classificazione all'intero progetto e non solo ai singoli punti di connessione, è necessario selezionare questa opzione.

  5. Fare doppio clic su Connector.

    -> Connector viene visualizzato sotto Classi selezionate [Selected classes].

  6. Caratteristiche aperte (CNS).

    Figura 5.1288.

  7. Ordinare per descrizione [Description] e cercare Connector Symbol, Connector MasterSymbol e Connector BlockSymbol.

    Nella colonna Valore [Value] inserire l'ID del simbolo desiderato (qui S0032) secondo lo schema seguente:

    Figura 5.1289.

Caso speciale

Se non tutti i connettori sono dello stesso tipo, il modellatore deve decidere da solo quale simbolo di connettore deve essere impostato globalmente e in modo appropriato per la funzione del componente.

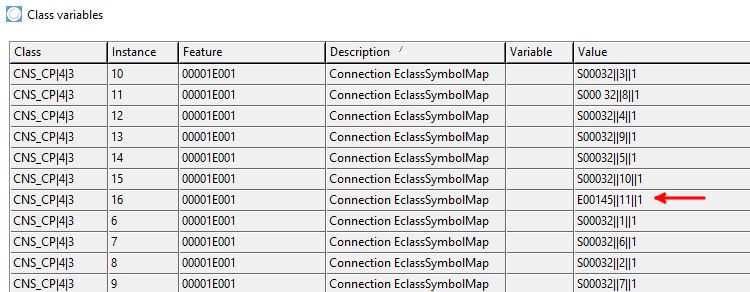

Esempio: 10 maschi e 1 connessione PE

Figura 5.1290. Esempio: 10 maschi e 1 connessione PE

Nel caso precedente, è chiaro che S00032 deve essere impostato come simbolo globale.
