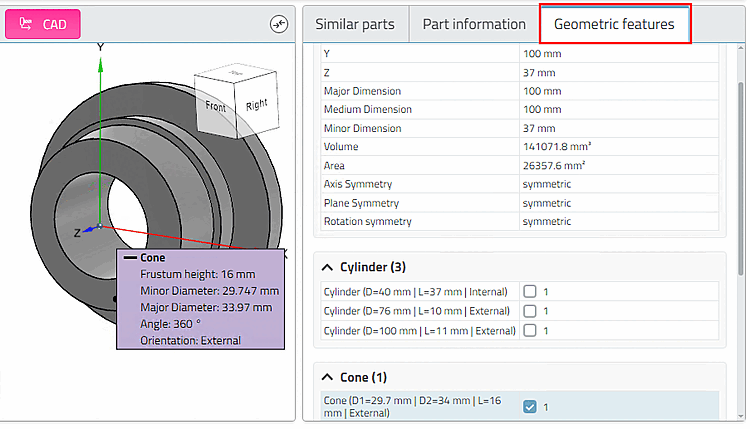

En particulier lorsque le tableau ne contient aucune information (par exemple pour les pièces propres), les informations de la zone de dialogue Caractéristiques géométriques [Geometric features] sont intéressantes. Vous avez un accès rapide à des informations telles que les dimensions, mais aussi à des caractéristiques individuelles comme les cylindres, les cônes, etc.

Si vous passez la souris sur des fonctions individuelles dans la liste, la fonction correspondante est marquée dans la vue 3D.

Si vous cochez la case de sélection d'une fonction, celle-ci est mise en évidence de manière permanente dans la vue 3D. En cliquant sur l'icône plus, les dimensions des différentes caractéristiques géométriques sont listées en détail. En cliquant sur l'icône "moins", la boîte de dialogue se referme.
