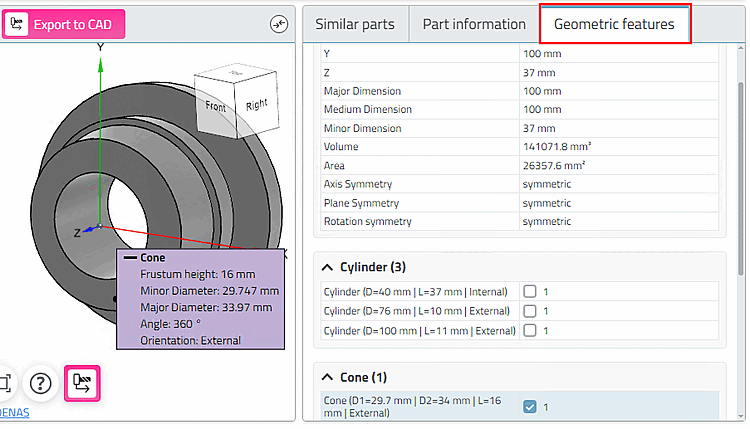

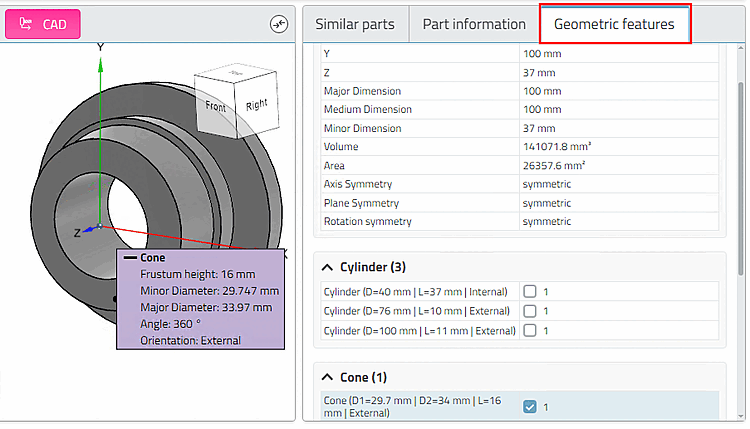

Insbesondere wenn die Tabelle keine Informationen enthält (beispielsweise bei Eigenteilen), sind die Informationen im Dialogbereich Geometrische Merkmale [Geometric features] interessant. Sie haben schnellen Zugriff auf Informationen wie z.B. Abmessungen, aber auch auf einzelne Features wie Zylinder, Kegel, etc.

Wenn Sie die Maus in der Auflistung über einzelne Features führen, wird in der 3D-Ansicht das entsprechende Feature gekennzeichnet.

Wenn Sie das Auswahlkästchen eines Features aktivieren, wird es in der 3D-Ansicht dauerhaft markiert. Mit Klick auf das Plus-Icon werden die Maße der einzelnen geometrischen Merkmale detailliert aufgelistet. Mit Klick auf das Minus-Zeichen wird das Dialogfeld wieder geschlossen.
