7.13.5.5.2. Attribution automatique

La fonction "Attribution automatique" permet de faire correspondre automatiquement les variables de plage de valeurs entre elles.

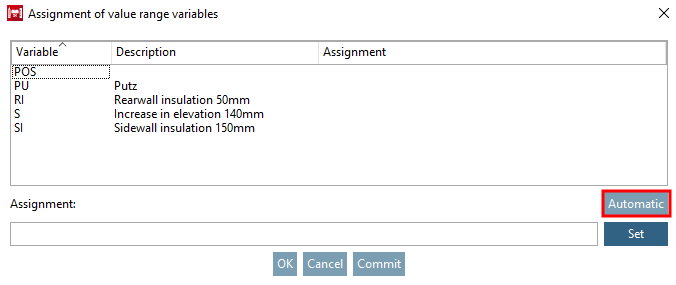

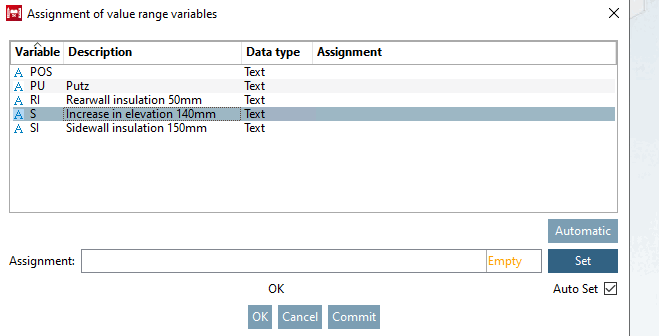

  1. Cliquez sur le bouton Automatique [Automatic].

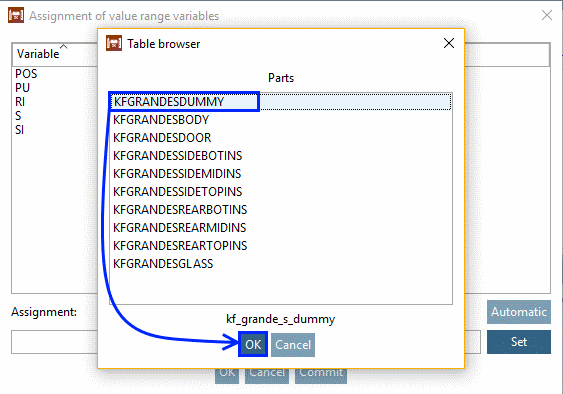

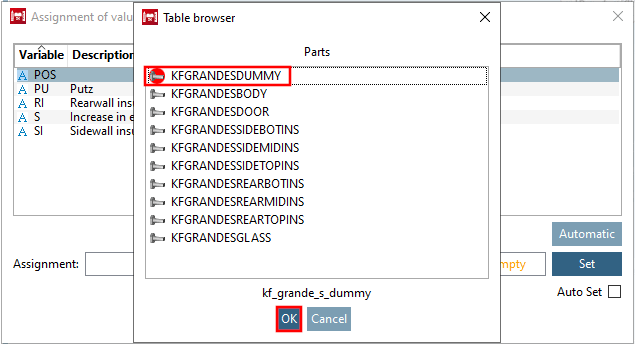

    -> La boîte de dialogue Tableaux du navigateur [Table browser] s'ouvre. Elle contient une liste de tous les composants de l'assemblage.

  2. Sélectionnez UN composant et mappez les variables de plage de valeurs entre elles en cliquant sur OK.

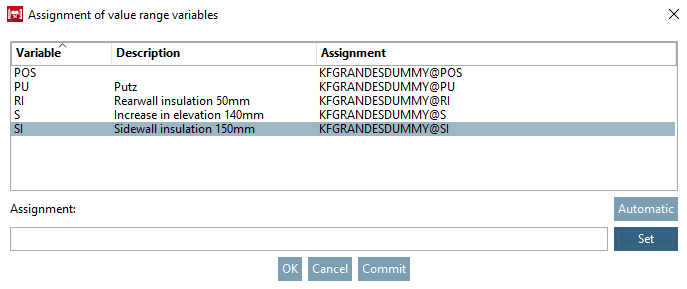

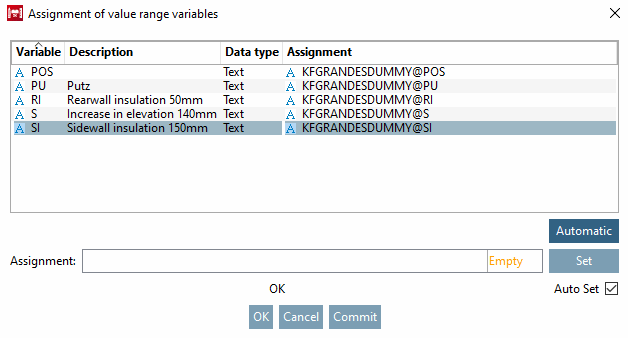

    -> Les attributions sont inscrites dans la colonne correspondante.

    Sélectionnez ensuite d'autres composants si nécessaire.

    Les conditions de mappage sont

    • Le nom est égal à

    • Le type est le même (texte/numéro)

    • Aucune valeur n'a encore été définie

  3. Confirmez en cliquant sur OK.

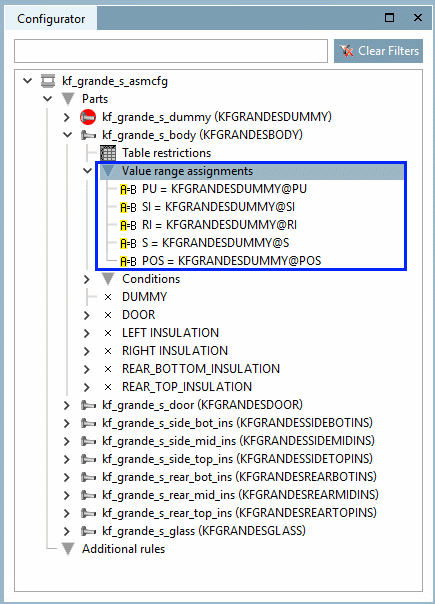

    -> Les affectations sont affichées dans la fenêtre du configurateur [Configurator] du docking sous l'option de menu Affectations de plages de valeurs [Value range assignments].

  4. Dans les parties vers lesquelles des transferts ont été effectués, allez à nouveau sur le bouton Propriétés [Properties], vérifiez s'il y a des différences et procédez à des adaptations si nécessaire.
