7.13.5.5.1. Attribution manuelle

Pour le premier composant (en règle générale, il s'agit du composant fictif), les affectations doivent être effectuées manuellement. Pour les autres composants, la fonction Automatique [Automatic] représente en général un gain de temps considérable (voir Section 7.13.5.5.2, « Attribution automatique »).

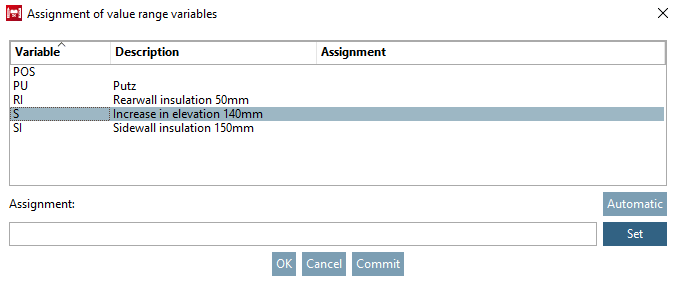

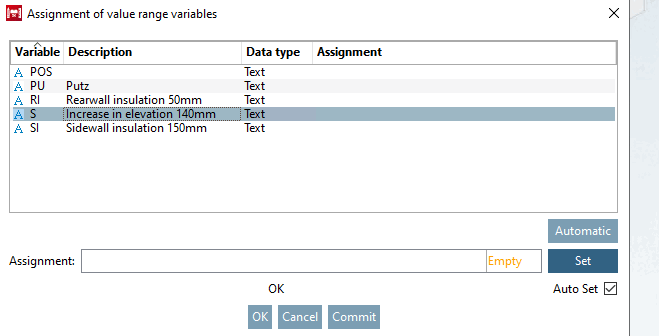

  1. Sélectionnez la variable pour laquelle vous souhaitez effectuer l'affectation.

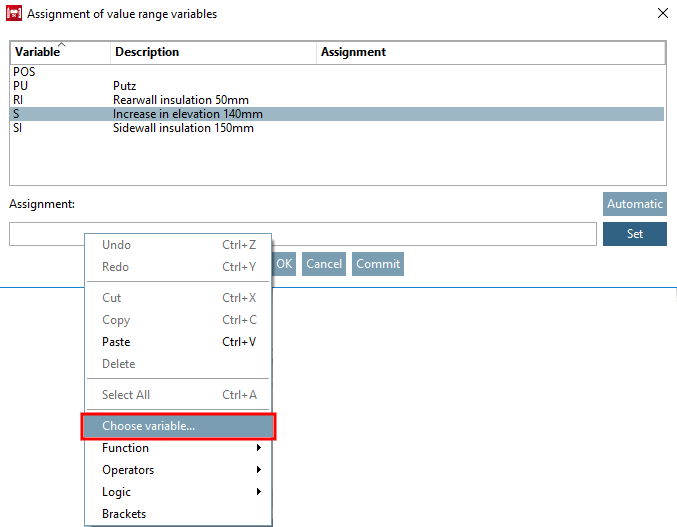

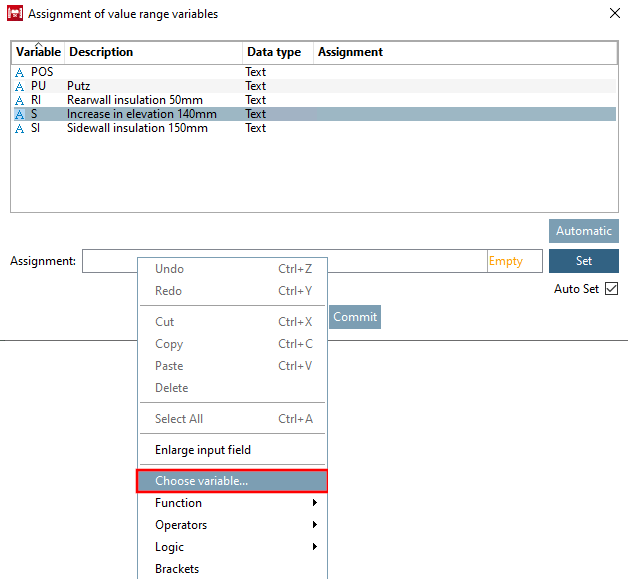

  2. Dans le champ de saisie Affectation [Assignment], appelez le navigateur de variables [Variable browser] via la commande de menu contextuel Sélectionner une variable [Choose variable...]....

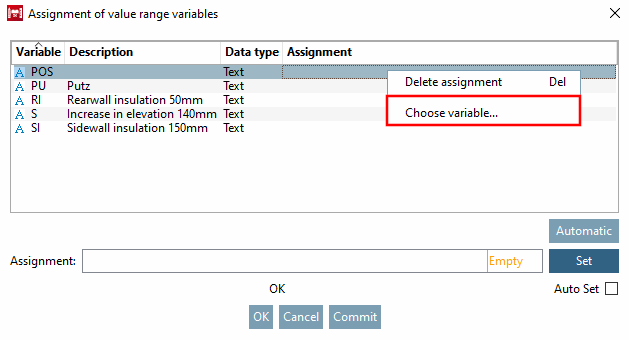

    Ou bien utilisez la commande de menu contextuel sur la ligne concernée.

    -> Le navigateur de variables [Variable browser] s'ouvre.

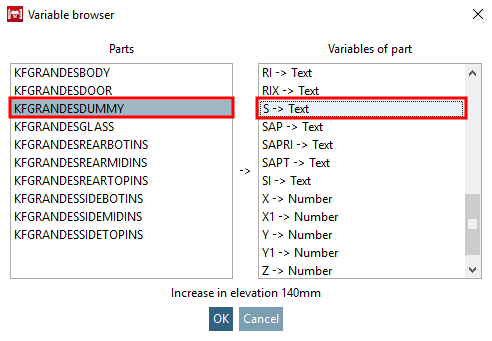

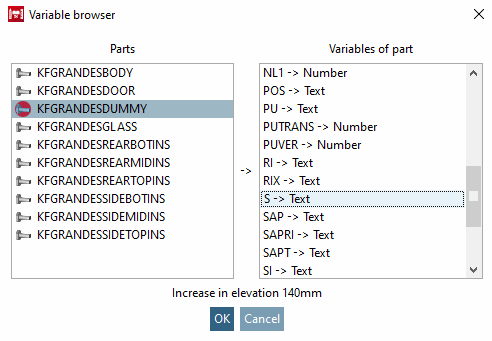

    Navigateur de variables [Variable browser]

    Navigateur de variables [Variable browser]

  3. Sélectionner la pièce et la variable de la pièce.

  4. Confirmez en cliquant sur OK.

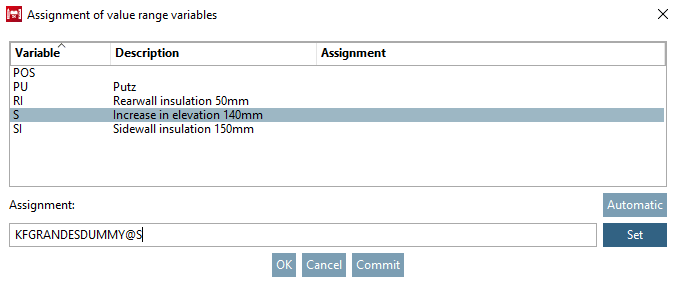

    -> La sélection s'affiche dans le champ de saisie sous Affectation [Assignment].

  5. Cliquez sur Définir [Set].

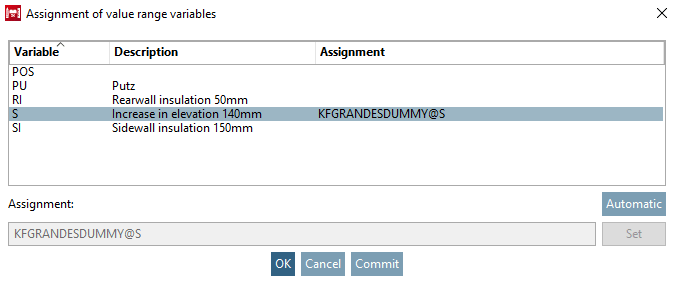

    -> L'affectation est inscrite dans la colonne correspondante.

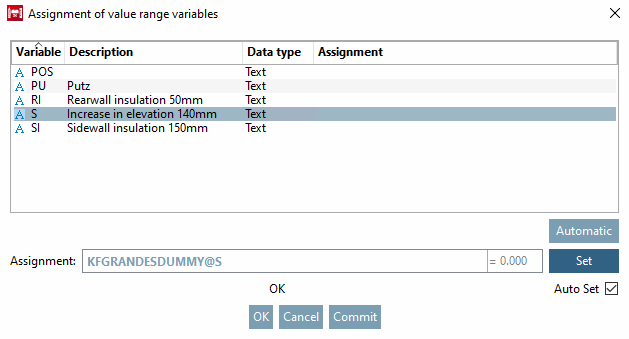

    Si l'option Définition automatique [Auto Set] est activée, au lieu de cliquer sur le bouton Définir [Set], tu peux simplement sélectionner la ligne suivante et l'entrée sera automatiquement définie. Si l'option Définition automatique [Auto Set] est désactivée, la dernière entrée est perdue en cas de changement de ligne.

    [Remarque]Remarque

    L'activation de l'option Définition automatique [Auto Set] permet d'éviter de perdre des entrées par erreur.

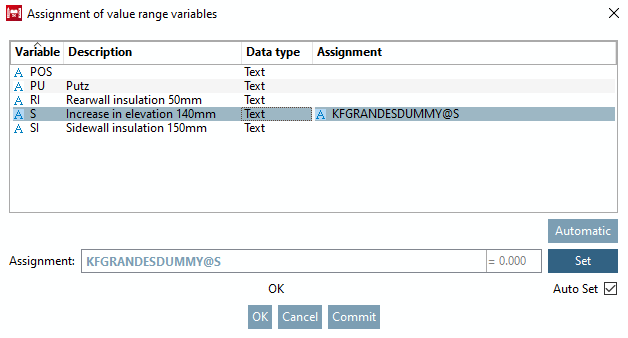

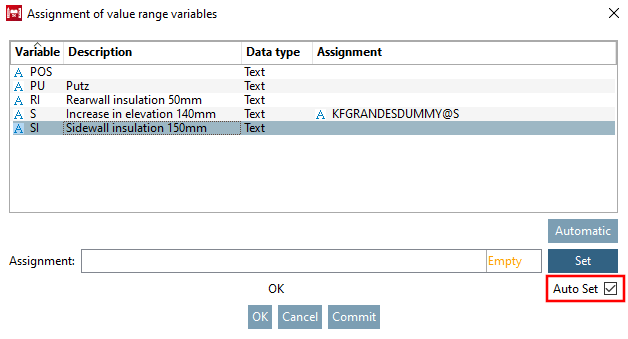

    Une autre ligne a simplement été sélectionnée et la dernière entrée a été automatiquement placée.

    Une autre ligne a simplement été sélectionnée et la dernière entrée a été automatiquement placée.

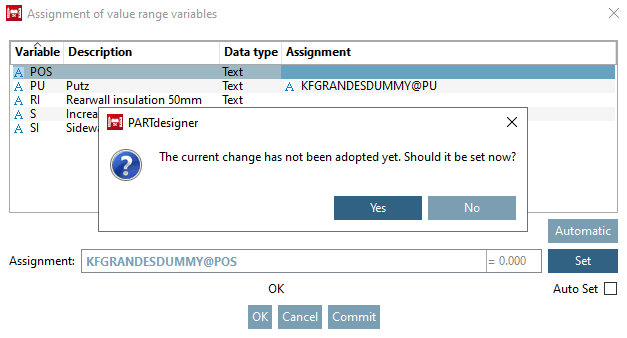

    Si l'option Définir automatiquement [Auto Set] estdésactivée et que vous cliquez sur OK ou Appliquer [Commit], un message d'erreur s'affiche si vous avez oublié de cliquer sur Définir [Set] après une entrée.

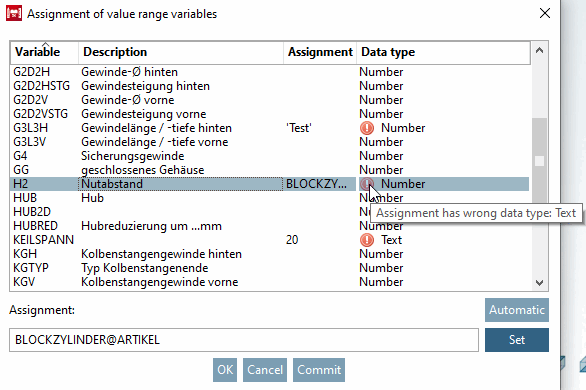

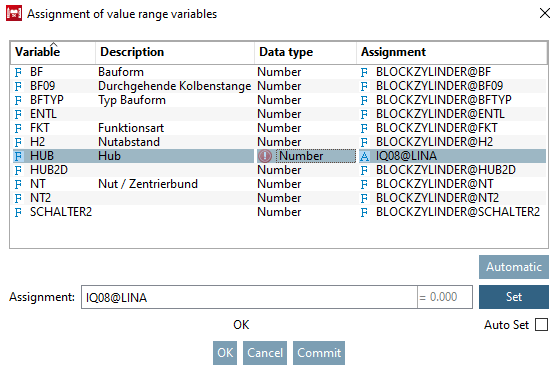

    Lors du mappage de variables de plage de valeurs, le type de données est vérifié. Si un type de données erroné est détecté, une icône apparaît avec une info-bulle Affectation a un type de données erroné [Assignment has wrong data type].

    [Remarque]Remarque

    Même si l'ensemble fonctionne, le type de données devrait être corrigé en conséquence.

  6. Effectuez toutes les attributions nécessaires de la manière décrite ci-dessus et cliquez sur OK pour terminer.

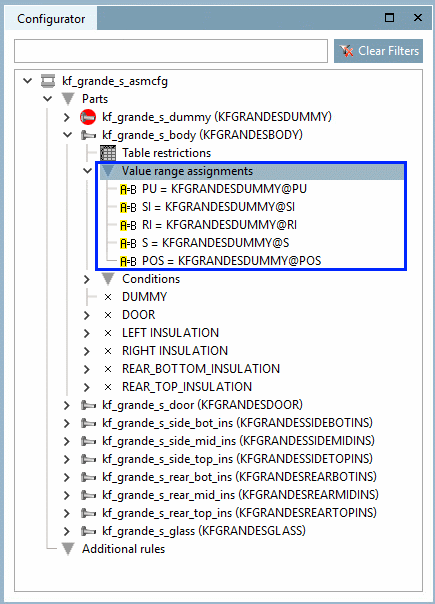

    -> Les affectations sont affichées dans la fenêtre du configurateur [Configurator] du docking sous l'option de menu Affectations de plages de valeurs [Value range assignments].
