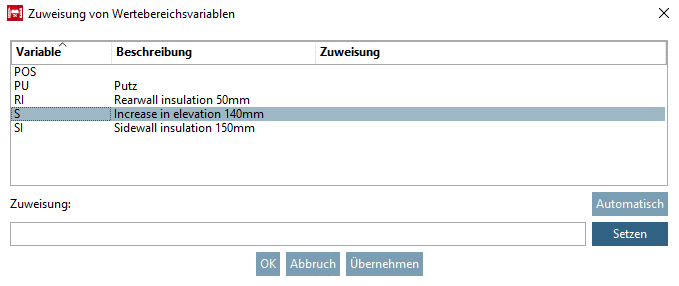

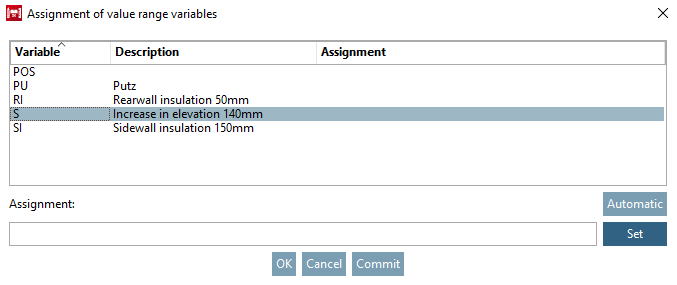

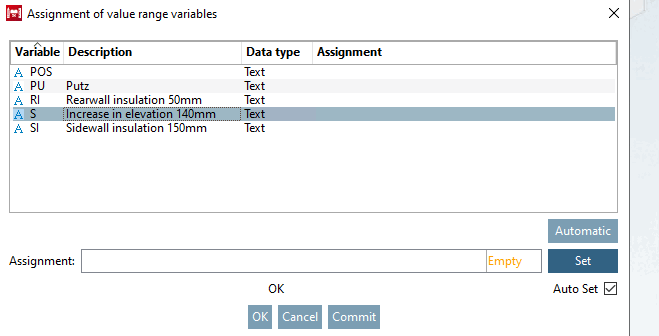

Selektieren Sie die gewünschte Variable, für die Sie die Zuweisung vornehmen möchten.

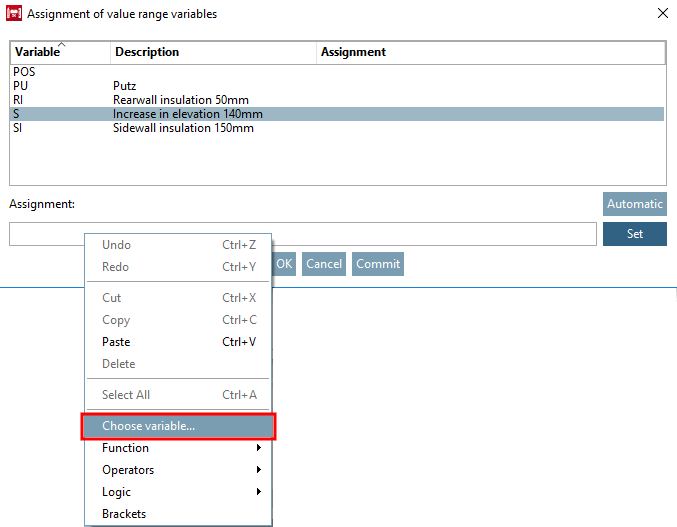

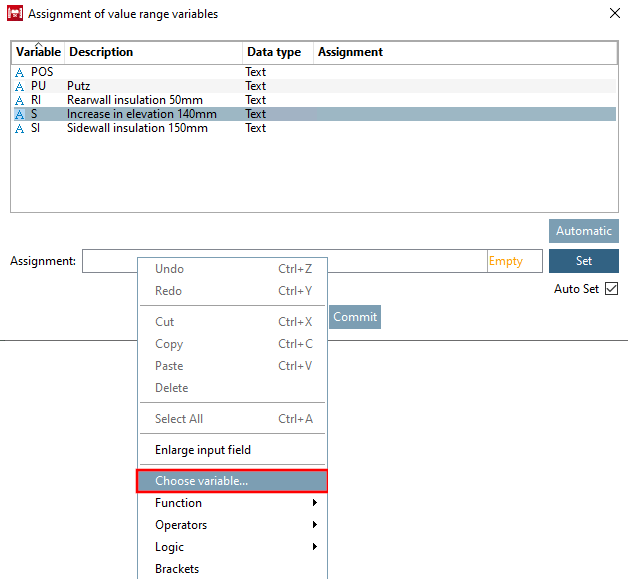

Rufen Sie im Eingabefeld Zuweisung [Assignment] per Kontextmenübefehl Variable wählen... [Choose variable...] den Variablen Browser [Variable browser] auf.

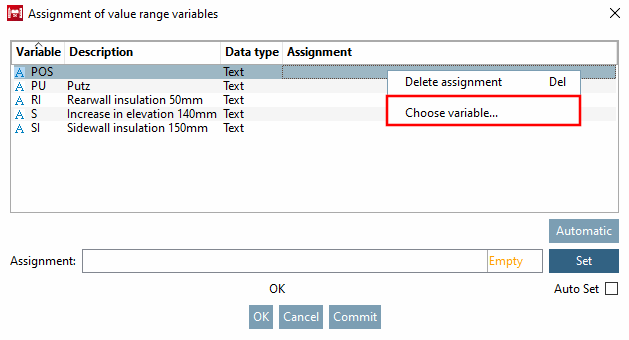

Oder verwenden Sie alternativ den Kontextmenübefehl auf der jeweiligen Zeile.

-> Der Variablen Browser [Variable browser] wird geöffnet.

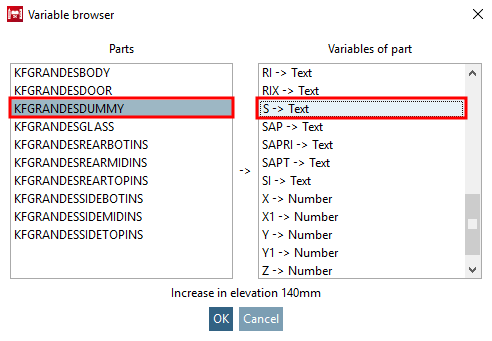

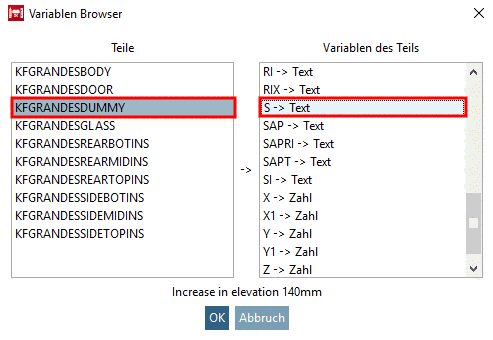

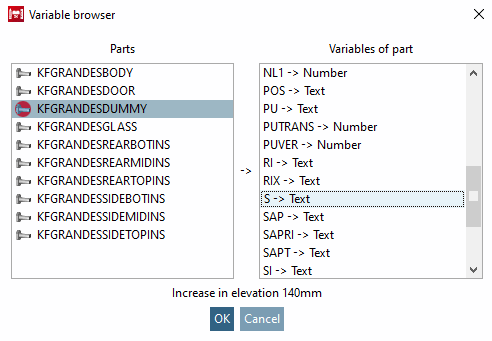

Variablen Browser [Variable browser]

Selektieren Sie Teil und Variable des Teils.

Bestätigen Sie mit OK.

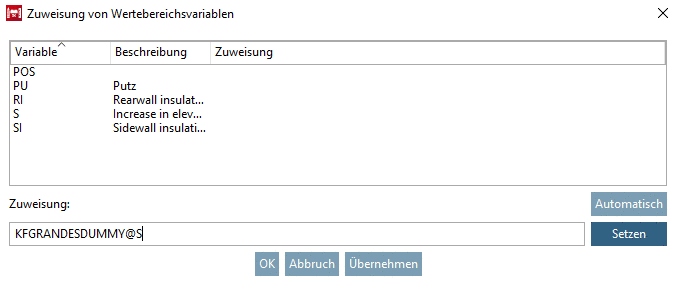

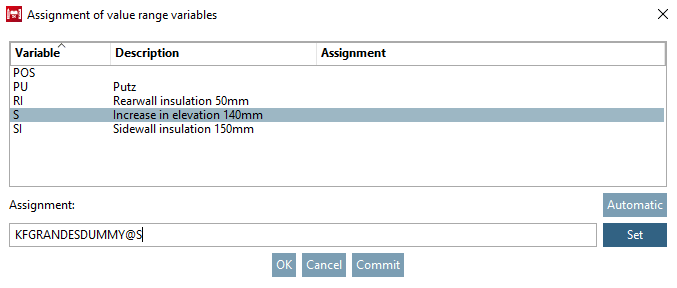

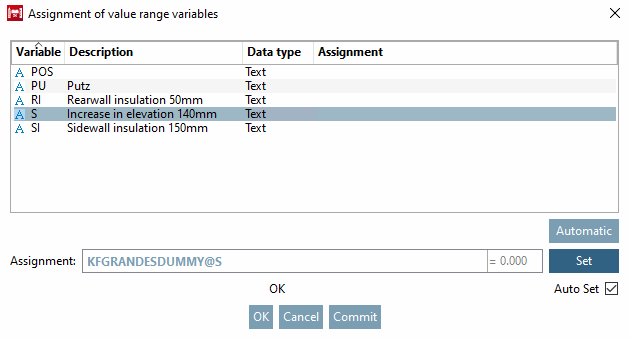

-> Die Auswahl wird im Eingabefeld unter Zuweisung [Assignment] angezeigt.

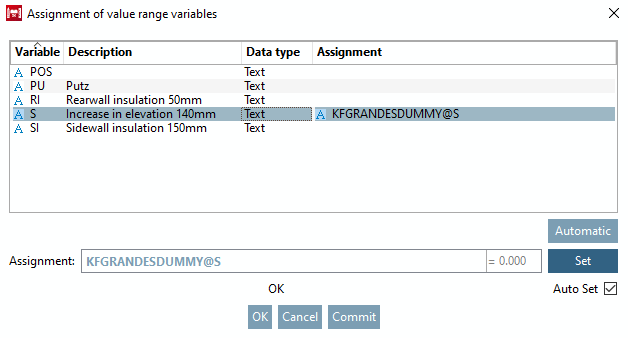

Klicken Sie auf Setzen [Set].

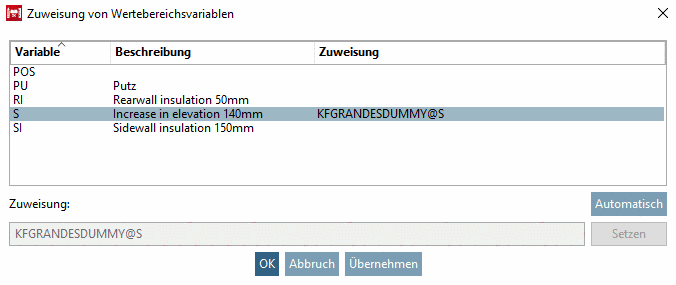

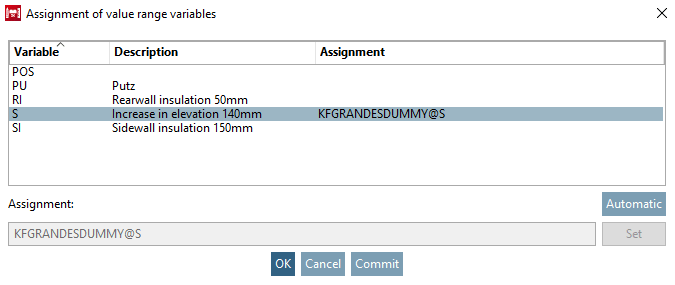

-> Die Zuweisung wird in der entsprechenden Spalte eingetragen.

Wenn die Option Auto Setzen [Auto Set] aktiviert ist, können Sie anstatt den Button Setzen [Set] zu klicken, einfach die nächste Zeile wählen und der Eintrag wird automatisch gesetzt. Bei deaktiviertem Auto Setzen [Auto Set] geht bei einem Zeilenwechsel der letzte Eintrag verloren.

Hinweis Die Aktivierung der Option Auto Setzen [Auto Set] schützt davor, nicht aus Versehen Einträge zu verlieren.

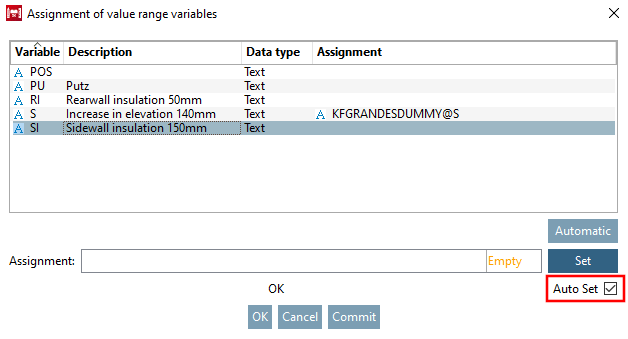

Es wurde einfach eine andere Zeile selektiert und der letzte Eintrag wurde automatisch gesetzt.

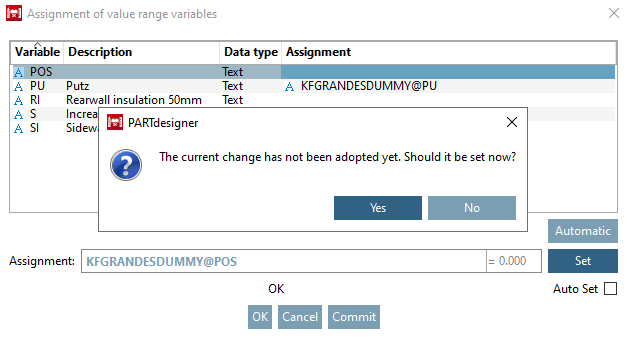

Wenn Auto Setzen [Auto Set] deaktiviert ist und Sie klicken OK oder Übernehmen [Commit] erscheint eine Fehlermeldung, wenn Sie vergessen hatten nach einem Eintrag Setzen [Set] zu klicken.

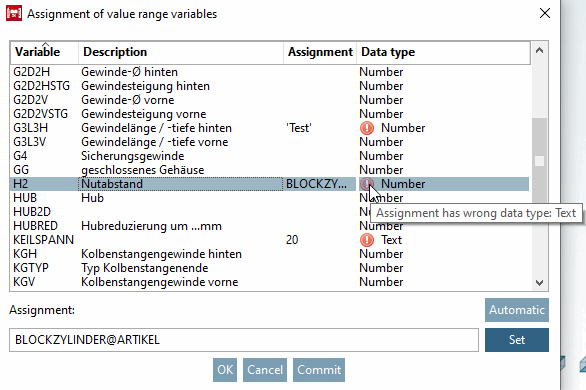

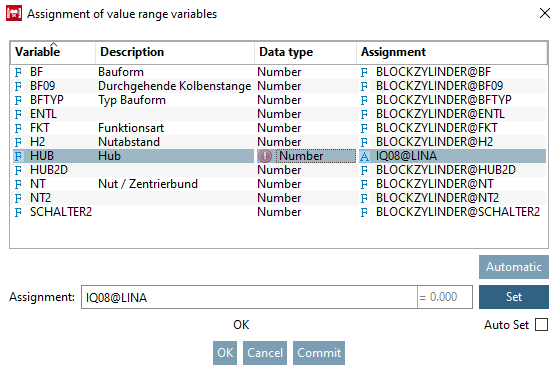

Beim Mapping von Wertebereichsvariablen wird der Datentyp überprüft. Wenn ein falscher Datentyp erkannt wird, erscheint ein Icon mit Tooltip Zuweisung hat falschen Datentyp [Assignment has wrong data type].

Hinweis Auch bei funktionierenden Baugruppen sollte der Datentyp entsprechend korrigiert werden.

Nehmen Sie auf die oben beschriebene Weise alle benötigten Zuweisungen vor und klicken Sie abschließend auf OK.

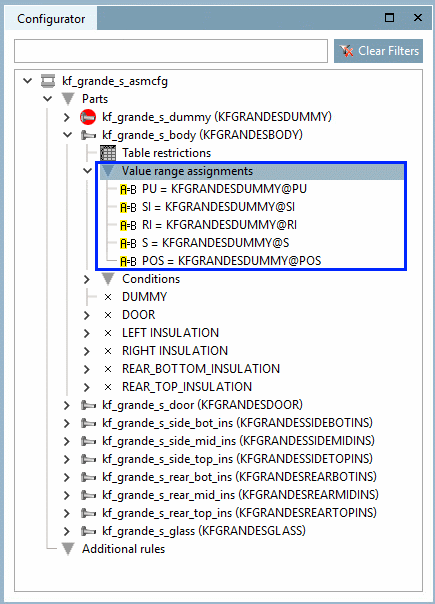

-> Die Zuweisungen werden im Dockingfenster Konfigurator [Configurator] unter Menüpunkt Wertebereichszuweisungen [Value range assignments] angezeigt.
