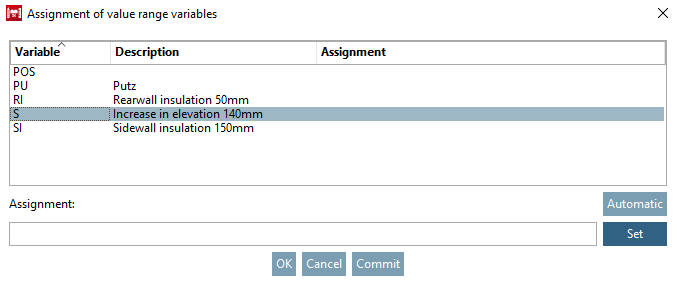

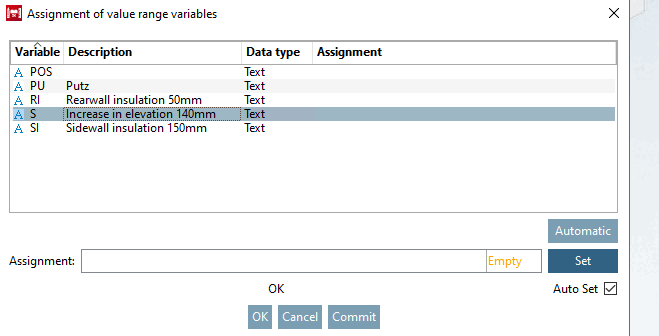

Selezionare la variabile desiderata per la quale si vuole effettuare l'assegnazione.

Figura 7.1196.

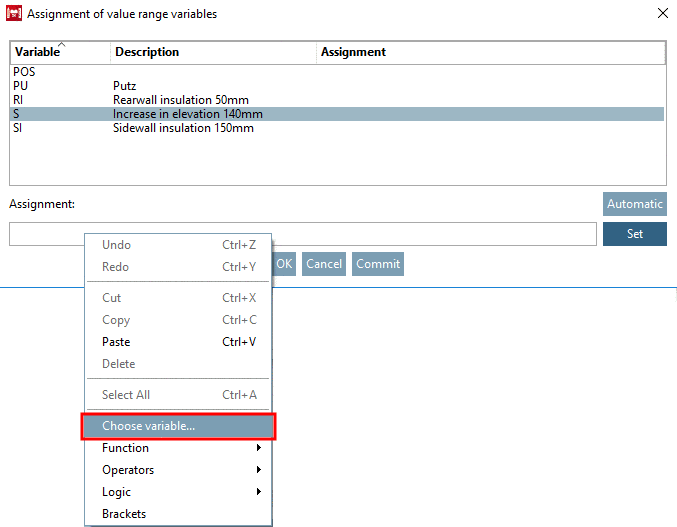

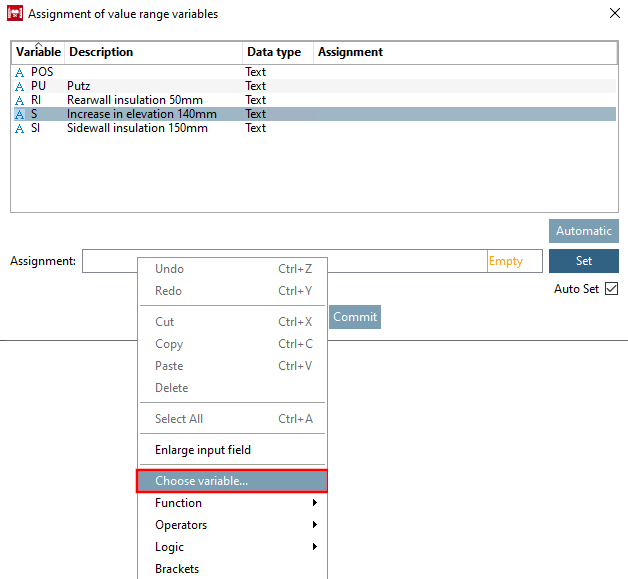

Nel campo di immissione Assegnazione [Assignment], utilizzare il comando del menu contestuale Seleziona variabile [Choose variable...]... per richiamare il browser delle variabili [Variable browser].

Figura 7.1197.

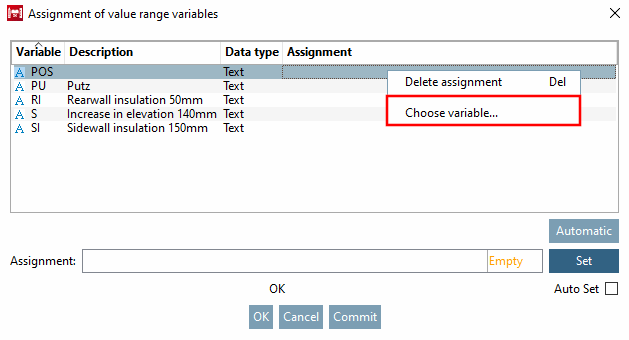

In alternativa, utilizzare il comando del menu contestuale sulla riga corrispondente.

Figura 7.1198.

-> Si apre il browser delle variabili [Variable browser].

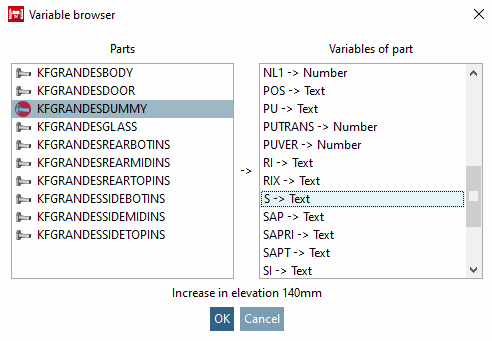

Figura 7.1199.  Variabili del browser [Variable browser]

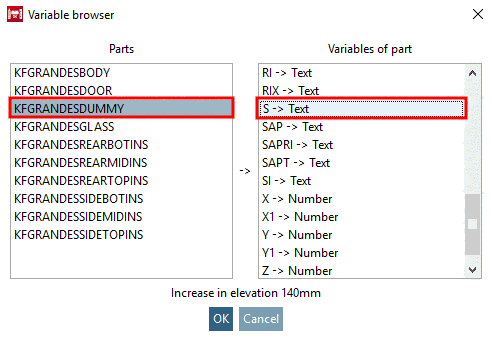

Selezionare la parte e la variabile della parte.

Confermare con OK.

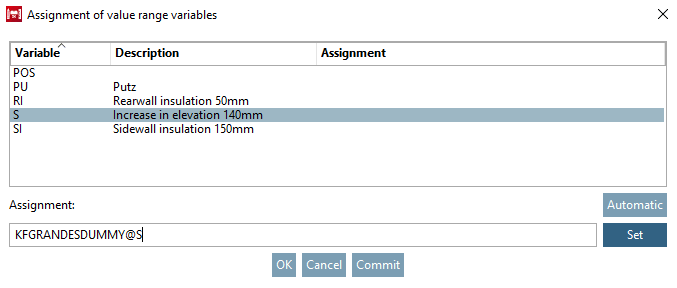

-> La selezione viene visualizzata nel campo di immissione sotto Assegnazione [Assignment].

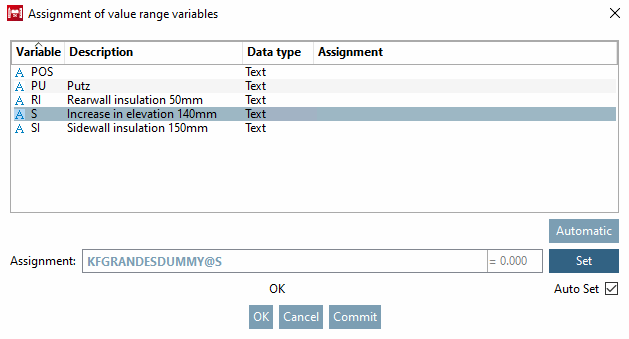

Figura 7.1200.

Fare clic su Imposta [Set].

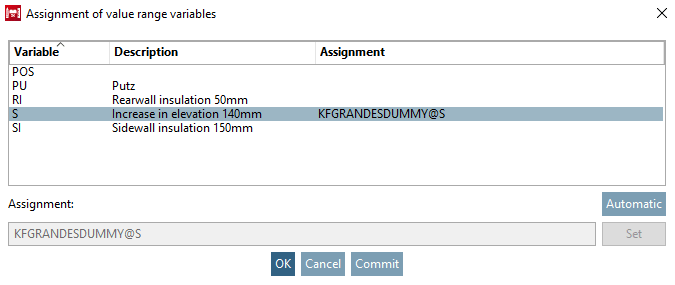

-> L'assegnazione viene inserita nella colonna corrispondente.

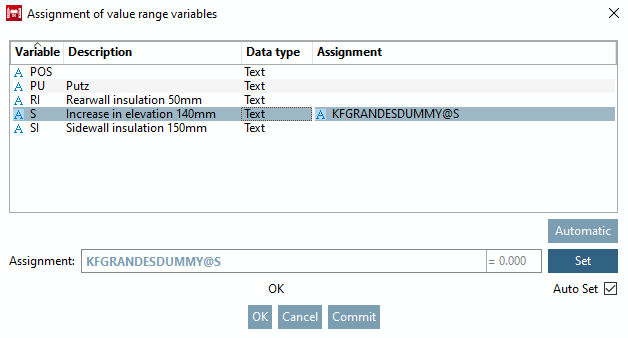

Figura 7.1201.

Se l'opzione Impostazione automatica [Auto Set] è attivata, è possibile selezionare semplicemente la riga successiva invece di fare clic sul pulsante Imposta [Set] e la voce verrà impostata automaticamente. Se l' impostazione automatica [Auto Set] è disattivata, l'ultima voce viene persa quando si cambia riga.

Nota Attivando l'opzione di impostazione automatica [Auto Set] si evita di perdere accidentalmente le voci.

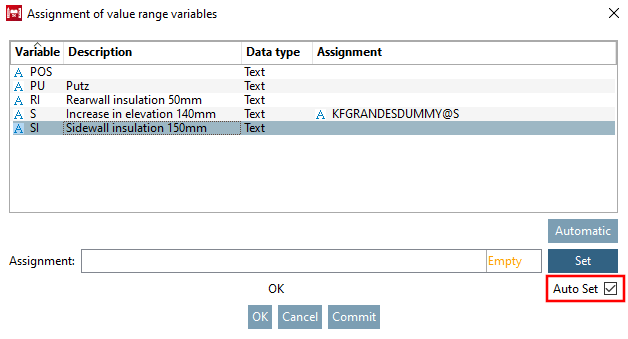

Figura 7.1202. È stato sufficiente selezionare un'altra riga e l'ultima voce è stata impostata automaticamente.

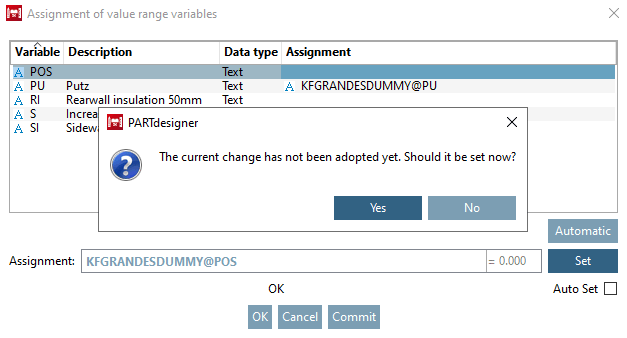

Se l' impostazione automatica [Auto Set] èdisattivata e si fa clic su OK o Applica [Commit], viene visualizzato un messaggio di errore se si è dimenticato di fare clic su Imposta [Set] dopo una voce.

Figura 7.1203.

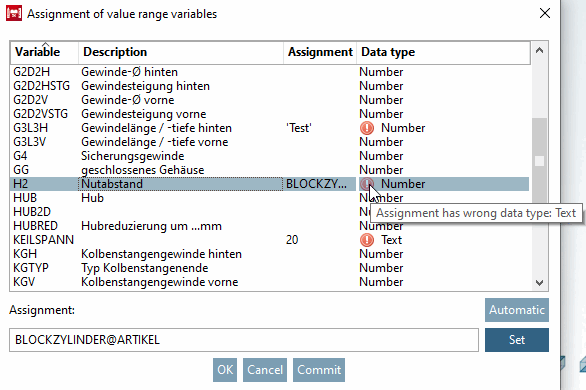

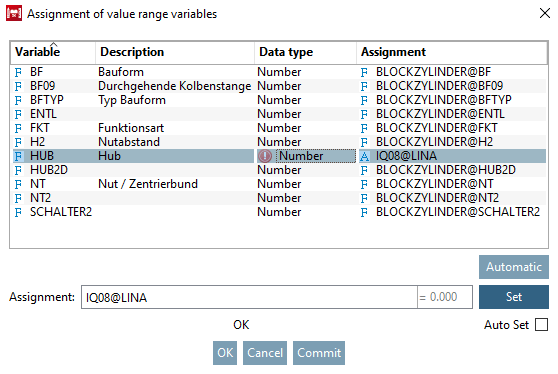

Il tipo di dati viene controllato durante la mappatura delle variabili dell'intervallo di valori. Se viene riconosciuto un tipo di dati errato, viene visualizzata un'icona con un'indicazione Assegnazione del tipo di dati errato [Assignment has wrong data type].

Figura 7.1204.

Nota Anche il tipo di dati deve essere corretto di conseguenza per gli assiemi funzionanti.

Effettuare tutte le assegnazioni richieste come descritto sopra e fare clic su OK.

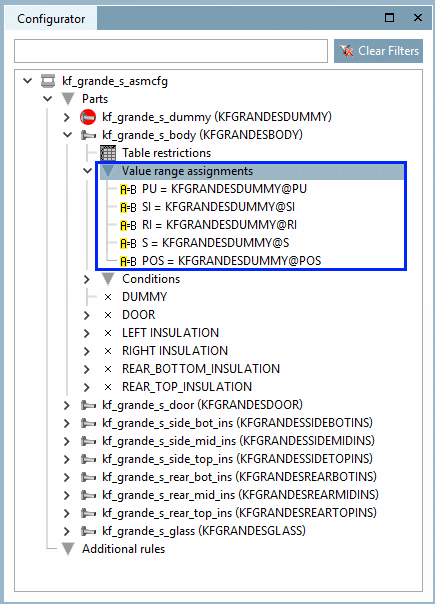

-> Le assegnazioni vengono visualizzate nella finestra di aggancio del Configuratore [Configurator] alla voce di menu Assegnazione campo valori [Value range assignments].

Figura 7.1205.
