7.16.2. Mesures horizontales, verticales et parallèles

7.16.2.1. Paramètres obligatoires

	Remarque
	Pour modifier les paramètres, sélectionnez d'abord la cote souhaitée.

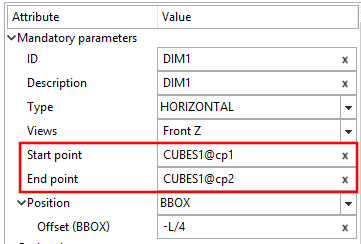

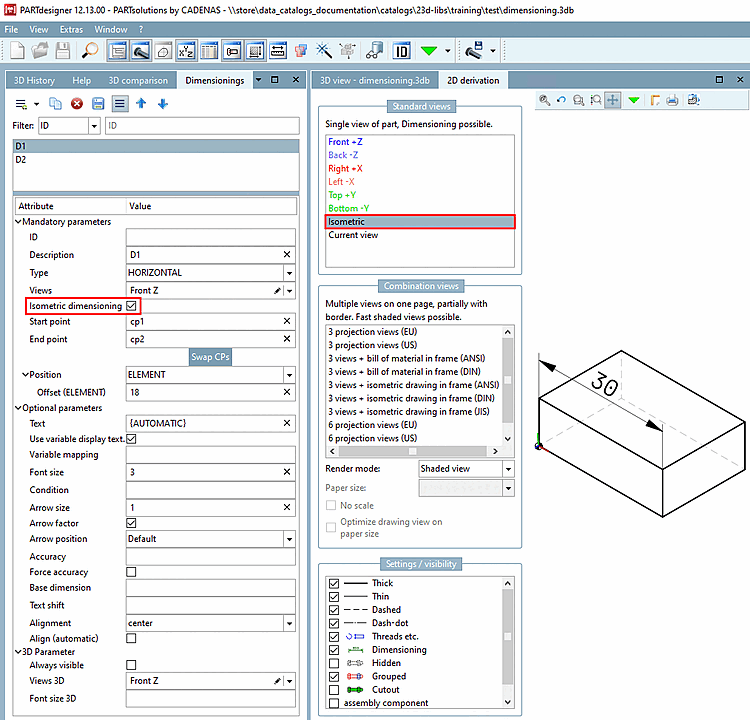

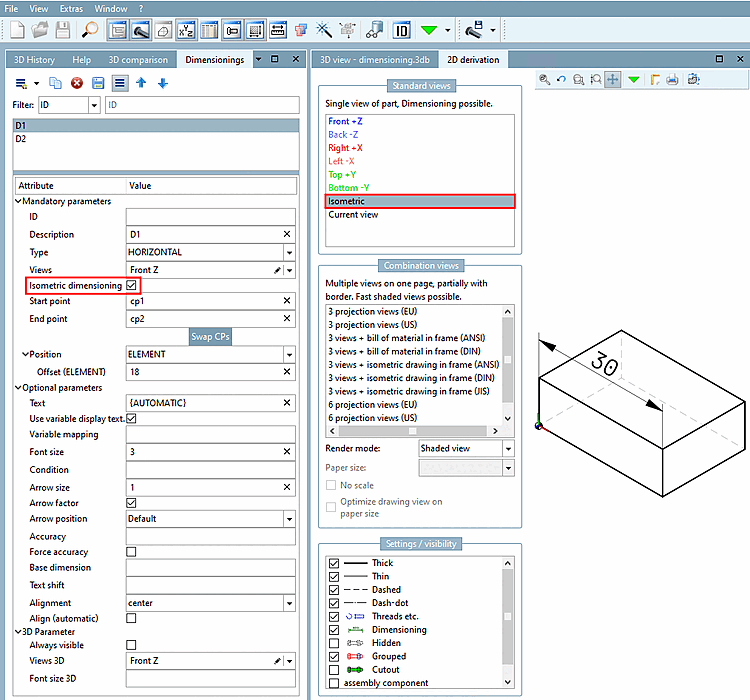

Chaque cote doit contenir les paramètres suivants :

ID
L' ID est uniquement nécessaire lorsqu'une cote sert de dimension de base [Base dimension] pour une cote suivante. Voir aussi Section 7.16.2.2, « Paramètres optionnels » -> Dimension de base.
Description
Le texte de description est affiché en haut de la liste. Dans un premier temps, une description est automatiquement attribuée lors de la création d'une nouvelle cote, mais vous pouvez l'adapter selon vos souhaits.
Type
Lors de la création d'une nouvelle cote, HORIZONTALE apparaît automatiquement. Adaptez la sélection dans la zone de liste si nécessaire. Vous pouvez modifier le type à tout moment.
Les choix suivants sont disponibles pour Type :
- HORIZONTAL
- VERTIKAL
- PARALLEL
- RADIAL
- WINKEL
- NOTATION
- NOTE PARTIELLE
Remarque
Les champs de sélection sont uniquement après avoir cliqué sur Modifications Enregistrer [Save changes] mis à jour.
Vues [Views]
Cochez la case des vues 2D sur lesquelles la cote doit être affichée.

Vues contenant une dimension, peut être reconnu dans la barre d’outils 3D par une icône correspondante avec Ligne de cotation .
Point de départ [Start point] et point d'arrivée [End point]
Différentes méthodes sont disponibles pour sélectionner le point de départ et le point d'arrivée :

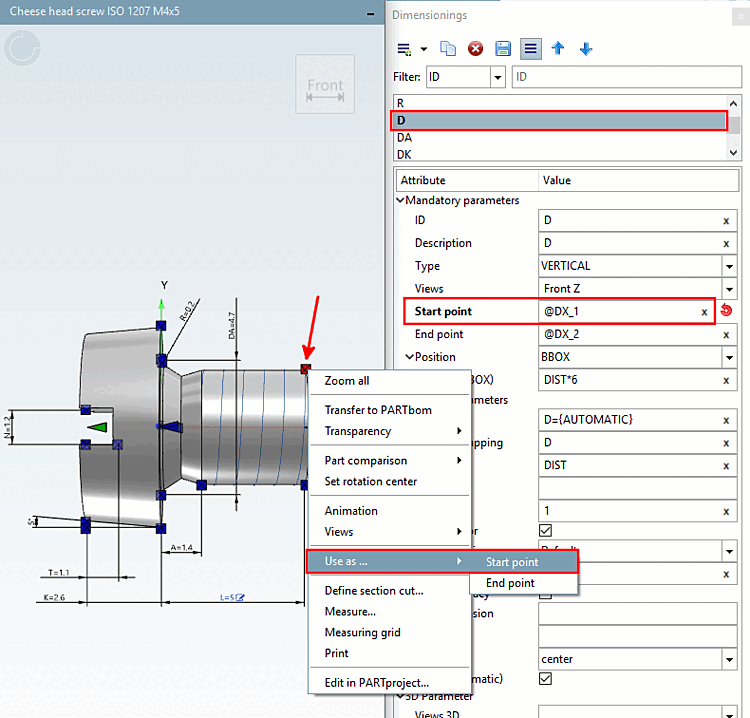

1. Sélection du point souhaité par menu contextuel dans la vue 3D
  1. Sélectionner la cote souhaitée dans la liste des cotes.
  2. Dans la vue 3D [3D view], faites un clic droit sur le point souhaité.
    -> Le menu contextuel s'ouvre.
  3. Sous Utiliser comme. [Use as ...].., sélectionnez "Point de départ". "Point de départ [Start point]" ou "Point d'arrivée [End point]".
    -> La désignation exacte du point est reprise dans le champ.

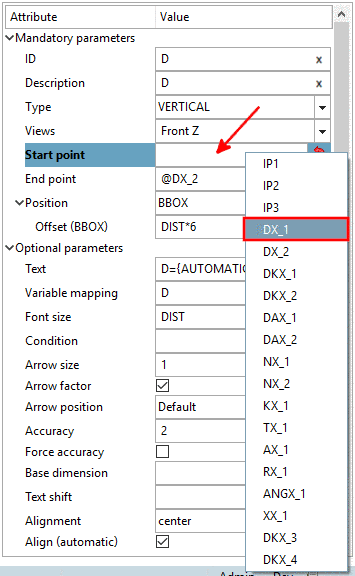

2. Sélection par liste dans le champ de saisie
  1. Cliquez dans le champ avec le bouton secondaire de la souris.
    -> Une liste s'ouvre avec tous les points d'attache de l'objet.
  2. Cliquez sur le point souhaité.
    -> La désignation exacte du point est reprise dans le champ.

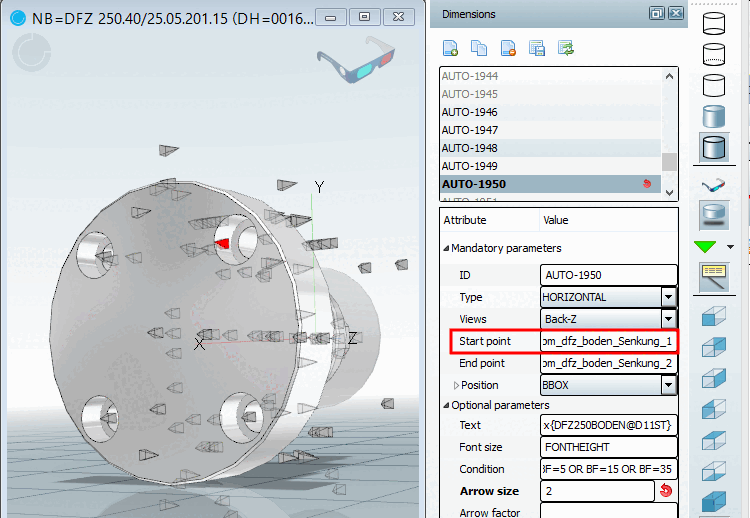

3. Sélection et report par copier-coller
  1. Dans la vue 3D [3D view], cliquez sur le point d'attache souhaité.
    -> Celui-ci est maintenant marqué en rouge.
  2. Cliquez dans le champ de saisie du point.
  3. Collez le nom du point dans le champ de saisie à l'aide de Ctrl+V depuis le presse-papiers.

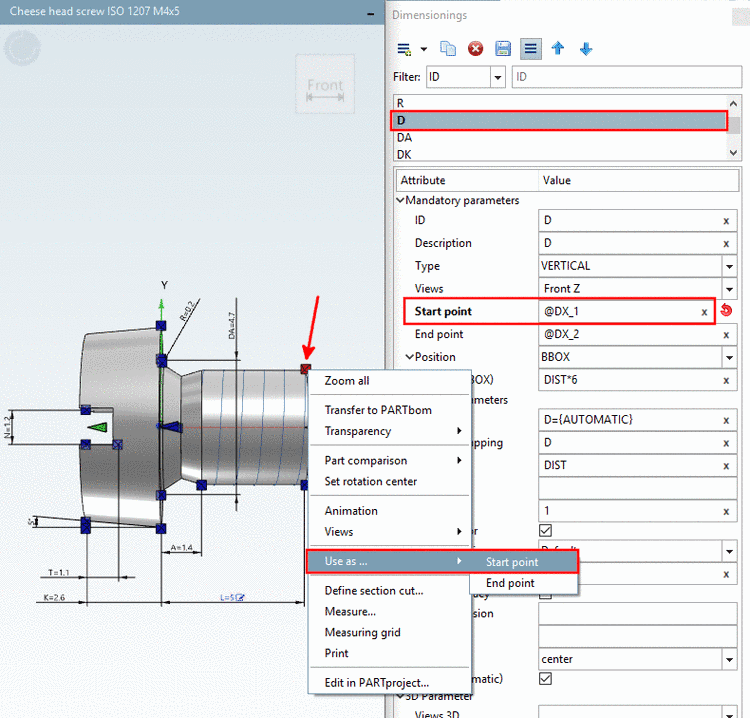

    Exemple d'insertion d'un point de départ
Position

Vous pouvez faire référence à la bounding box ou à l'élément, ou utiliser des valeurs absolues :

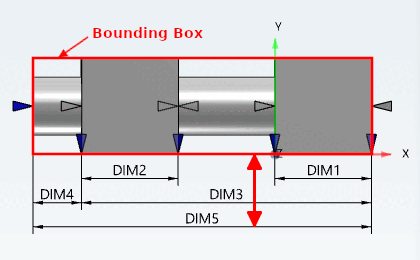

- BBOX: distance par rapport à la bounding box.

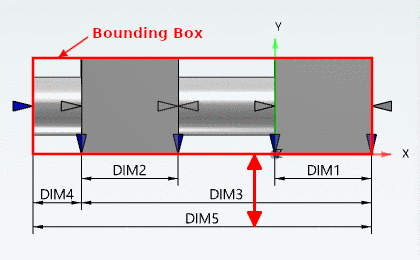

  La flèche rouge indique la distance d'une cote par rapport à la bounding box.

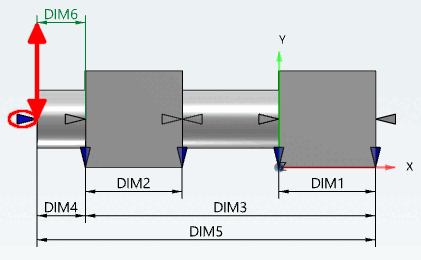

- ELEMENT Distance par rapport à l'élément à coter lui-même. Le point de référence est le point d'attache.

  La flèche rouge indique la distance d'une cote par rapport au point d'attache.
- ABSOLU: Distance par rapport à l'élément à coter lui-même. Le point de référence est le point zéro de l'élément. La saisie s'effectue à l'aide des coordonnées X et Y. Ainsi, il est également possible de réaliser des cotations décalées en oblique.

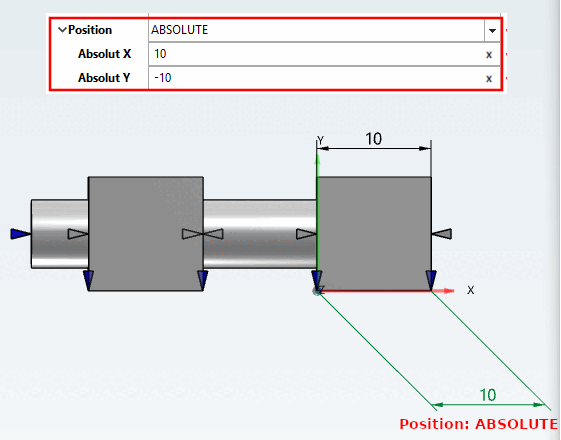

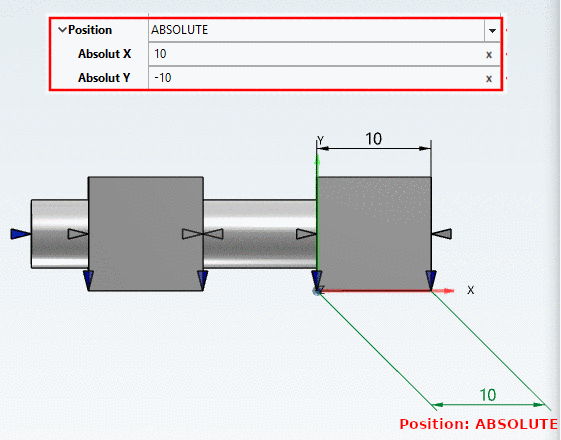

  Exemple pour "Position" = "ABSOLU"
exemple:
Mesure de la distance: comme valeur, vous pouvez utiliser des valeurs fixes, des variables, mais aussi des expressions PARTdesigner (voir Section 14.1, « PARTdesigner-Expressions » ).
Exemple d'expression PARTdesigner :
```
15*RZ500@D/20
```
