7.16.2. Mesures horizontales, verticales et parallèles

7.16.2.1. Paramètres obligatoires
7.16.2.2. Paramètres optionnels

Les paramètres pour les mesures horizontales, verticales et parallèles sont presque identiques. Les différences sont explicitement mentionnées.

  • HORIZONTAL:

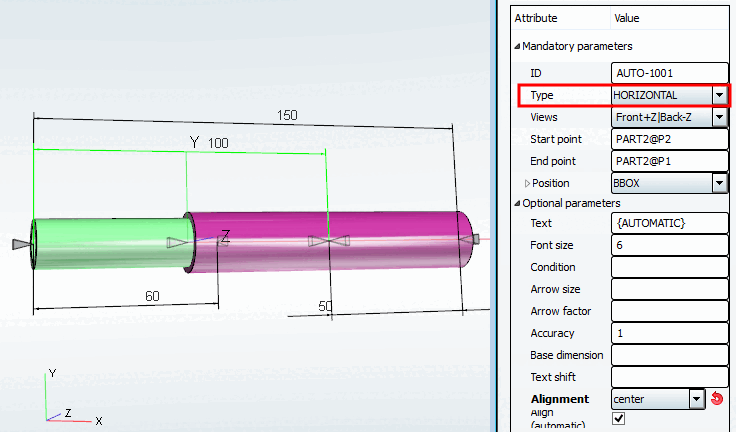

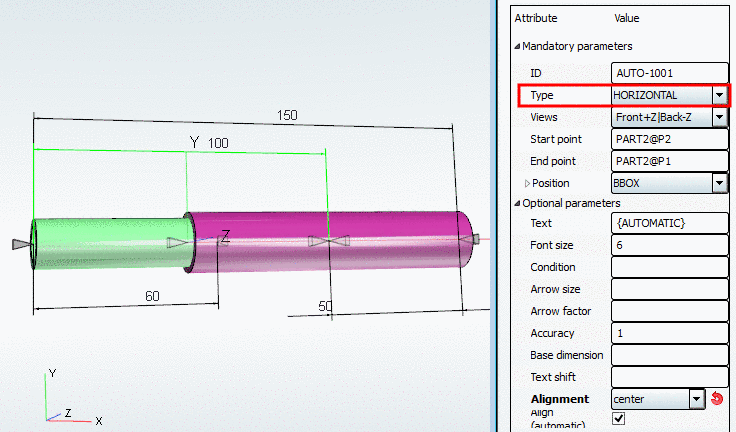

    Exemple de mesure horizontale 3D

    Exemple de mesure horizontale 3D

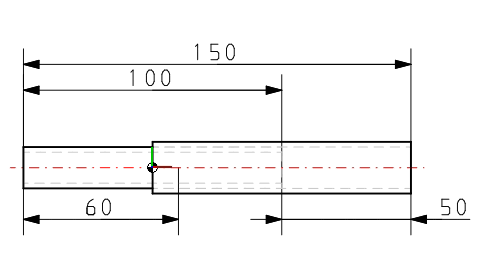

    Exemple de mesure horizontale 2D

    Exemple de mesure horizontale 2D

  • VERTICAL:

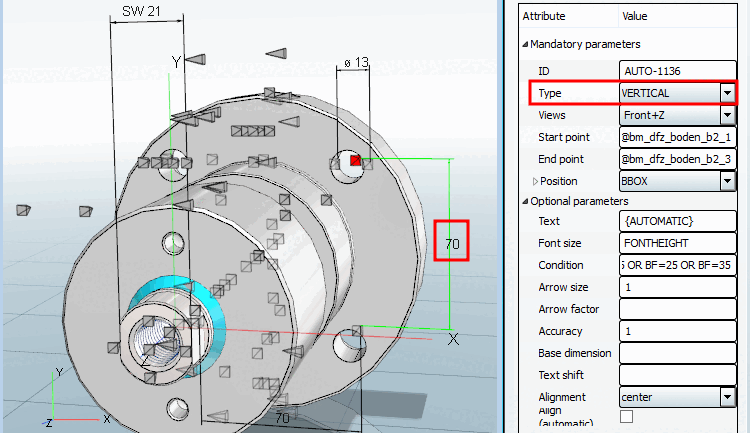

    Exemple de mesure verticale 3D

    Exemple de mesure verticale 3D

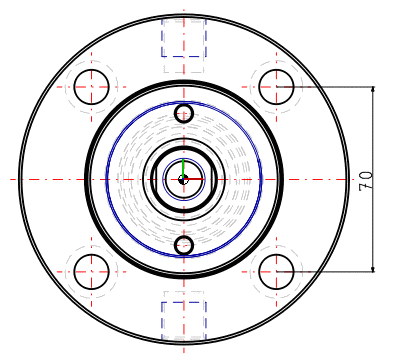

    Exemple de dimension verticale 2D

    Exemple de dimension verticale 2D

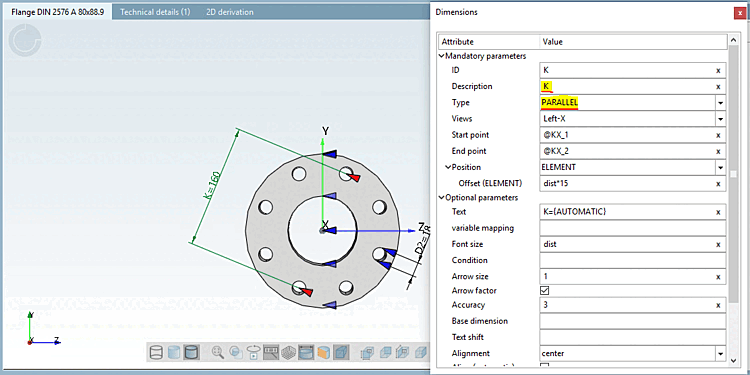

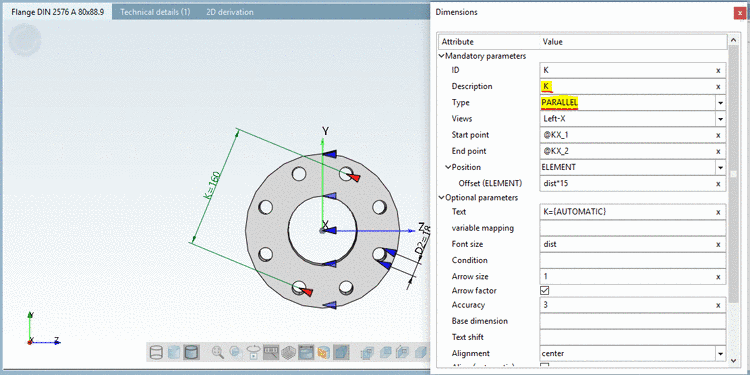

  • PARALLÈLE [PARALLEL]:

    Utilisez la mesure parallèle si la ligne de mesure n'est pas orthogonale au système de coordonnées.
