7.16. Dockingfenster "Bemaßungen"
7.16.2. Horizontal-, Vertikal- und Parallelmaße
Zurück  Weiter

7.16.2. Horizontal-, Vertikal- und Parallelmaße

7.16.2.1. Pflichtparameter
7.16.2.2. Optionale Parameter

Die Parameter für Horizontal-, Vertikal- und Parallelmaß sind fast identisch. Auf die Unterschiede wird explizit hingewiesen.

  • HORIZONTAL:

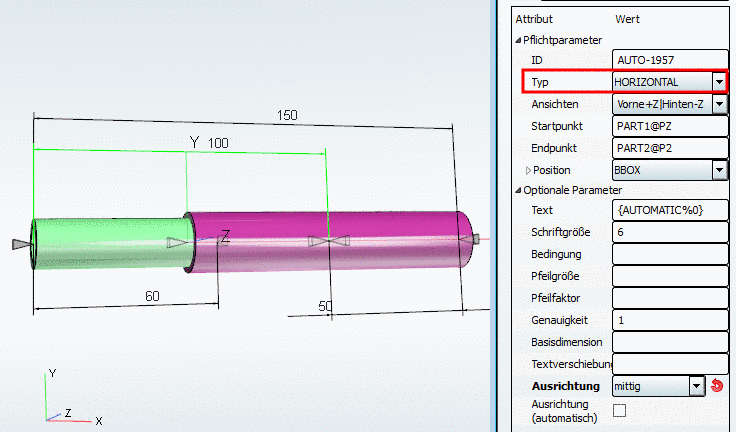

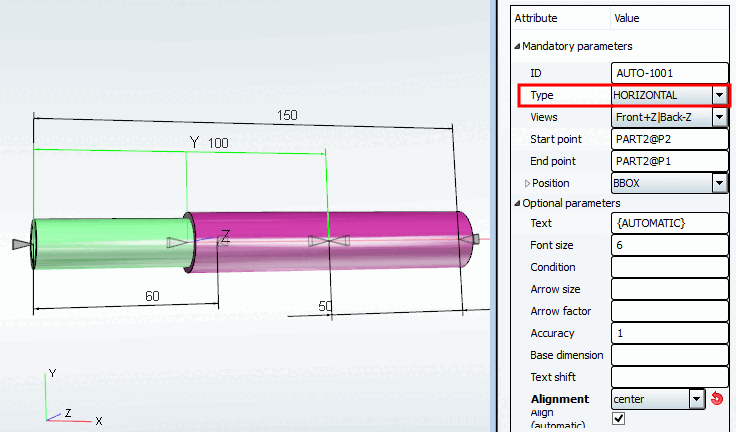

    Beispiel Horizontalmaß 3D

    Beispiel Horizontalmaß 3D

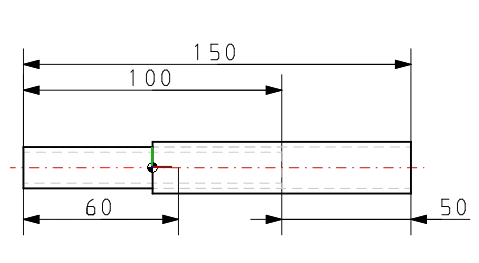

    Beispiel Horizontalmaß 2D

    Beispiel Horizontalmaß 2D

  • VERTIKAL [VERTICAL]:

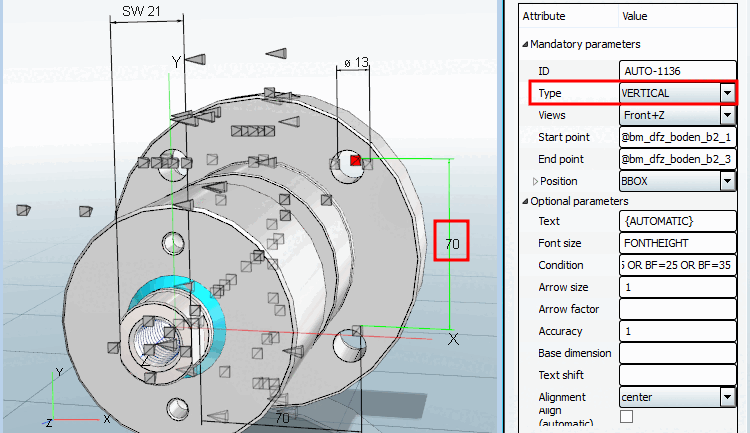

    Beispiel Vertikalmaß 3D

    Beispiel Vertikalmaß 3D

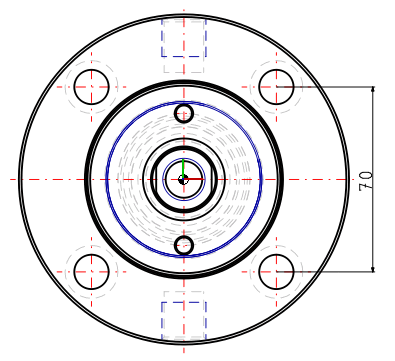

    Beispiel Vertikalmaß 2D

    Beispiel Vertikalmaß 2D

  • PARALLEL:

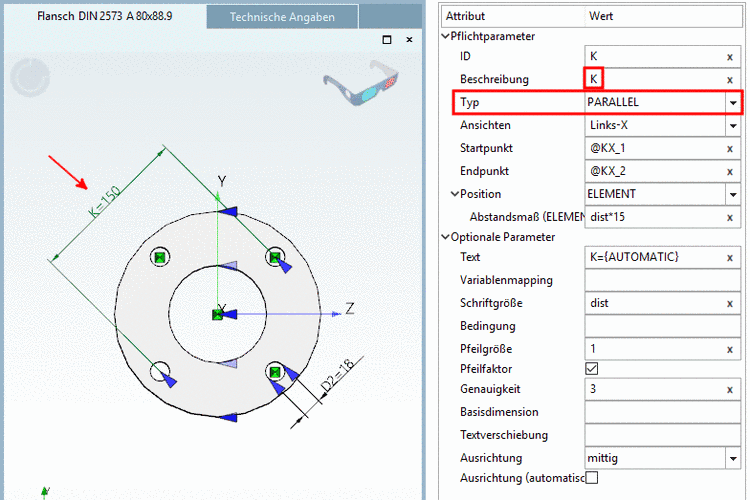

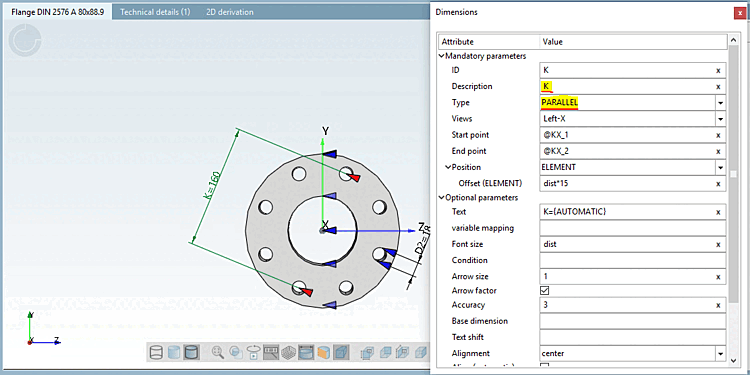

    Nutzen Sie das Parallelmaß, wenn die Messlinie nicht orthogonal zu dem Koordinatensystem liegt.
