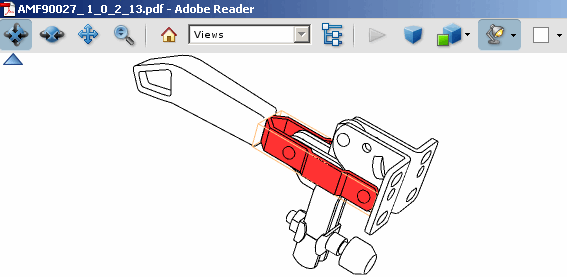

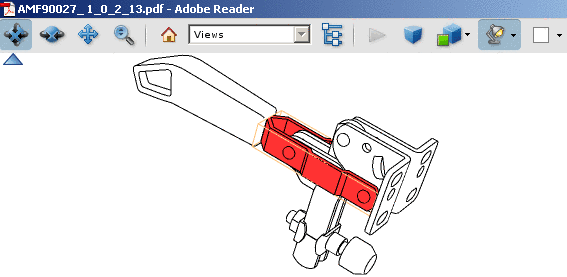

Tous les composants des catalogues CADENAS peuvent être représentés sous forme de corps 3D dans le format largement répandu Adobe PDF. Les composants et assemblages peuvent ainsi être représentés en 3D sur tous les ordinateurs du monde avec une licence standard gratuite d'Adobe Acrobat Reader (à partir de la version 7.0.8). Il est ainsi possible de se faire une idée réaliste du composant dès le départ.
Les domaines d'application d'Adobe Acrobat 3D sont les processus de concertation 3D, une collaboration améliorée et plus précise sur les documents techniques grâce à l'intégration de données 3D, des temps de développement plus courts grâce à des constructions 3D claires et la prévention des erreurs de conception. Un autre domaine d'application est la documentation technique. Les données de conception 3D peuvent désormais être affichées sur n'importe quel bureau sans avoir recours à des applications de CAO natives et la préparation des données CAO pour le marketing et la documentation technique est un jeu d'enfant.
Voir aussi Section 3.1.9.4.4, « Exporter la fiche technique en PDF ».
Sélectionnez via le menu Export, ou la barre d'outils correspondante, Fichier [File] -> Autres [Others] -> PDF (Only 3D).

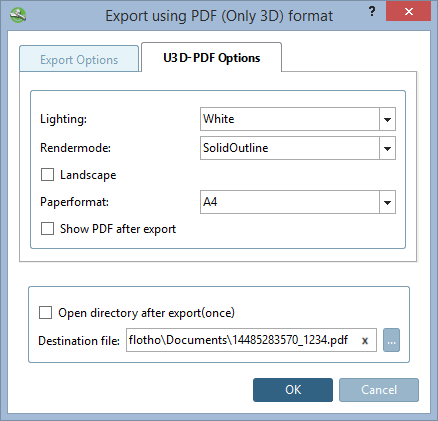

-> La fenêtre de dialogue Exportation au format PDF (Only 3D) s'ouvre.
Certaines options de configuration d'Acrobat Reader peuvent déjà être définies dans la boîte de dialogue.
Sous Fichier cible [Destination file], définissez le nom et l'emplacement du fichier.
Vous trouverez des détails sur l'onglet Options d'exportation [Export Options] sur Section 3.1.9.1.5, « Onglet "Options d'exportation" -> Précision de l'exportation ».
Pour exporter des composants CADENAS de PARTsolutions comme PDF 3D, vous avez besoin d'une licence pour l'interface Acrobat, mais pas d'une licence complète pour Adobe Acrobat 3D.
