Tutti i componenti dei cataloghi CADENAS possono essere visualizzati come oggetti 3D nel diffuso formato Adobe PDF. I componenti e gli assiemi possono quindi essere visualizzati in 3D su tutti i computer del mondo con una licenza standard gratuita per Adobe Acrobat Reader (dalla versione 7.0.8). In questo modo è possibile avere un'immagine realistica del componente in anticipo.

Le aree di applicazione di Adobe Acrobat 3D comprendono i processi di coordinamento 3D, una collaborazione più precisa e migliorata sui documenti tecnici grazie all'integrazione dei dati 3D, tempi di sviluppo più brevi grazie a progetti 3D chiari e l'eliminazione degli errori di progettazione. Un'altra area di applicazione è la documentazione tecnica. I dati di progettazione 3D possono ora essere visualizzati su qualsiasi desktop senza l'uso di applicazioni CAD native e la preparazione di dati CAD per il marketing e la documentazione tecnica è un gioco da ragazzi.

Vedere anche la Sezione 3.1.9.4.4, “Esportazione scheda tecnica in PDF ”.

Selezionare File -> Altro [Others] -> PDF (solo 3D) dal menu Esporta [Export] o dalla barra degli strumenti corrispondente.

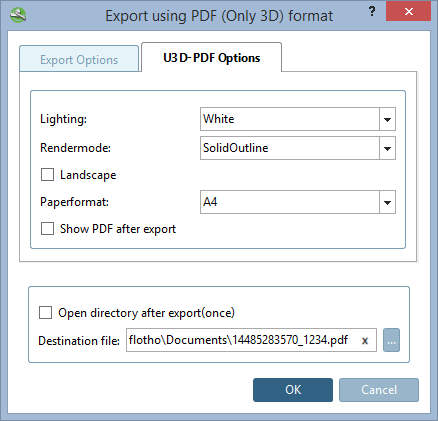

-> Si apre la finestra di dialogo Esporta in formato PDF (solo 3D).

È già possibile effettuare alcune opzioni di impostazione di Acrobat Reader nella finestra di dialogo.

Definire il nome e la posizione di memorizzazione del file in File di destinazione [Destination file].

Sezione 3.1.9.1.5, “Pagina della scheda "Opzioni di esportazione" -> Precisione dell'esportazione ”I dettagli sulla pagina della scheda Opzioni di esportazione [Export Options] sono disponibili all'indirizzo .

Aprire il file PDF.

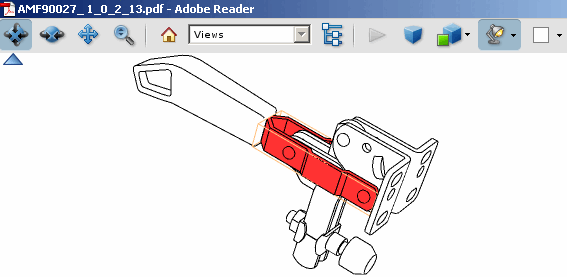

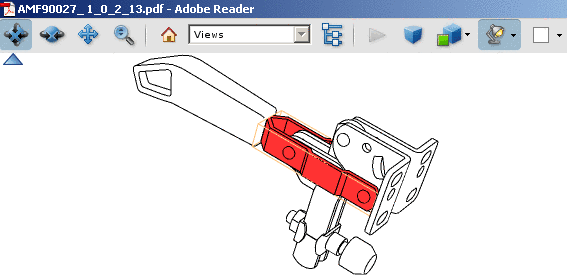

Figura 3.866. PDF 3D in Acrobat Reader

Licenza

Per esportare le parti CADENAS da PARTsolutions come PDF 3D, è necessaria una licenza per l'interfaccia Acrobat, ma non una licenza completa per Adobe Acrobat 3D.
