Si les propriétés physiques sont définies dans la classification CNS du côté de 3Dfindit, elles sont également transmises au système de CAO lors de l'exportation.

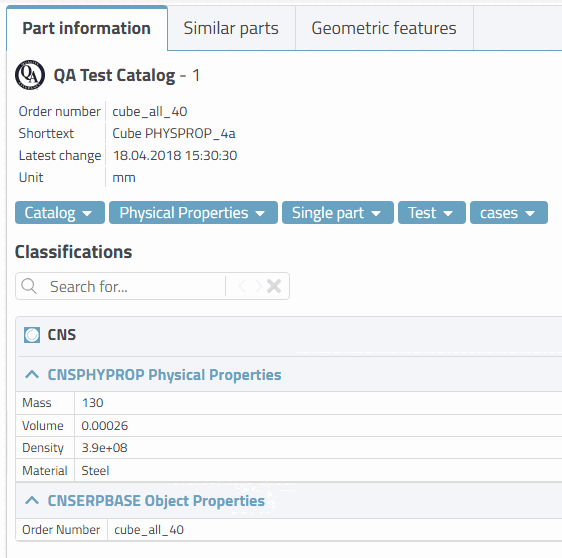

Dans 3Dfindit, les attributs de la classification CNS sont affichés dans la fenêtre d'amarrage Informations sur les pièces [Part information].

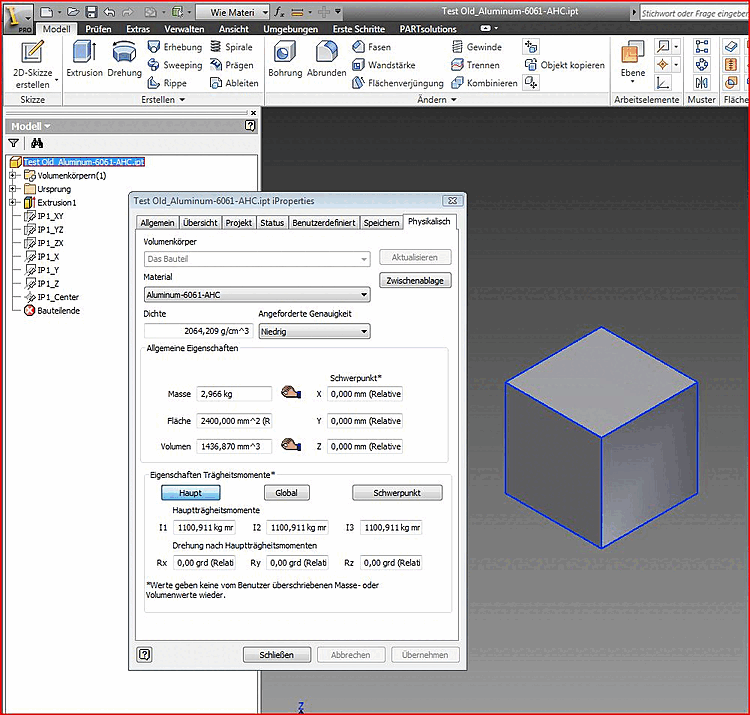

Dans Inventor, les propriétés pyhsiques sont accessibles sous iProperties -> onglet Physique.
Les points suivants montrent comment Inventor se comporte dans différents scénarios :
Si un matériau a été transféré depuis 3Dfindit, celui-ci est créé (c'est de lui que résulte la densité).
Il n'est pas possible de fixer directement la densité, car celle-ci doit être définie par le matériau.
Si un volume a été transféré depuis 3Dfindit, la masse et la densité sont calculées via Inventor.
Si une masse a été transférée depuis 3Dfindit, le volume et la densité sont calculés via Inventor.
Si une masse et un volume ont été transmis depuis 3Dfindit, la densité est toujours calculée directement. (La densité du matériau est écrasée | Densité = masse / volume)
Pour calculer la masse, la surface, le volume et la densité, cliquez sur .
