Se le proprietà fisiche sono impostate nella classificazione CNS sul lato 3Dfindit, queste vengono trasferite anche al sistema CAD durante l'esportazione.

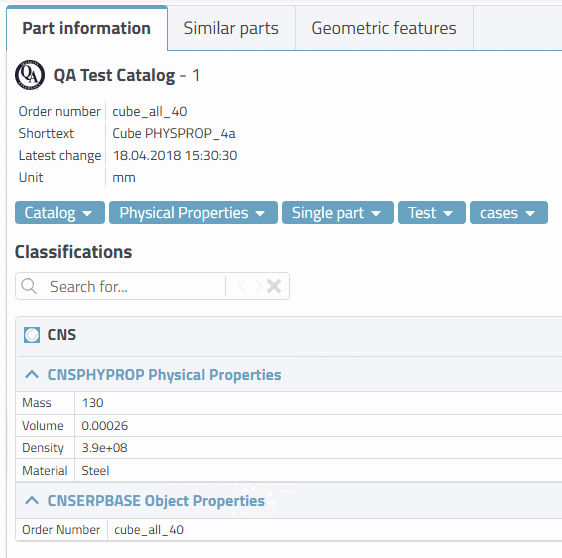

In 3Dfindit, gli attributi della classificazione CNS sono visualizzati nella finestra di aggancio delle informazioni sul pezzo [Part information].

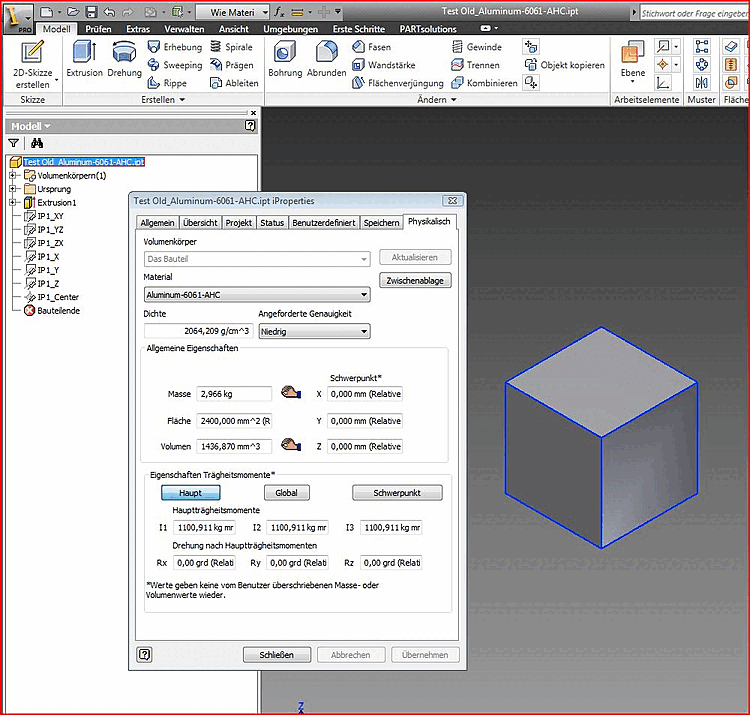

In Inventor, le proprietà fisiche possono essere richiamate nella pagina iProperties -> Physical tab.
I punti seguenti mostrano il comportamento di Inventor in diversi scenari:
Se è stato trasferito un materiale da 3Dfindit, questo viene creato (la densità risulta da questo).
Non è possibile impostare direttamente la densità, che deve essere definita dal materiale.
Se un volume è stato trasferito da 3Dfindit, la massa e la densità vengono calcolate tramite Inventor.
Se una massa è stata trasferita da 3Dfindit, il volume e la densità vengono calcolati tramite Inventor.
Se una massa e un volume sono stati trasferiti da 3Dfindit, la densità viene sempre calcolata direttamente. (La densità del materiale viene sovrascritta | densità = massa / volume).
Fare clic su per calcolare la massa, l'area, il volume e la densità.
