6.3.3.  Créer une variante dans le PARTlinkManager

Pour créer une variante dans PARTlinkManager, procédez comme suit :

  1. Sélectionnez la ligne souhaitée dans PARTlinkManager.

  2. Appelez la commande Créer une variante en tant que nouvelle copie [Create variant as new copy] via le menu contextuel.

    -> La fenêtre de dialogue du même nom s'ouvre.

  3. Cochez la case Attribuer un numéro ERP [Assign ERP number].

    -> Le bouton Avancé [Extended] est activé.

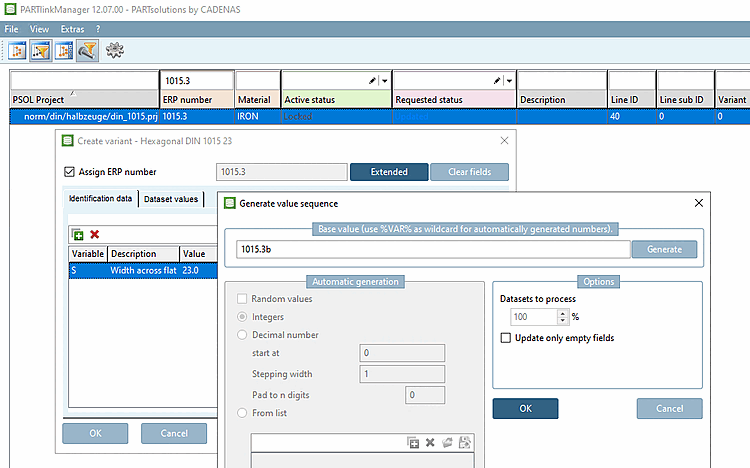

  4. Cliquez sur le bouton Avancé [Extended].

    -> La fenêtre de dialogue Générer une séquence de valeurs [Generate value sequence] s'ouvre.

  5. Inscrivez le numéro souhaité pour la variante.

  6. Confirmez en cliquant sur Ok.

  7. La boîte de dialogue Créer une variante [Create variant] s'affiche à nouveau.

  8. Editez la variable souhaitée (ici dans l'exemple 'S')

  9. Confirmez en cliquant sur Ok.

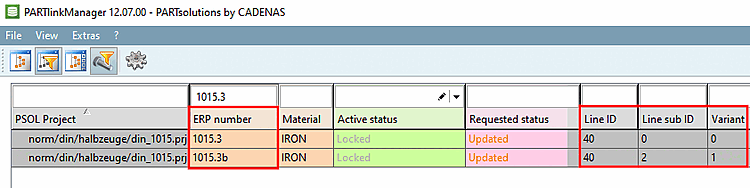

  10. -> La variante apparaît comme nouvelle ligne dans le PARTlinkManager.

    La variante est gérée dans la LinkDB/PLDBDEMO avec le même ID de ligne [Line ID], mais avec un subID de ligne [Line sub ID] différent.[12]

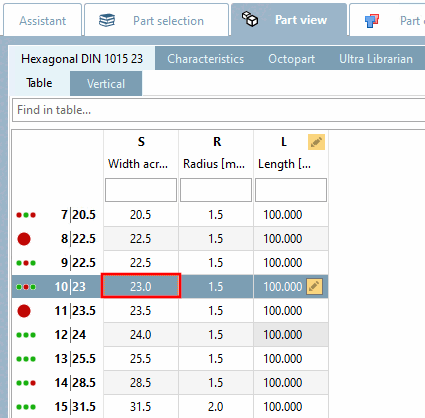

  11. Contrôlez l'affichage dans le PARTdataManager.

    La variante avec un diamètre nominal de filetage modifié est affichée à côté de la géométrie initiale.



[12] Vous trouverez des informations sur les variantes sur le site Section 6.1.3.2, « Traitement interne des variantes ».
