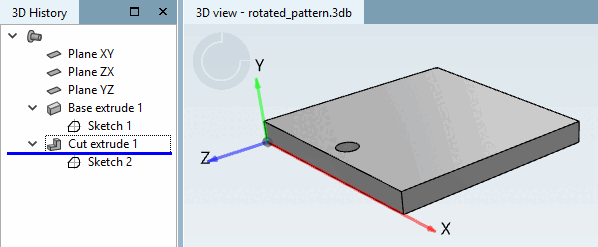

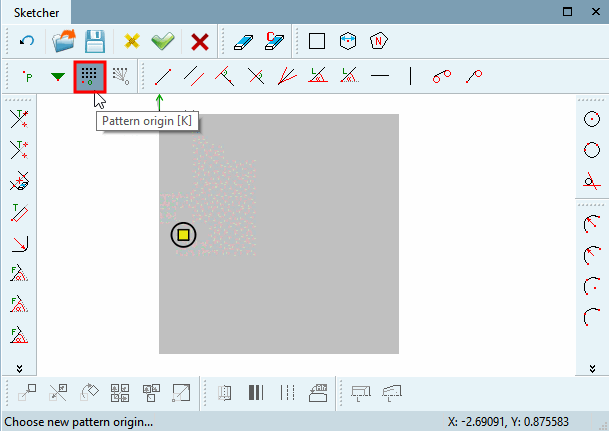

Ouvrir l'esquisse avec le trou d'origine et placer l'origine du modèle sur le trou à l'aide du bouton Origine du modèle [Pattern origin].

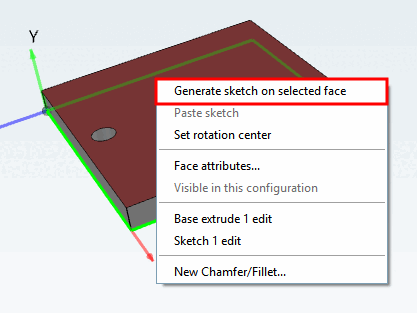

Créez une nouvelle esquisse pour le motif en utilisant Créer une nouvelle esquisse sur la face sélectionnée [Generate sketch on selected face].

Remarque Placer l'esquisse des points du motif sur le même plan que l'esquisse contenant l'origine du motif.

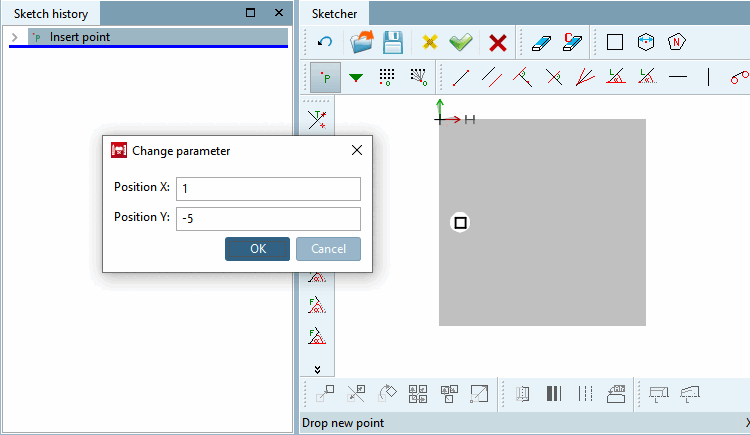

Dans cette esquisse, placez le point de départ pour la construction du motif exactement au même endroit que le point d'origine dans l'autre esquisse.

Marquez le point.

-> Cela permet d'afficher les commandes de copie.

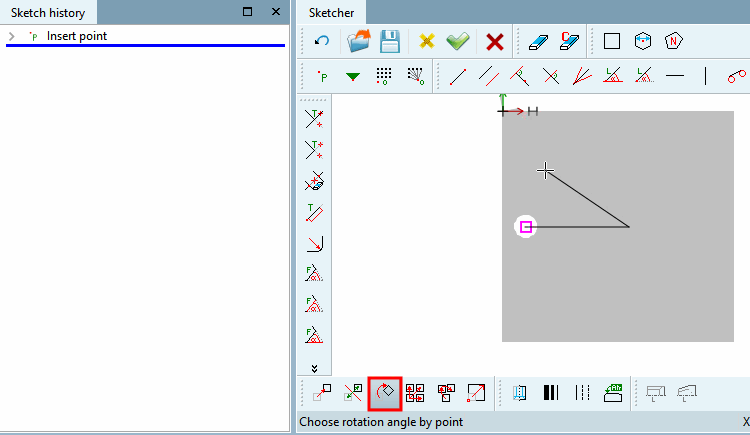

Tout en maintenant la touche Ctrl enfoncée, cliquez sur le bouton Faire pivoter la sélection [Rotate selection] .

Remarque Sans la touche Ctrl, on déplace, avec, on copie. Maintenez la touche Ctrl enfoncée pendant les étapes suivantes !

Suivez les instructions de la ligne d'état :

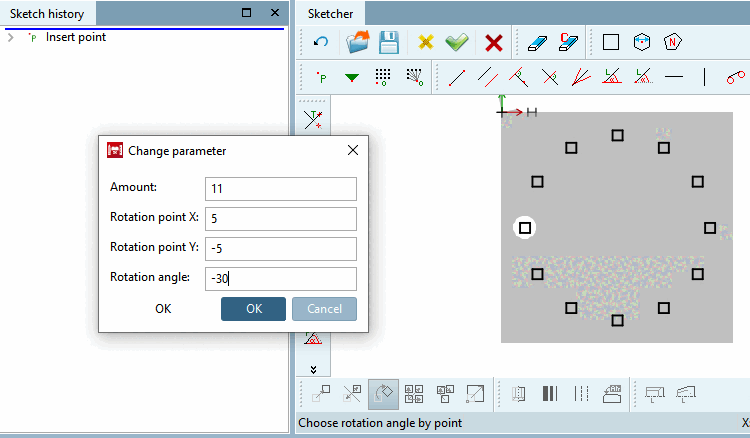

-> La fenêtre de dialogue Modifier les paramètres [Change parameter] s'ouvre.

Adaptez les valeurs dans les champs de saisie pour le nombre [Amount], le point de rotation [Rotation point] et l'angle de rotation [Rotation angle] et confirmez en cliquant sur Ok.

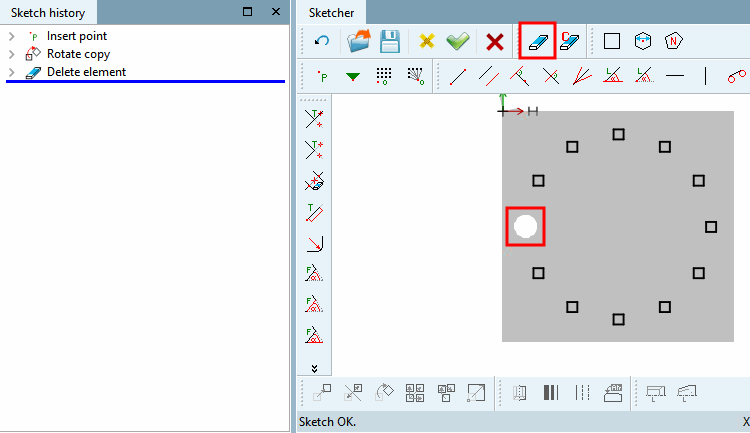

Supprimez le point de base à l’aide de l’option Supprimer l’élément [Delete element] , sinon il sera créé deux fois. Le Le point de base se trouve dans l’autre esquisse.

Cliquez sur le bouton Appliquer les modifications [Accept changes] .

-> La vue d'esquisse se ferme.

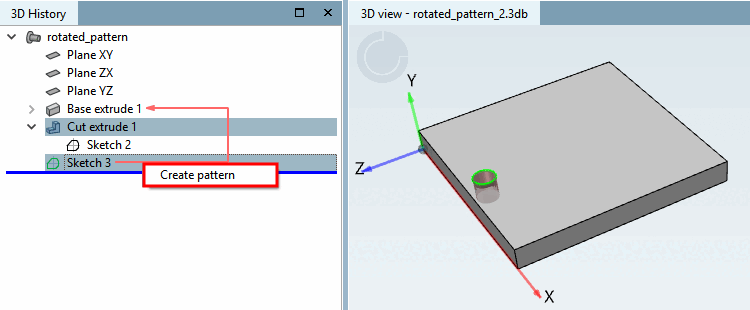

Dans l' historique 3D [3D History], sélectionnez les étapes de construction Cut extrude et l'esquisse qui contient le motif (dans l'exemple, l 'esquisse 3 ) et cliquez sur Créer un motif [Create pattern] dans le menu contextuel.

Créer un modèle [Create pattern]

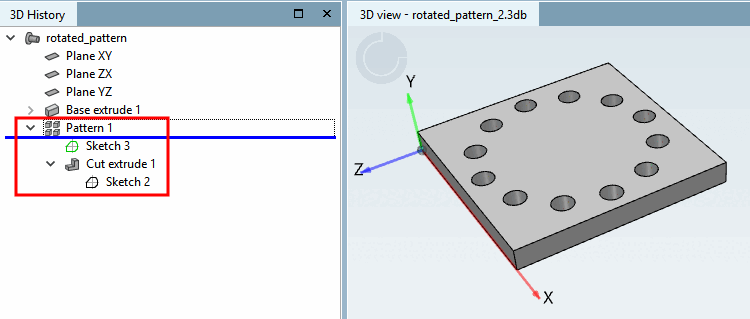

-> Les trous sont multipliés conformément au modèle.

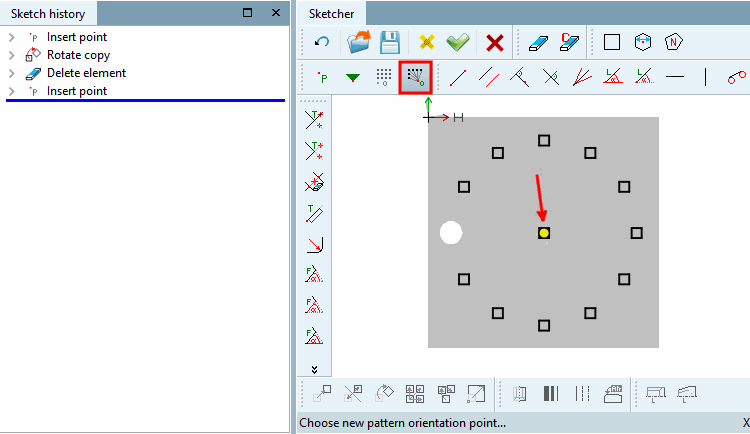

Aligner les trous sur le point de référence

Remarque Le point de référence central du motif doit être placé, sinon les systèmes de CAO ne peuvent pas reconnaître le motif comme un motif de rotation.
