7.6.2.10.2.2. Creare un modello di rotazione

In uno schema di rotazione, i fori sono disposti in cerchio attorno a un centro centrale.

Schema di rotazione con fori

Figura 7.185. Schema di rotazione con fori

L'esempio seguente mostra in dettaglio la struttura passo-passo per la creazione di un modello di rotazione.

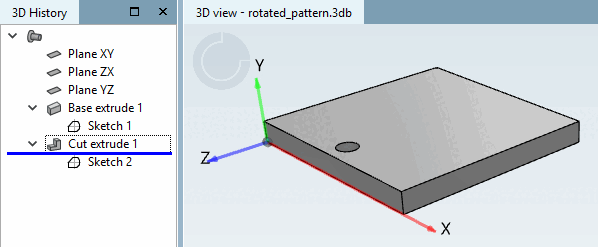

Situazione iniziale: il foro originale è già stato creato con l' estrusione Cut (schizzo 2). Questo deve essere duplicato in forma circolare in modo da creare un totale di 12 fori.

Foro originale

Figura 7.186. Foro originale

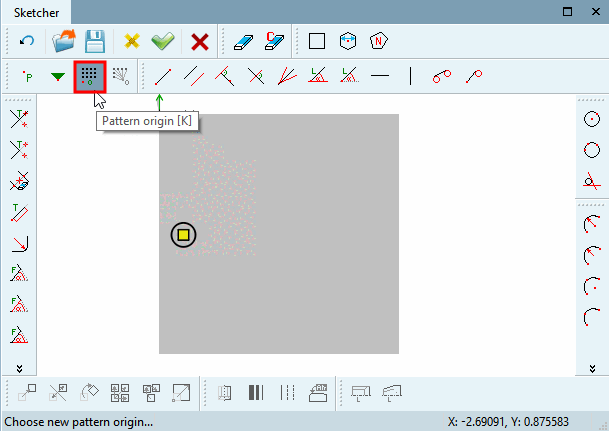

  1. Aprire lo schizzo con il foro originale e impostare l'origine del modello sul foro utilizzando il pulsante Origine modello [Pattern origin].

    Figura 7.187.

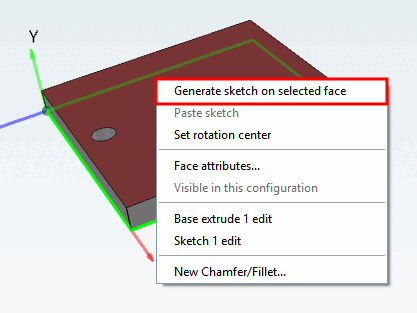

  2. Utilizzare Crea nuovo schizzo sull'area selezionata [Generate sketch on selected face] per creare un nuovo schizzo per il modello.

    [Nota]Nota

    Impostare lo schizzo per i punti del modello allo stesso livello dello schizzo con l'origine del modello.

    Figura 7.188.

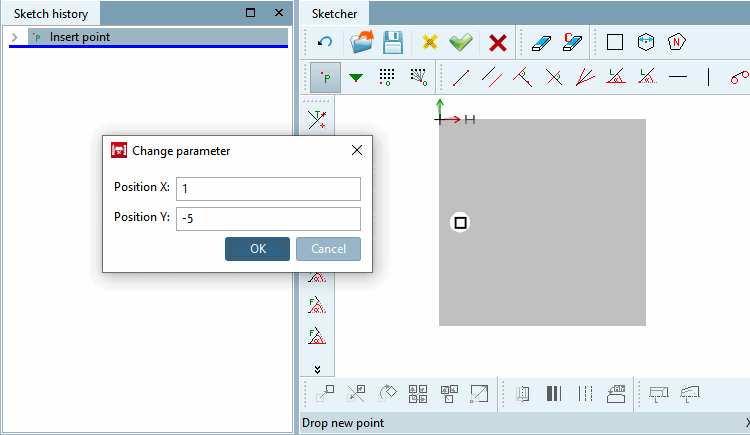

  3. In questo schizzo, posizionare il punto di partenza ( inserire un punto [Insert point] ) per la costruzione del motivo esattamente nello stesso punto in cui si trova il punto di origine nell' altro schizzo.

  4. Selezionare la voce.

    -> Visualizza i comandi di copia.

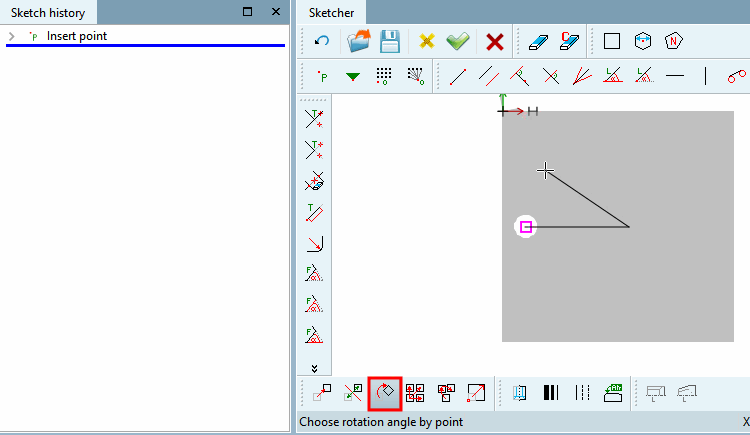

  5. Tenendo premuto il tasto Ctrl, fare clic sul pulsante Ruota selezione [Rotate selection] .

    [Nota]Nota

    Senza il tasto Ctrl viene spostato, con la copia.

    Tenere premuto il tasto Ctrl durante i passaggi successivi!

    Seguire le istruzioni della barra di stato:

    • Selezionare il punto di rotazione [Choose rotation point]

    • Specificare l'angolo di riferimento tramite un punto [Choose reference angle by point]

    • Specificare l'angolo di rotazione tramite un punto [Choose rotation angle by point]

    -> Si apre la finestra di dialogo Modifica parametri [Change parameter].

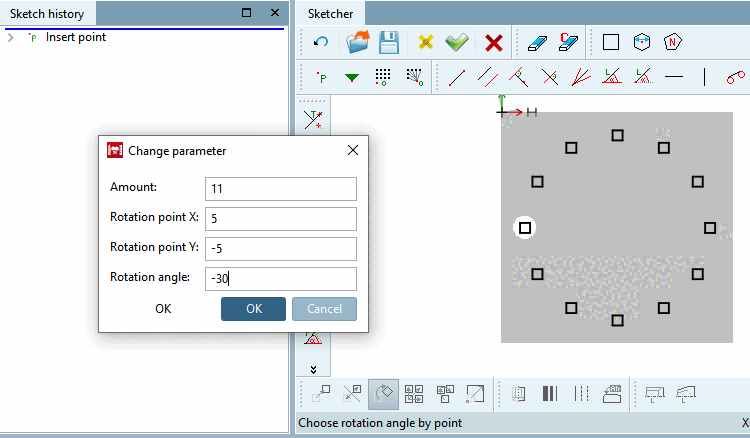

  6. Modificate i valori nei campi di immissione relativi a Numero [Amount] (solo il numero di quelli appena aggiunti), Punto di rotazione [Rotation point] e Angolo di rotazione [Rotation angle], quindi confermate con Ok.

    Figura 7.189.

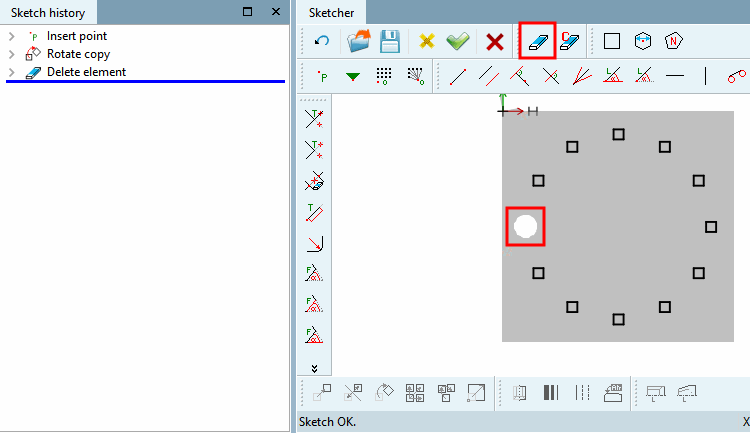

  7. Eliminate il punto base utilizzando Elimina elemento [Delete element] , altrimenti verrebbe creato due volte. Le Il punto base si trova nell'altro schizzo.

    Figura 7.190.

  8. Fare clic sul pulsante Applica modifiche [Accept changes] .

    -> La vista schizzo è chiusa.

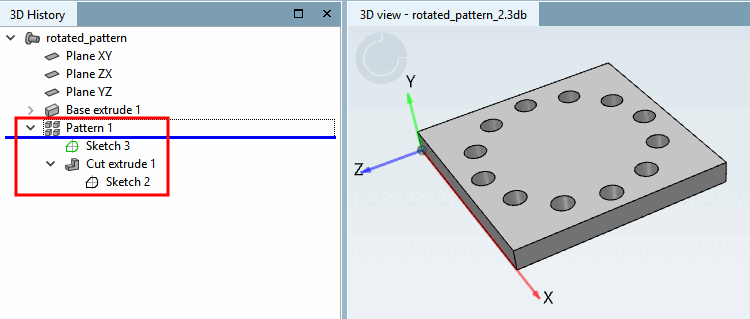

  9. Nella cronologia 3D [3D History], selezionare le fasi del disegno Taglia estrudi e lo schizzo che contiene il modello (nell'esempio, lo schizzo 3 ) e fare clic su Crea modello [Create pattern] nel menu contestuale.

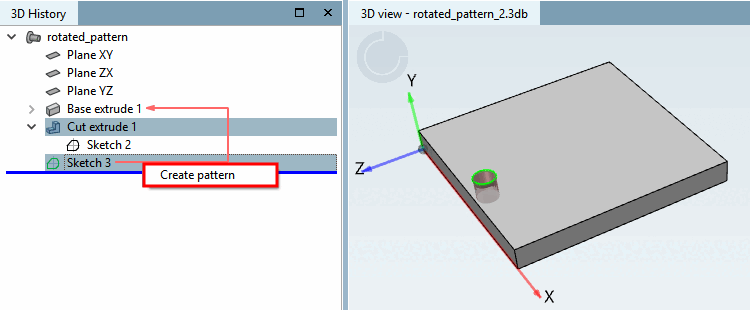

    Creare un modello [Create pattern]

    Figura 7.191. Creare un modello [Create pattern]

    -> I fori vengono duplicati secondo lo schema.

  10. Allineare i fori al punto di riferimento

    [Nota]Nota

    È necessario impostare il punto di riferimento centrale del modello, altrimenti i sistemi CAD non saranno in grado di riconoscere il modello come modello di rotazione.

    • Inserire un punto al centro del disegno.

    • Fare clic sul pulsante Punto di riferimento della serie di rotazione [Reference point for rotated pattern] pulsante.

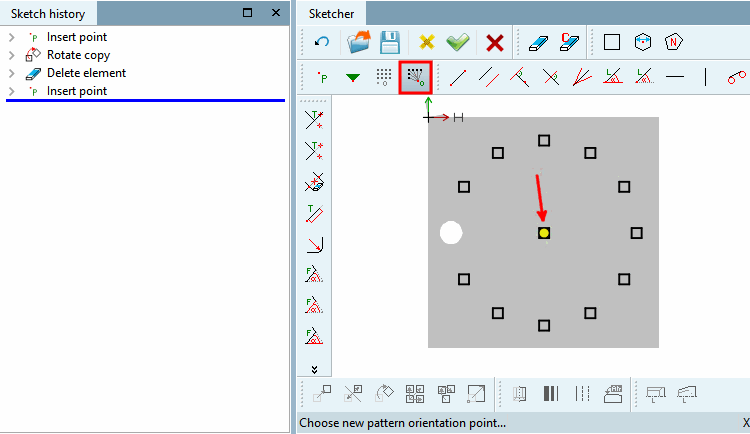

      Punto di riferimento per i modelli di rotazione [Reference point for rotated pattern]

      Figura 7.192.  Punto di riferimento per i modelli di rotazione [Reference point for rotated pattern]

    • Infine, fai clic sul pulsante Pulsante Cambia subentrare [Accept changes] .

    [Nota]Nota

    Se riproponete lo stesso esempio con un ritaglio rettangolare, potrete notare l'allineamento al punto di riferimento centrale .

    I singoli elementi del motivo sono allineati rispetto al punto centrale .

    Figura 7.193. I singoli elementi del motivo sono allineati rispetto al punto centrale .
