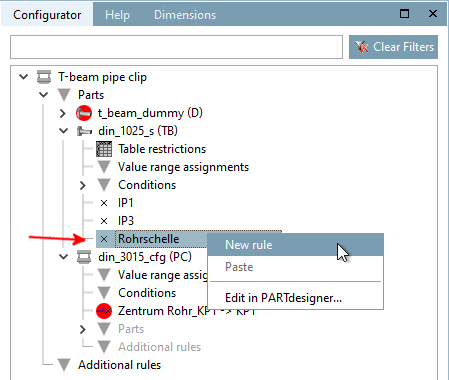

Dans la fenêtre Configurateur [Configurator] de docking, dans le composant "Poutre en double T (T)", dans le menu contextuel du point d'attache "Collier de serrage", cliquez sur la commande Nouvelle règle [New rule].

Attribuez un nom (ici "Collier de serrage") et définissez la pièce à assembler (ici "Collier de serrage") et le point d'assemblage (ici "Centre tube_KP1").

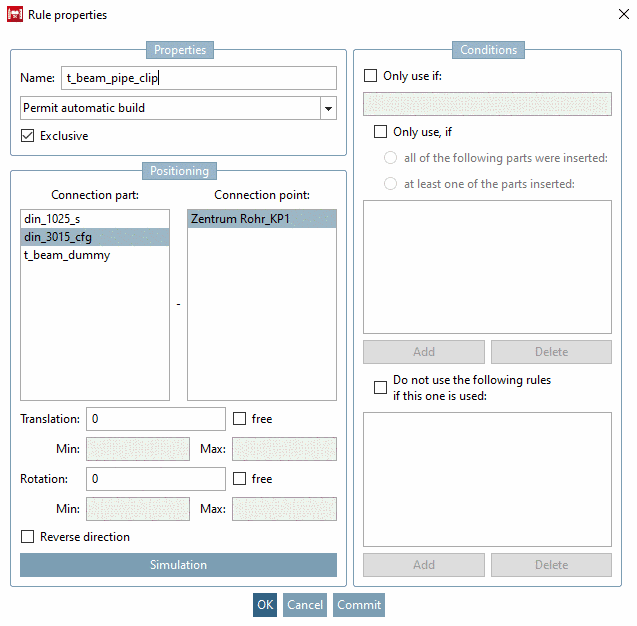

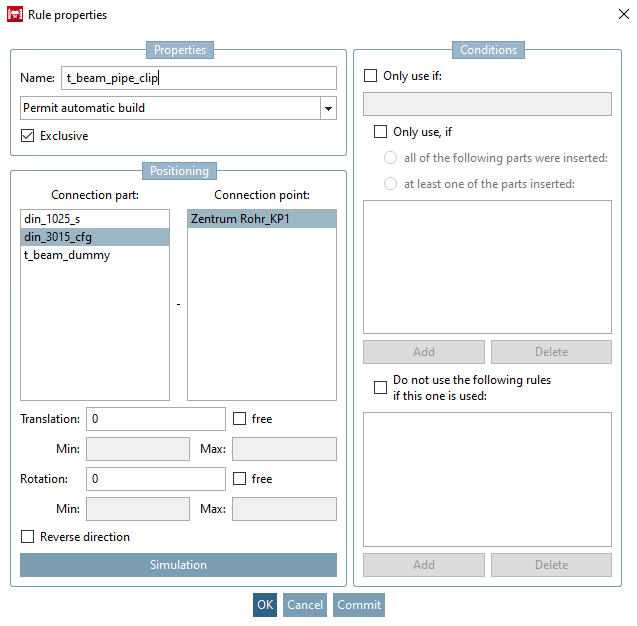

Règle pour le point d'attache "collier de serrage" sur l'élément de construction "poutre en double T

Dans la fenêtre d'ancrage Structure [Assembly], cliquez sur l'élément racine de l'assemblage, puis sur la pièce de départ fictive et sélectionnez ensuite une ligne de tableau.

Comme l'option Ajouter automatiquement des points d'attache libres [Append free connection points automatically] a été activée dans la boîte de dialogue Propriétés de l'assembly [Assembly properties], la construction devrait maintenant se faire automatiquement.

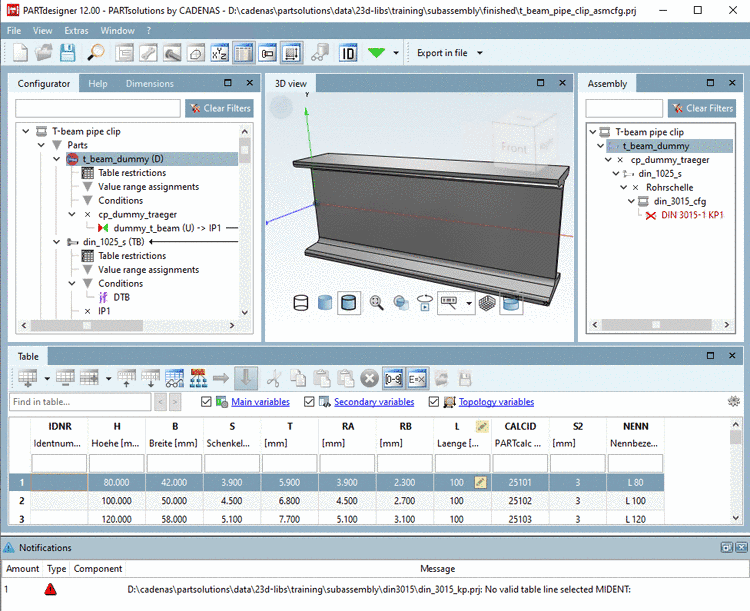

Aucune ligne de tableau valide sélectionnée [No valid table line selected]

-> La construction se fait automatiquement, mais s'arrête au niveau du collier de serrage. La raison en est qu'aucune ligne de tableau ne peut être déterminée automatiquement pour celui-ci.

-> C'est pourquoi un message d'erreur correspondant apparaît : "Aucune ligne de tableau valide n'a été sélectionnée [No valid table line selected]".

Dans la structure, cliquez sur l'élément rouge du collier de serrage, puis sur une ligne du tableau.

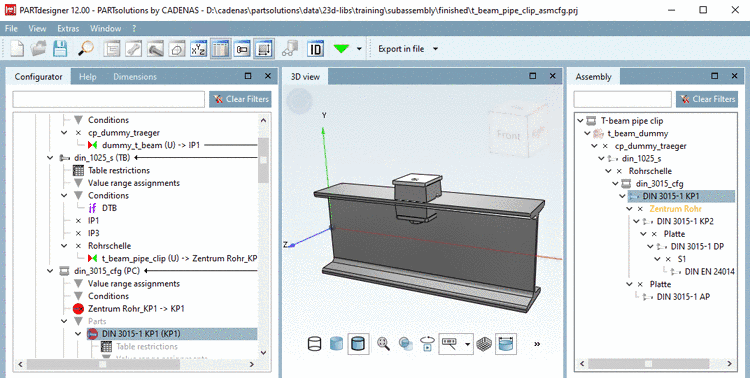

-> La mise en place se déroule maintenant complètement ; il y a cependant encore des ajustements à faire.
