7.13.4.6.  Configurer les partages de variables

[Remarque]Remarque

Si des opérations doivent être effectuées en utilisant des variables pour déterminer le collier de serrage correct, une validation des variables [Variable share] doit être configurée au préalable pour toutes les variables utilisées.

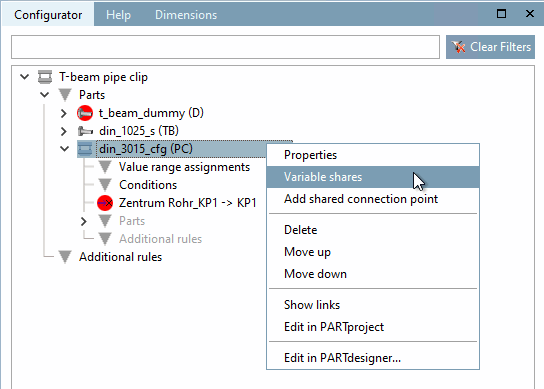

  1. Dans la fenêtre du configurateur [Configurator] de docking, dans le menu contextuel du "Collier de serrage (R)", cliquer sur la commande Libérations de variables [Variable shares].

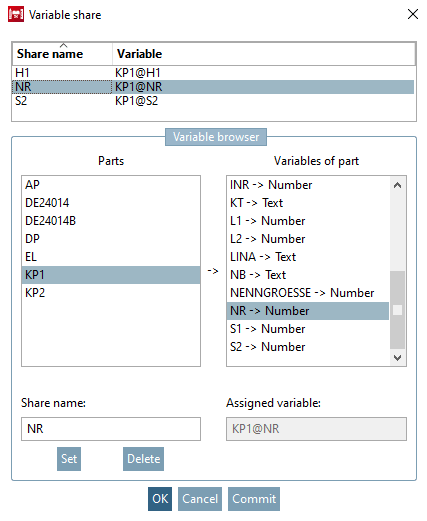

    -> La boîte de dialogue Partage des variables [Variable share] s'ouvre.

  2. Attribuez un nom sous Nom de partage [Share name] (ici "NR").

  3. Sélectionnez la pièce et la variable de la pièce (ici KP1 et NR).

    Cette validation est utilisée pour la sélection correcte des lignes dans le composant "KP1".

  4. Cliquez sur Définir [Set].

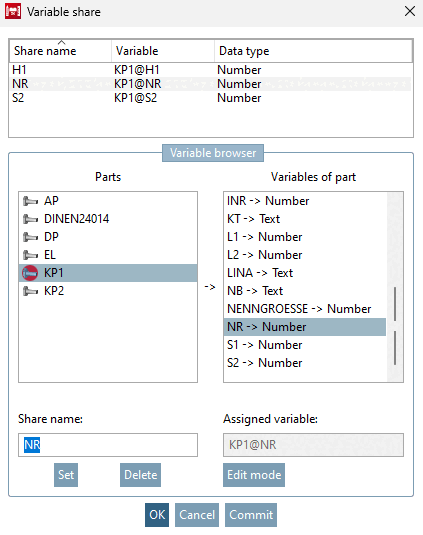

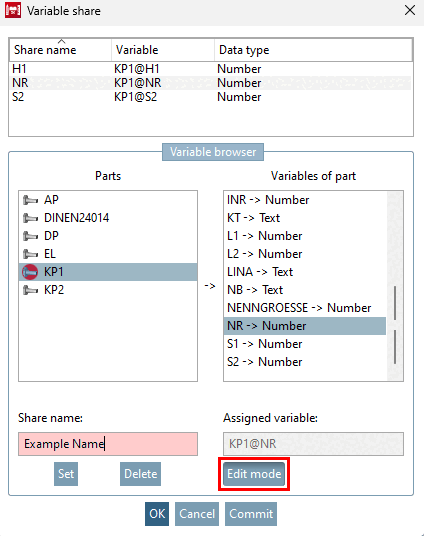

    -> Le nom du partage [Share name] et la variable [Variable] sont affichés en haut.

  5. Cliquez sur Appliquer [Commit] et OK.

  6. Procédez de la même manière pour "H1" et "S2". Ces dégagements seront utilisés plus tard pour la translation du collier de serrage.
