7.13.4.6. Variablenfreigaben einrichten

[Hinweis]Hinweis

Sollen zur Bestimmung der korrekten Rohrschelle Operationen mit Verwendung von Variablen durchgeführt werden, muss zuvor für alle verwendeten Variablen eine Variablenfreigabe eingerichtet werden.

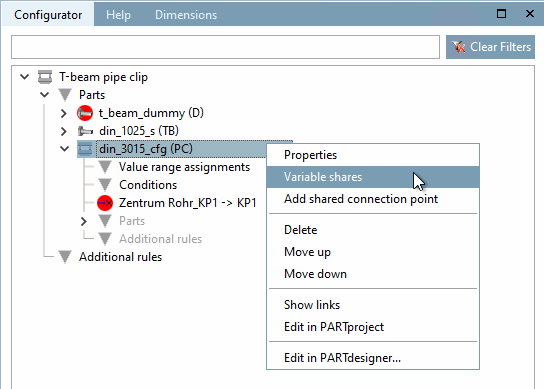

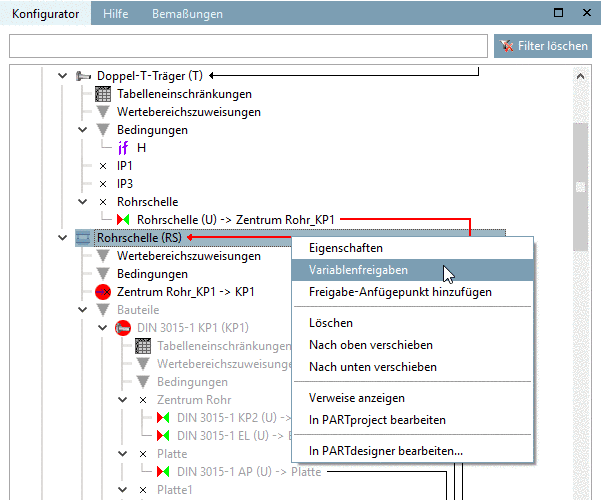

  1. Klicken Sie im Dockingfenster Konfigurator, im Kontextmenü der "Rohrschelle (R)", auf den Befehl Variablenfreigaben.

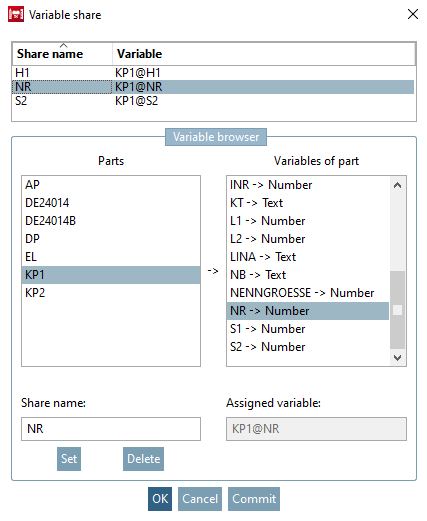

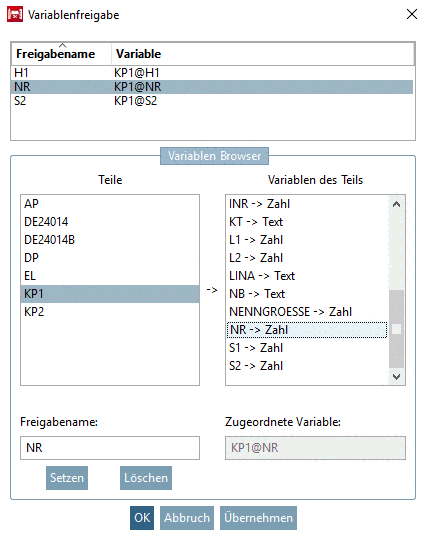

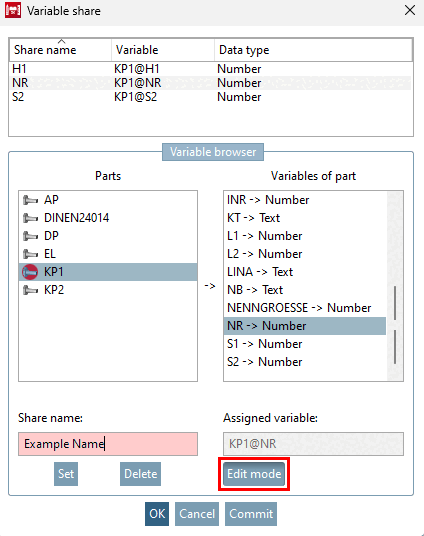

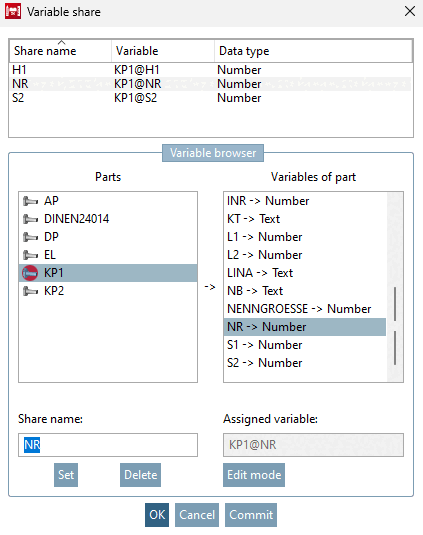

    -> Das Dialogfenster Variablenfreigabe wird geöffnet.

  2. Vergeben Sie unter Freigabename einen Namen (hier "NR").

  3. Wählen Sie Teil und Variable des Teils (hier KP1 und NR).

    Diese Freigabe wird für die korrekte Zeilenauswahl im Bauteil "KP1" verwendet.

  4. Klicken Sie Setzen.

    -> Freigabename und Variable werden oben angezeigt.

  5. Klicken Sie Übernehmen und OK.

  6. Verfahren Sie genauso für "H1" und "S2". Diese Freigaben werden später für die Translation der Rohrschelle verwendet.
