7.13.4.6.  Impostazione di rilasci variabili
Indietro  Avanti

7.13.4.6.  Impostazione di rilasci variabili

[Nota]Nota

Se le operazioni devono essere eseguite utilizzando le variabili per determinare la corretta pinza per tubi, è necessario prima impostare uno sblocco variabile [Variable share] per tutte le variabili utilizzate.

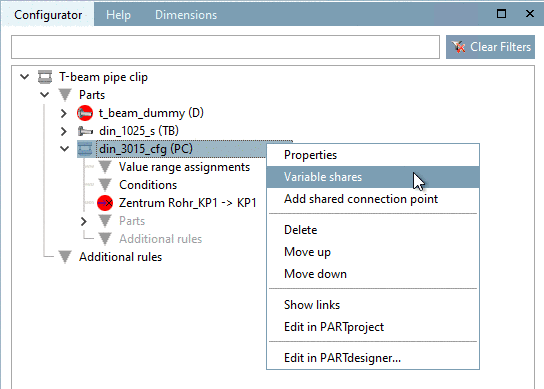

  1. Nella finestra di aggancio del Configuratore [Configurator], nel menu contestuale del "Morsetto per tubi (R)", fare clic sul comando Rilasci variabili [Variable shares].

    Figura 7.1082.

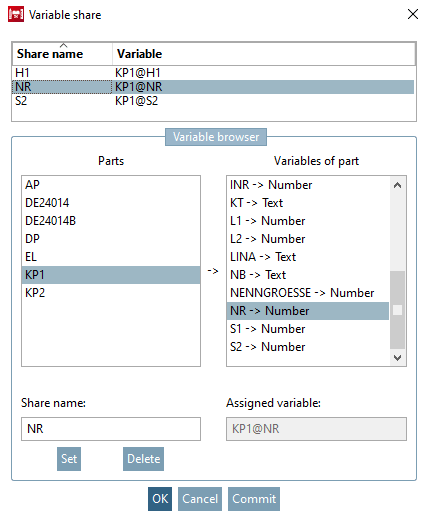

    -> Si apre la finestra di dialogo Rilascio della variabile [Variable share].

    Figura 7.1083.

  2. Assegnare un nome alla voce Nome della condivisione ( [Share name] qui "NR").

  3. Selezionare la parte e la variabile della parte (qui KP1 e NR).

    Questo rilascio viene utilizzato per la corretta selezione delle linee nel componente "KP1".

  4. Fare clic su Imposta [Set].

    -> Il nome della quota [Share name] e la variabile [Variable] sono visualizzati in alto.

  5. Fare clic su Applica [Commit] e su OK.

  6. Procedere allo stesso modo per "H1" e "S2". Questi sganci saranno utilizzati in seguito per la traslazione della fascetta per tubi.
