1.13.1.3.2.21.  Sketcher: L'offset des contours est pris en charge dans les sketches

L'outil Décalage du contour [Contour offset] crée un double du contour avec un facteur d'échelle. Dans la fenêtre du docking Editer l'élément [Edit element], il suffit de saisir la distance [Distance] souhaitée par rapport au contour original. (Fonctionnalité à des fins de démonstration uniquement, non validée).

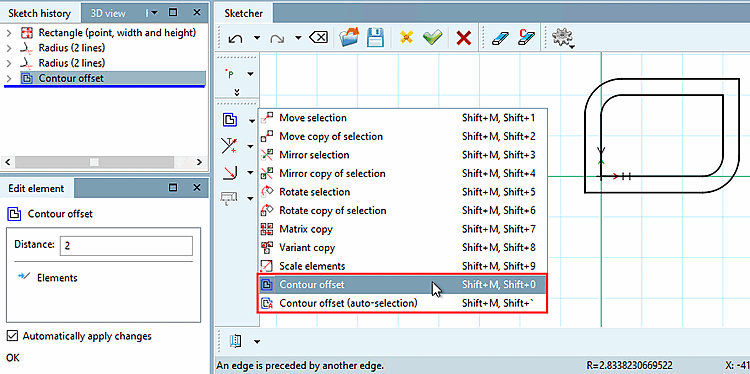

Résultat de l' offset de contour [Contour offset]

Résultat de l' offset de contour [Contour offset]

Restrictions

  • Actuellement, il n'est possible de créer qu'UN seul autre contour sur la base d'un seul.

  • Konturoffset [Contour offset] ne prend pas en charge les ellipses et les arcs elliptiques.
