1.13.1.3.2.21.  Sketcher: supporto dell' offset dei contorni negli schizzi

Lo strumento di spostamento del contorno [Contour offset] crea un duplicato del contorno con un fattore di scala. È sufficiente inserire la distanza [Distance] desiderata dal contorno originale nella finestra di aggancio Modifica elemento [Edit element]. (Funzione solo a scopo dimostrativo, non rilasciata).

Risultato dell' offset del contorno [Contour offset]

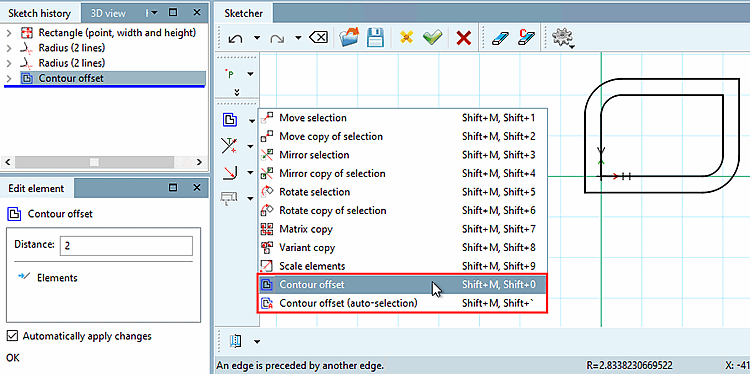

Figura 1.791.  Risultato dell' offset del contorno [Contour offset]

Limitazioni

  • Attualmente è possibile creare solo UN ulteriore contorno sulla base di un contorno.

  • La compensazione dei contorni [Contour offset] non supporta ellissi e archi ellittici.
