5.8.2.1.16.
Automatisation
5.8.2.1.16.20.
Enrichir le catalogue avec des informations sur les accessoires
|  |
| Précédent | Suivant |
La fonction Enrichir le catalogue avec des informations sur les accessoires [Enrich the catalog with accessory information] offre la possibilité d'importer des informations de mappage à partir d'un fichier CSV. Dans PARTproject, les entrées correspondantes sont alors automatiquement placées sur la page d'onglet Références [Links] et le résultat final affiche les accessoires dans PARTdataManager.

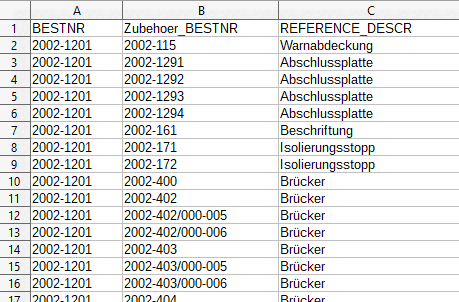

Le fichier CSV doit impérativement contenir des informations sur le numéro de commande de la pièce source et de l'accessoire. La colonne décrivant la relation avec la pièce source est facultative.
Les noms des colonnes peuvent être choisis librement et sont proposés à la sélection dans la boîte de dialogue.

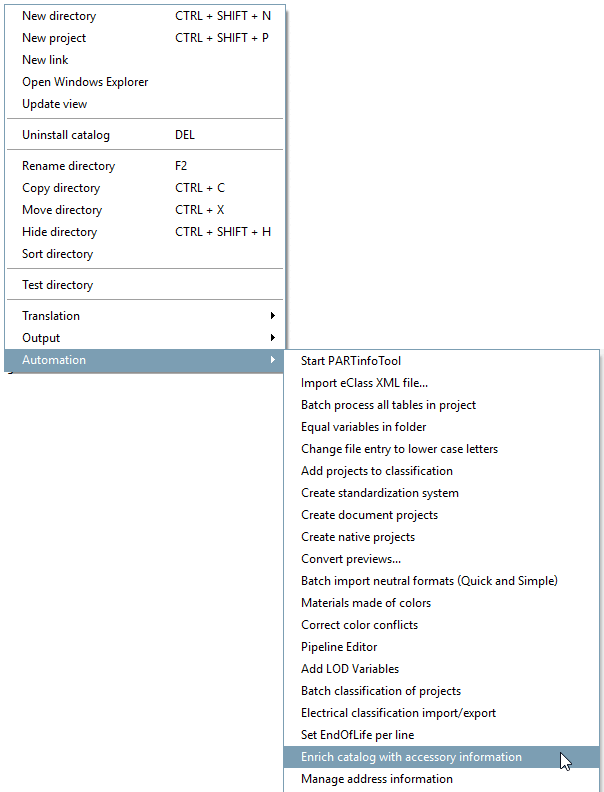

Dans PARTproject, sélectionnez le répertoire souhaité et cliquez sur la commande Enrichir le catalogue avec des informations sur les accessoires [Enrich the catalog with accessory information].
-> La boîte de dialogue du même nom s'ouvre.

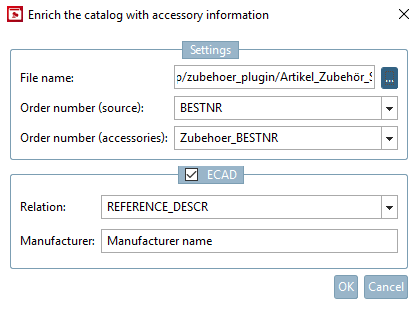

Enrichir le catalogue avec des informations sur les accessoires [Enrich the catalog with accessory information]
Sous Paramètres [Settings] -> Nom de fichier [File name], déterminez le fichier CSV qui contient les informations de mappage et, dans les zones de liste, les colonnes correspondantes :
ECAD: Si l'option est activée, les données de classification sont également définies pour l'accessoire (classe CNSELEK|5|4 - voir aussi Section 5.12.11.20, « Accessoires (Associated Part [CNSELEK|5|4]) » ).
Relation: L'entrée de la colonne correspondante du fichier CSV se fait dans la classe CNSELEK|5|4 dans la caractéristique 000054001 (Part relation to the main device ).
Fabricant [Manufacturer]: l'entrée de la colonne correspondante du fichier CSV se fait dans la classe CNSELEK|5|4 dans la caractéristique 00005A001 (nom du fabricant ).
Les entrées suivantes sont automatiquement définies :
Numéro de commande de l'accessoire :
Classe CNSELEK|5|4, caractéristique 000059001(Manufacturer product number )
Classe CNSELEK|5|4, caractéristique 00004C001 (Parent class instance )
Classe CNSELEK|5|4, caractéristique CNS_ACCESSORYID (ID d'accessoire )
Classe CNSELEK|5|4, caractéristique 00004B001 (Parent class Type ) avec la valeur "CNSELEK".
-> Sur la page d'onglet Liens [Links], les entrées correspondantes sont placées.
(La procédure fonctionne également sans restriction pour les projets de liens, car en interne, on travaille toujours avec le chemin d'accès original).
![Enrichir le catalogue avec des informations sur les accessoires [Enrich the catalog with accessory information]](https://webapi.partcommunity.com/service/help/latest/pages/fr/partsolutions_user/doc/resources/img/img_fe9897fa2a154705a867ad609e832bf9.png)

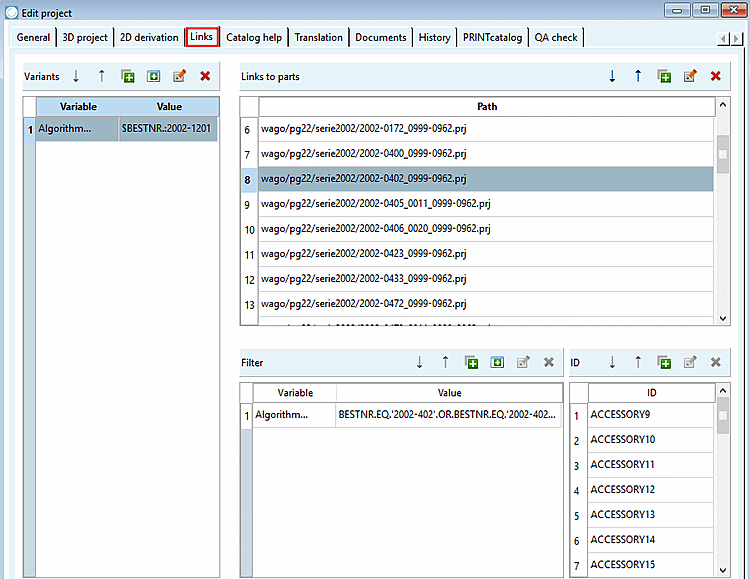

Toutes les entrées se font sous Modifier le projet [Edit project] dans l'onglet Références [Links].
Les accessoires trouvés pour un projet sont inscrits dans la zone de dialogue Liens vers les pièces [Links to parts].
Si les accessoires ne sont pas valables pour l'ensemble du projet, mais seulement pour certaines lignes, le plugin le reconnaît automatiquement et l'entrée correspondante est automatiquement placée dans la zone de dialogue Variantes [Variants].
Si toutes les lignes ne sont pas valables dans l'accessoire, le plugin le reconnaît également et l'entrée correspondante est automatiquement placée dans la zone de dialogue Filtre. [Filter]
Dès qu'un lien vers un accessoire ne s'applique pas de manière générale, mais en fonction des Mounting Points (CNS_CP|4|6 ), les ACCESSORY<ID> correspondants sont listés dans la zone de dialogue ID.
ACCESSORY1 ACCESSORY2 ACCESSORY3 etc.
(La classification de la pièce accessoire (CNSELEK|5|4 ) est liée à la classification du point de montage (CNS_CP|4|6 ) par la caractéristique CNS_ACCESSORY. Voir à ce sujet Section 5.12.11.20, « Accessoires (Associated Part [CNSELEK|5|4]) » ). La condition préalable à la saisie des données de classification est l'activation de l'option ECAD.
Vous trouverez des indications détaillées sous Section 5.9.10, « Page d'index : Accessoires ».

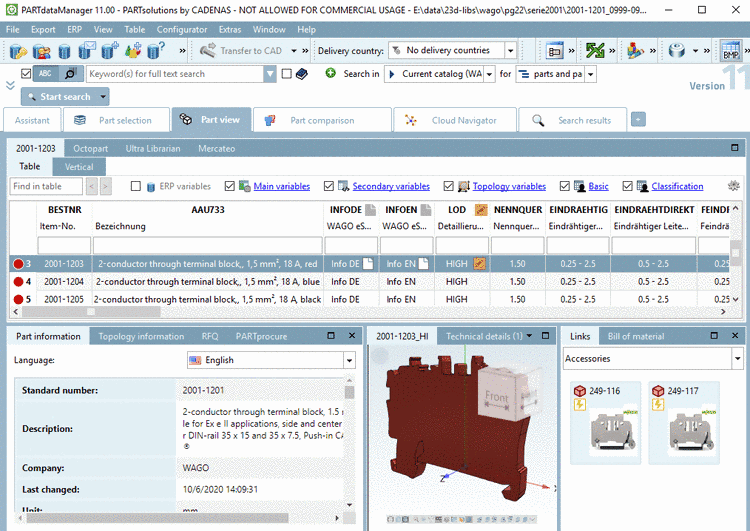

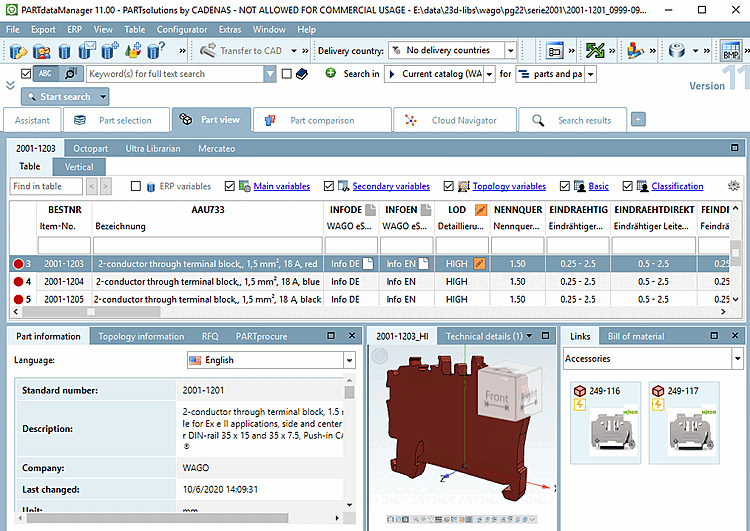

Les accessoires sont affichés dans la fenêtre du docking Références [Links] dans PARTdataManager, dès que l'option Accessoires [Accessories] est sélectionnée dans la zone de liste.
