5.8.2.1.16.
Automazione
5.8.2.1.16.20.
Arricchire il catalogo con informazioni sugli accessori
|  |
| Indietro | Avanti |
La funzione Arricchisci catalogo con informazioni sugli accessori [Enrich the catalog with accessory information] offre la possibilità di leggere le informazioni di mappatura da un file CSV. In PARTproject, le voci corrispondenti vengono quindi impostate automaticamente nella pagina della scheda Riferimenti [Links] e gli accessori vengono visualizzati in PARTdataManager nel risultato finale.

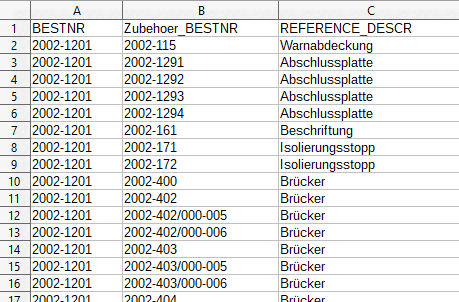

Il file CSV deve contenere informazioni sul numero d'ordine della parte di origine e di quella accessoria. La colonna che descrive la relazione con il componente di origine è facoltativa.
I nomi delle colonne possono essere scelti liberamente e vengono proposti per la selezione nel dialogo.

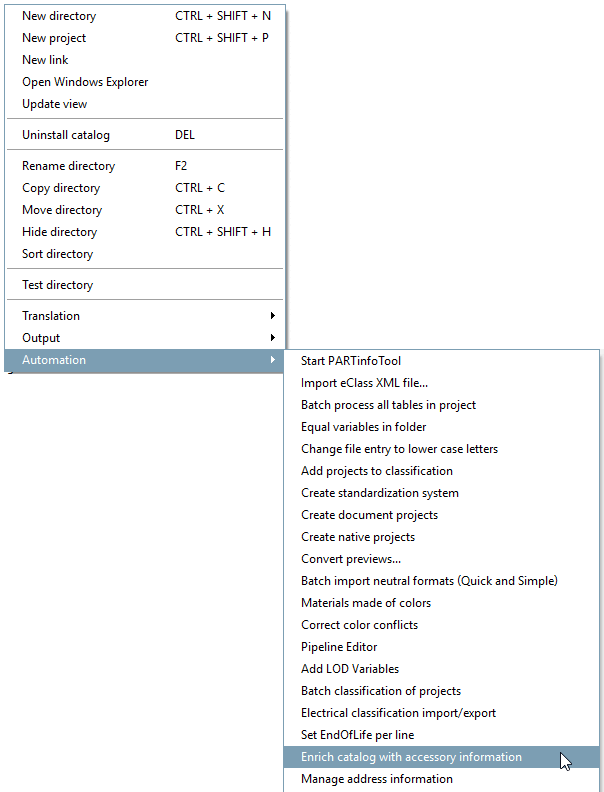

Selezionate la directory desiderata in PARTproject e cliccate sul comando Arricchisci il catalogo con informazioni accessorie [Enrich the catalog with accessory information].
-> Si apre l'omonima finestra di dialogo.

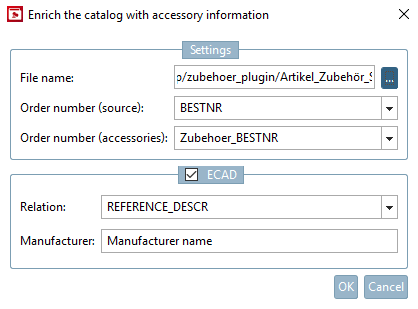

Figura 5.310. Arricchire il catalogo con informazioni sugli accessori [Enrich the catalog with accessory information]
In Impostazioni [Settings] -> Nome file [File name], specificare il file CSV che contiene le informazioni di mappatura e le colonne corrispondenti nei campi elenco:
ECAD: se l'opzione è attivata, i dati di classificazione vengono impostati anche per la parte accessoria (classe CNSELEK|5|4 - vedere anche Sezione 5.12.11.20, “Accessori (Parte associata [CNSELEK|5|4])” ).
Relazione [Relation]: la colonna corrispondente del file CSV viene inserita nella classe CNSELEK|5|4 della caratteristica 000054001 (relazione di parte con il dispositivo principale ).
Produttore [Manufacturer]: la colonna corrispondente del file CSV è inserita nella classe CNSELEK|5|4 nella caratteristica 00005A001 (nome del produttore ).
Le seguenti voci vengono impostate automaticamente:
Numero d'ordine dell'accessorio:
Classe CNSELEK|5|4, caratteristica 000059001 (numero di prodotto del produttore )
Classe CNSELEK|5|4, caratteristica 00004C001 (istanza della classe madre )
Classe CNSELEK|5|4, caratteristica CNS_ACCESSORYID (ID accessorio )
Classe CNSELEK|5|4, caratteristica 00004B001 (Tipo di classe madre ) con valore "CNSELEK".
-> Le voci corrispondenti sono impostate nella pagina della scheda Collegamenti [Links].
(Il processo funziona anche senza limitazioni per i progetti di collegamento, poiché il percorso originale viene sempre utilizzato internamente).
![Arricchire il catalogo con informazioni sugli accessori [Enrich the catalog with accessory information]](https://webapi.partcommunity.com/service/help/latest/pages/it/partsolutions_user/doc/resources/img/img_391602c1e4814d188ab7a6b117c98d35.png)

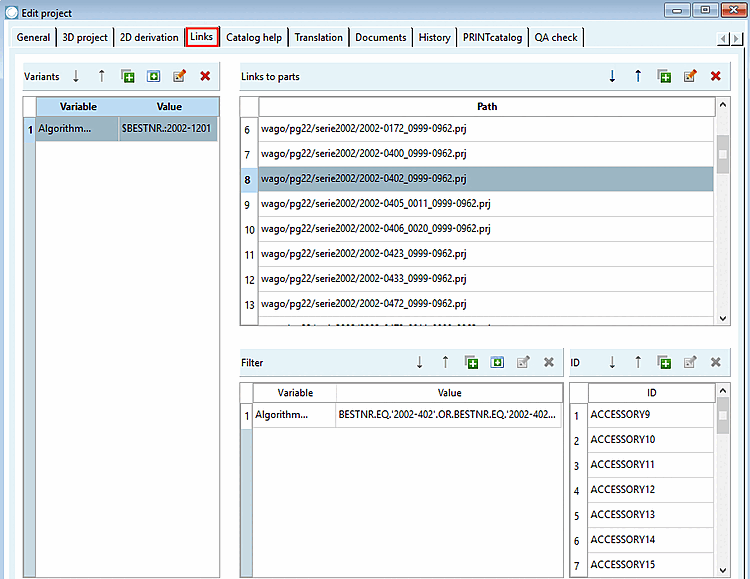

Tutte le voci sono inserite in Modifica progetto [Edit project] nella pagina della scheda Riferimenti [Links].
Gli accessori trovati per un progetto vengono inseriti nell'area di dialogo Collegamenti alle parti [Links to parts].
Se gli accessori non si applicano all'intero progetto, ma solo a determinate righe, il plugin lo riconosce automaticamente e la voce corrispondente viene impostata automaticamente nell'area di dialogo Varianti [Variants].
Se non tutte le righe della parte accessoria sono applicabili, anche questo viene rilevato dal plugin e la voce corrispondente viene impostata automaticamente nell'area di dialogo Filtro [Filter].
Se il collegamento all'accessorio non è valido in generale, ma dipende dai punti di montaggio (CNS_CP|4|6 ), il corrispondente ACCESSORY<ID> viene elencato nell'area di dialogo ID.
ACCESSORY1 ACCESSORY2 ACCESSORY3 etc.
(La classificazione della parte accessoria (CNSELEK|5|4 ) è legata alla classificazione del punto di montaggio (CNS_CP|4|6 ) dalla caratteristica CNS_ACCESSORY. Vedere Accessori Sezione 5.12.11.20, “Accessori (Parte associata [CNSELEK|5|4])” ). Un prerequisito per l'inserimento dei dati di classificazione è l'attivazione dell'opzione ECAD.
Informazioni dettagliate sono disponibili nella Sezione 5.9.10, “Pagina della scheda: Accessori ”.

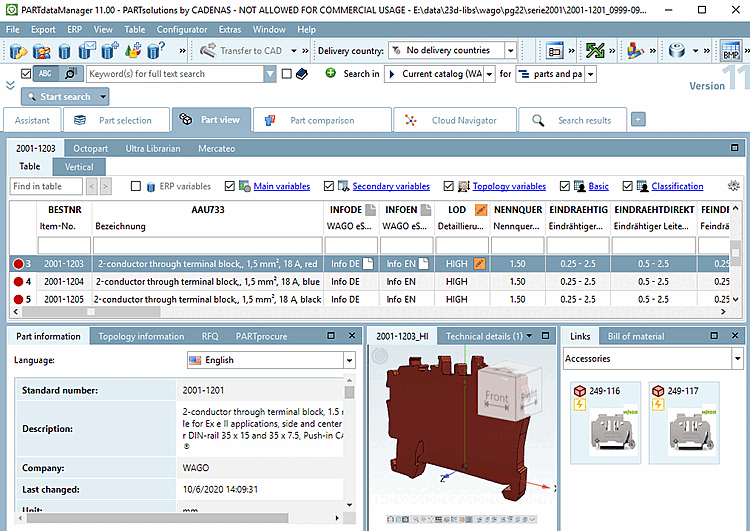

Gli accessori vengono visualizzati in PARTdataManager nella finestra di aggancio dei collegamenti [Links] non appena si seleziona l'opzione Accessori [Accessories] nel campo dell'elenco.
