Les courbes caractéristiques jouent un rôle dans divers domaines (par exemple, l'électrotechnique, la technique de régulation des vannes de régulation, etc.).

Pour la classification des courbes caractéristiques, il existe la classe CNS CNS_CHARACTERISTICS_GRAPH. Les caractéristiques associées permettent de décrire une courbe caractéristique.

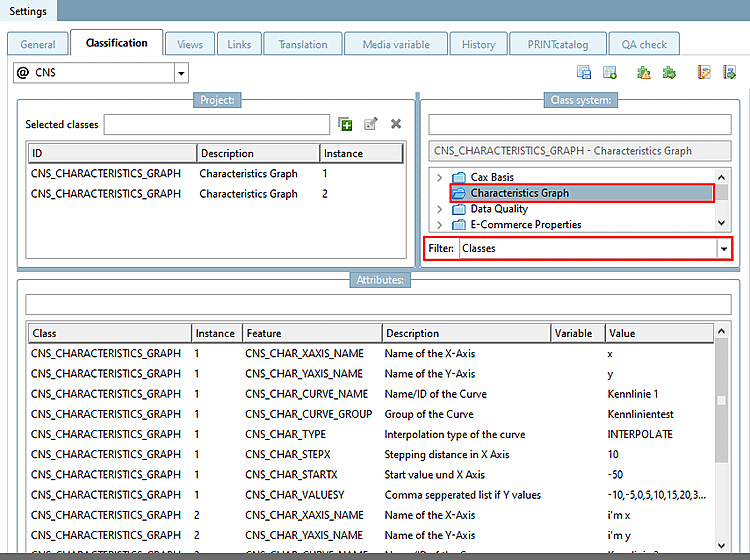

L'illustration suivante montre, à titre d'exemple, la classe avec des caractéristiques et deux instances. Les caractéristiques peuvent être créées manuellement, mais en règle générale, elles sont importées dans le cadre de processus automatisés (par ex. à partir de données VDI-Excel).

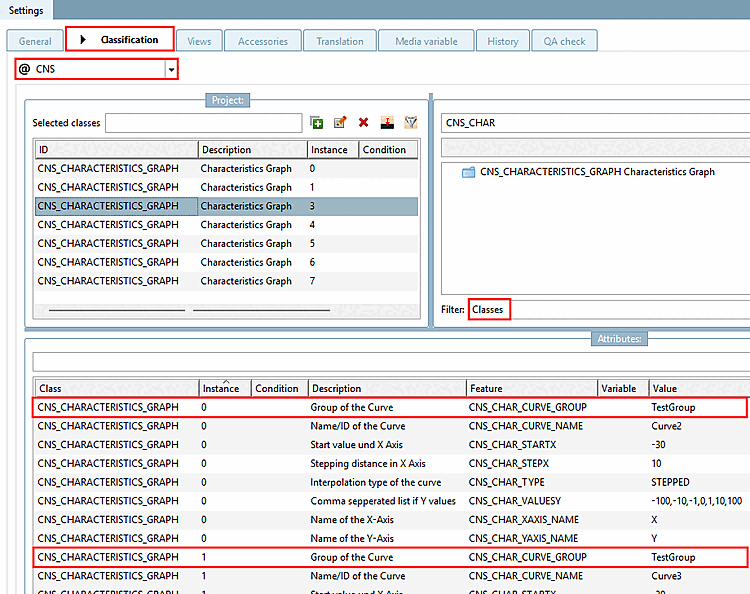

Exemple avec plusieurs instances : les courbes caractéristiques portant le même nom de groupe (ici « TestGroup ») s'affichent dans UN SEUL graphique .

Les caractéristiques en détail :

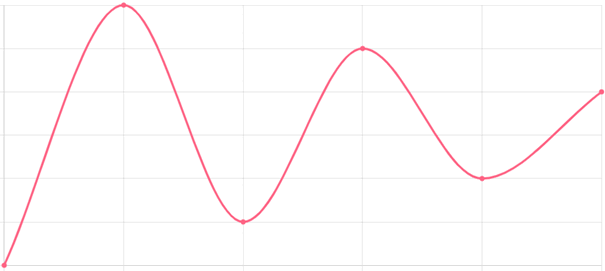

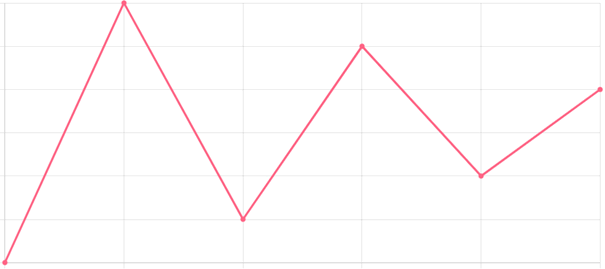

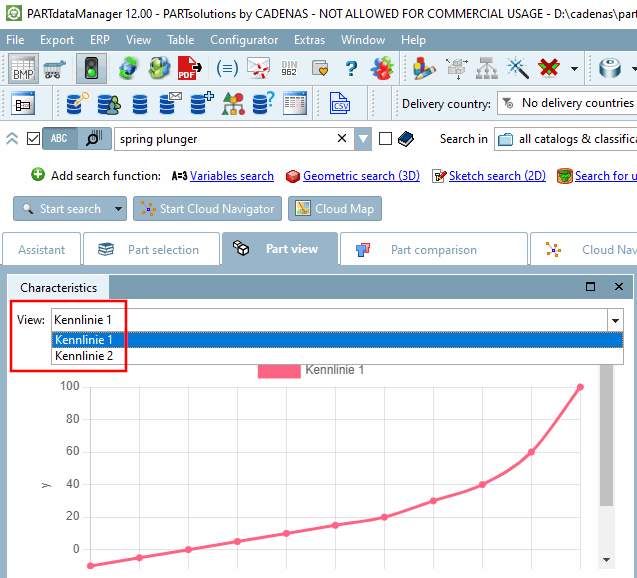

Si les données de classification correspondantes sont disponibles, les courbes caractéristiques existantes (au nombre de 3 dans l'exemple suivant) sont affichées dans 3Dfindit (ou sur d'autres plateformes) dans une zone de dialogue dédiée intitulée « Courbes caractéristiques [Characteristics] ».

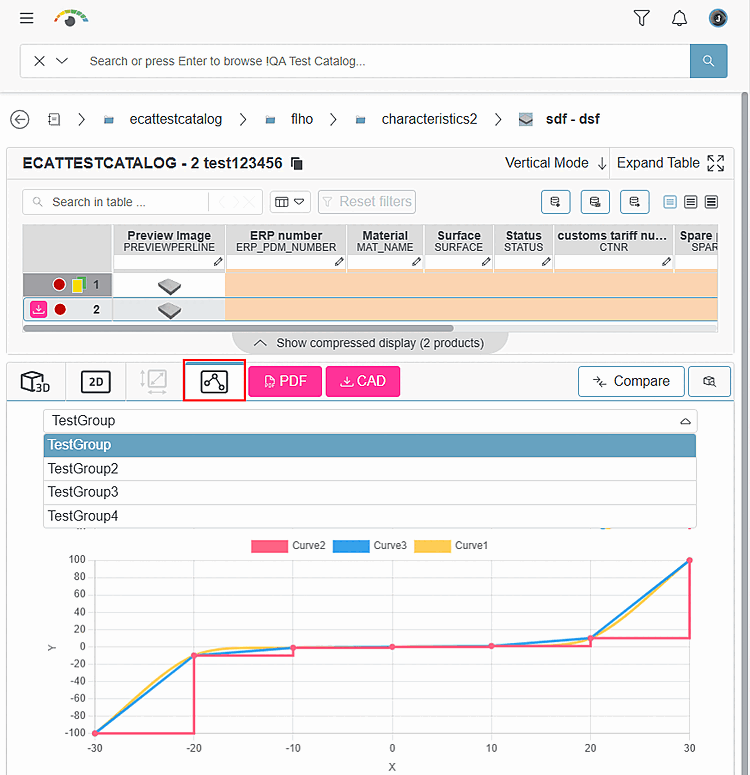

Dans cet exemple, la sélection « TestGroup » contient 3 courbes caractéristiques.

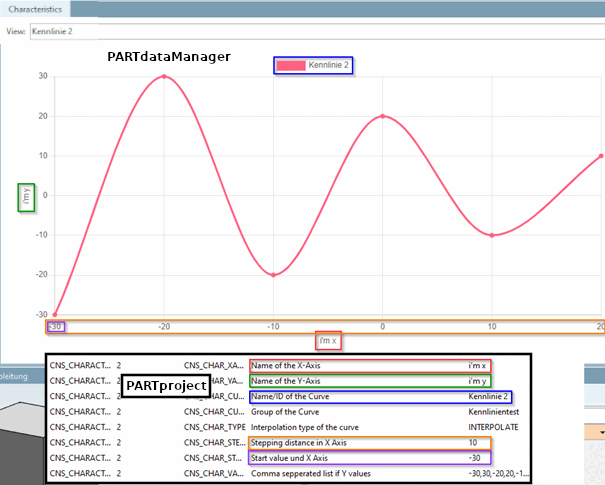

L' illustration suivante met en évidence, à l'aide de couleurs, le lien entre les caractéristiques de PARTproject et leur représentation dans 3Dfindit.

Les valeurs d'ordonnées (valeurs Y) sont saisies dans la caractéristique correspondante, séparées par des virgules, de gauche à droite. La courbe est ensuite générée automatiquement, en commençant par le point de départ défini et la distance des coordonnées d'abscisse.

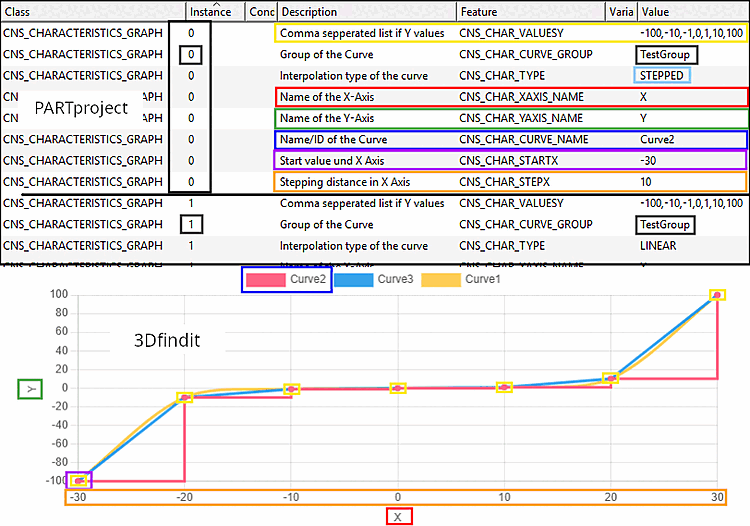

Le groupe « Curve » a la même valeur pour l'instance « 0 » et l'instance « 1 » ; par conséquent, les deux courbes caractéristiques sont représentées sur UN SEUL graphique.

	Remarque
	Il est possible d'omettre une valeur, qui disparaît alors complètement du tableau. Exemple : -30,30,,-10,10 Dans cet exemple, la valeur -20,20 n'apparaîtrait pas dans le tableau.
